內螺紋連接柱塞閥 UJ11SM、UJ11H

更新時間：2024-11-05 09:26:29

產品名稱	內螺紋連接柱塞閥 UJ11SM、UJ11H
規格型號	UJ11SM、UJ11H
連接方式	內螺紋
結構形式	直通流道
驅動方式	手動
公稱通徑	DN15-DN100
公稱壓力	1.6MPa-4.0MPa
閥體材質	不銹鋼、鑄鋼、碳鋼、304、316
聯系方式	021-51061185 18964118897 白經理
官網	http://yehm.cn
生產廠家	上海威爾頓閥門有限公司

內螺紋連接柱塞閥 UJ11SM、UJ11H

UJ11SM內螺紋柱塞閥有軟密封和硬密封兩種形式，閥體材質有鑄鋼、不銹鋼（304、316）等。是安裝在蒸汽管道上，閥桿部位無泄漏，是鍋爐蒸汽導熱油較理想閥門。

工作原理：
UJ11SM內螺紋柱塞閥當手輪旋轉時，通過閥桿帶動柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。在閥門中柱塞與密封環間采用過盈配合，通過調節壓蓋中法蘭螺栓，使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封，從而保證了閥門的密封性。

產品特點：
1、開關柱塞閥時，柱塞在密封圈中緩慢移動，接觸面幾乎不磨損。
2、密封環采用彈性強、耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用。
3、在閥門中柱塞與密封環間采用過盈配合，從而保證了閥門的密封性，杜絕了內外泄漏。
4、關閉時，柱塞插入下密封圈，截?cái)嗔鞯?；開啟時，柱塞雖然脫離下密封圈，但仍藏在上密封圈內，保持與外界隔離，不致發生泄漏。

內螺紋連接柱塞閥的主要結構尺寸

公稱通徑 DN(mm)	U11SM、UJl1H-1.6 25.40 C．P．R 主要結構尺寸及外形尺寸
公稱通徑 DN(mm)	閥體長度 L	接頭長度 L1	接頭長度 S	手輪直徑 Do	管螺紋 G (寸)	關閉高度 H≈	開啟高度 H1≈	重量 (kg)
15	90	14	32	80	1/2	133	157	2.1
20	100	16	36	100	3/4	141	169	2.8
25	120	18	46	120	1	165	199	3.8
32	140	20	55	140	11/4	179	225	5.8
40	170	22	65	160	11/2	198	246	8.3
50	200	24	80	200	2	226	282	13.2

內螺紋連接柱塞閥的性能規范

閥體材料	適用溫度	適用介質	壓力范圍
鑄鋼	≤250℃	水、蒸汽、油品	PN 1.6-6.4MPa
鑄鐵	≤180℃	水、蒸汽、油品	PNl．6
不銹鋼	≤200℃	硝酸、醋酸	通徑范圍
含鉬不銹鋼	≤200℃	氮、氫、尿素等	DNl 5-300mm

內螺紋連接柱塞閥的實驗壓力

實驗項目	實驗介質	實驗壓力
壓強實驗	水	1.5PN
高壓密封實驗	水	1.1 PN
低壓氣密封實驗	氣	0 5-0.7MPa

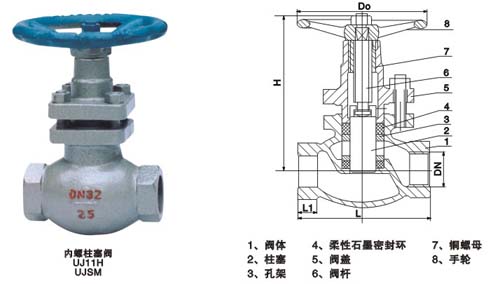

內螺紋連接柱塞閥 UJ11SM、UJ11H結構圖:

內螺紋連接柱塞閥 UJ11SM、UJ11H結構圖
