產品展示
『U46SM平衡式柱塞閥』
| 產品名稱 | 『U46SM平衡式柱塞閥』 |
| 規格型號 | U46SM |
| 連接方式 | 法蘭 |
| 結構形式 | 直通流道 |
| 驅動方式 | 手動 |
| 公稱通徑 | DN150-DN400 |
| 公稱壓力 | 1.6MPa-2.5MPa |
| 閥體材質 | 不銹鋼、鑄鋼、碳鋼、304、316、 |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://yehm.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
U46SM平衡式柱塞閥產品概述:
U46H平衡式柱塞閥是由閥體、閥蓋、閥桿、柱塞、孔架、密封環、手輪等零件組成。當手輪旋轉，通過閥桿帶動柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。平衡式柱塞閥中柱塞與密封環間采用過盈配合，平衡式柱塞閥通過調節壓蓋中法蘭螺栓，使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封，從而保證了閥門的密封性，杜絕了內外泄漏、同時閥門開啟力矩小，能實現閥門迅速開啟和關閉。
柱塞閥連接尺寸
U46SM-16C P R UJ467-16C P R
|
DN |
L |
D |
D1 |
D2 |
b |
Z-φd |
D0 |
|
150 |
480 |
280 |
240 |
210 |
24 |
8-23 |
400 |
|
200 |
600 |
335 |
295 |
265 |
26 |
12-23 |
450 |
|
250 |
650 |
405 |
355 |
320 |
30 |
12-25 |
500 |
|
300 |
750 |
460 |
410 |
375 |
30 |
12-25 |
560 |
|
350 |
850 |
520 |
470 |
435 |
34 |
16-25 |
640 |
|
400 |
914 |
580 |
525 |
485 |
36 |
16-30 |
750 |
|
450 |
987 |
640 |
585 |
545 |
40 |
20-30 |
帶傘齒輪轉動 |
|
500 |
987 |
705 |
650 |
608 |
44 |
20-34 |
平衡式柱塞閥連接尺寸
U46SM-25C P R UJ467-25C P R
|
DN |
L |
D |
01 |
D2 |
b |
Z-φd |
DO |
|
150 |
480 |
300 |
250 |
218 |
30 |
8-25 |
400 |
|
200 |
600 |
350 |
310 |
278 |
34 |
12-25 |
450 |
|
250 |
650 |
425 |
370 |
332 |
36 |
12-30 |
500 |
|
300 |
750 |
485 |
430 |
390 |
40 |
16-30 |
560 |
|
350 |
850 |
550 |
490 |
448 |
44 |
16-34 |
640 |
|
400 |
914 |
610 |
550 |
505 |
48 |
16-34 |
750 |
|
450 |
987 |
660 |
600 |
555 |
50 |
20-34 |
帶傘齒輪轉動 |
|
500 |
987 |
730 |
660 |
610 |
52 |
20-41 |
柱塞截止閥的密封圈材料
|
本體 |
堆焊 |
||||
|
304 |
316 |
Monel |
507鉬 |
鈷鉻鎢 |
鈷鉻鉬 |
柱塞截止閥的上密封圈材料
|
聚四氟乙烯 |
|
含氟柔性石墨 |
|
對位聚苯 |
|
含碳纖維柔性石墨 |
柱塞截止閥的閥體材料
|
鑄鋼 |
不銹鋼 |
含鉬不銹鋼 |
蒙乃爾 |
|
WCB |
CF8(304) |
CF8M(31 6) |
|
柱塞截止閥的實驗壓力
|
實驗項目 |
實驗介質 |
實驗壓力 |
|
壓強實驗 |
水 |
1.5PN |
|
高壓密封實驗 |
水 |
1.1PN |
|
低壓氣密封實驗 |
氣 |
0.5-0.7MPa |

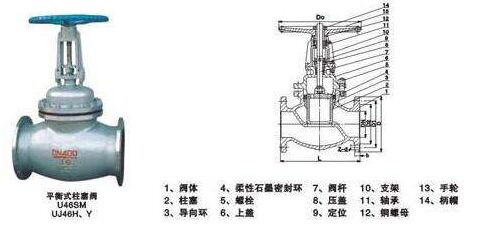

U46SM平衡式柱塞閥結構圖:
