產品名稱 | 『柱塞截止閥UJ41HS』 |
規格型號 | UJ41HS |
連接方式 | 法蘭 |
結構形式 | 直通流道 |
驅動方式 | 手動 |
公稱通徑 | DN50-DN350 |
公稱壓力 | 1.0MPa-1.6MPa |
閥體材質 | 不銹鋼、鑄鋼、碳鋼、304、316、 |
聯系方式 | 021-51061185 18964118897 白經理 |
官網 | http://yehm.cn |
生產廠家 | 上海威爾頓閥門有限公司 |
柱塞截止閥UJ41HS產品概述:
柱塞截止閥是由閥體、閥蓋、閥桿、柱塞、導向、密封環、手輪等零件組成(如圖)。當手輪旋轉時,通過閥桿帶動
柱塞在導向套中上、下往復運動,使柱塞端部斜錐面與閥座錐面完成閥門的開啟與關閉功能。
在閥門中柱塞與密封環間采用過盈配合,通過調節中法蘭螺栓預緊力,使密封環壓縮所產生的側向力與閥體中孔
面柱塞外圓密封,從而保證了閥門的密封性。杜絕了內泄漏。
由于密封環采用回彈性強、耐磨性高的無毒新型密封材料,所以密封可靠、經久耐用,從而提高了閥門的使用壽命。
柱塞截止閥結合柱塞閥的無泄漏優點和截止閥啟閉快的特點,成為一種結構新穎、用途廣泛的新產品。其優越性遠勝于
普通截止閥。
柱塞截止閥 的運用范
閥門設計、制造按:GBl2235《法蘭連接鋼截止閥升降式止回閥》的規定。
閥門的結構長度按:GBl2221《法蘭連接金屬閥門長度》系列尺寸。API閥心結構長度按ANSI 16110-86有關尺寸選
用。
閥門連接法蘭尺寸按:HGJl44-76-91《鋼制管法蘭、墊片、緊固件》及HG標準中的尺寸選用。
閥門檢查和試驗按:GB/T13927《閥門的實驗和檢驗》及API 598《閥門的實驗和檢驗》要求。
柱塞截止閥 安裝和維修
三精閥門公司生產的柱塞截止閥出廠前均進行過嚴格試壓、驗收。使用時只需將外表及孔腔清洗干凈,不必拆洗和更
換。
柱塞截止閥可在任意位置安裝,介質流動方向見閥體上箭頭所示。
經過一段時間的使用,密封環如有磨損有滲漏必須先將閥門關閉后,再將中法蘭螺栓均勻略加旋緊以至下滲漏即可,
不宜盲目將螺栓擰得太緊。同時更換時應防止柱塞和新裝密封環表面裂痕和碰傷。
柱塞截止閥 性能規范:
閥體材料 |
適用溫度 |
適用介質 |
范圍壓力 |
鑄鋼 |
≤425℃ |
水、蒸氣、石油產品 |
PN1.6-16MPa |
不銹鋼 |
≤300℃ |
xiao酸、醋酸 |
通徑范圍 |
含鉬不銹鋼 |
≤300℃ |
氮、氫、氨、尿素等 |
DN15-400mm |
蒙乃爾 |
≤300℃ |
氫氟酸 |
柱塞截止閥 應用規范:
設計與制造 |
柱塞閥、柱塞閥截止閥、GB12235,柱塞閘閥GB12234 |
結構長度 |
國標GB12221、部標JB97、美標ANSI、B16.10 |
法蘭結構尺寸 |
JB81-59、HB5010-58、HG20592 20635、ANSI、B16.5 |
檢查和試驗 |
按GB/T13927-1992或IBJ16006-1990、API598之規定 |
柱塞截止閥性能規范:
閥體材料 |
適用溫度 |
適用介質 |
范圍壓力 |
鑄鋼 |
≤425℃ |
水、蒸氣、石油 |
PN1.6-10 |
不銹鋼 |
≤300℃ |
xiao酸、醋酸 |
PN1.6-10 |
含鉬不銹鋼 |
≤300℃ |
氮、氫、氨、尿素 |
PN1.6-10 |
蒙乃爾 |
≤300℃ |
氫、氟、酸 |
PN1.6-10 |
鉻鉬礬鋼 |
≤600℃ |
蒸氣、石油 |
PN1.6-10 |

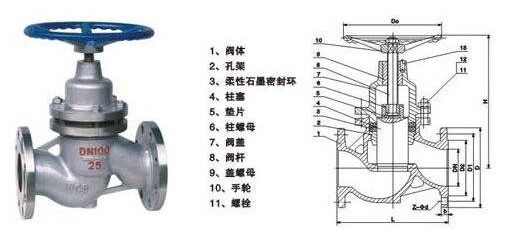

柱塞截止閥UJ41HS結構圖:
