KHP板式球閥

更新時間：2024-11-05 09:24:22

產品名稱	KHP板式球閥
規格型號	KHP(PKH)
連接方式	內螺紋，外螺紋
結構形式	直通流道
驅動方式	手動
公稱通徑	DN6-DN50
公稱壓力	31MPa-50MPa
閥體材質	A105 304 316
聯系方式	021-51061185 18964118897 白經理
官網	http://yehm.cn
生產廠家	上海威爾頓閥門有限公司

KHP板式球閥產品概述：
圖形符號

型號說明

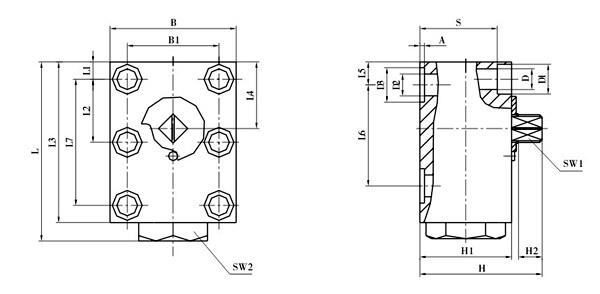

外形尺寸

①系列代號：KHP（PKH）系列板式球閥
②公稱通徑：6、10、16、20、25、32、40、50mm
③閥體材料：1-鋼
④球體材料：1-鋼、2-黃銅
⑤工作溫度：1、-25～＋100℃　2、-30～＋170℃
⑥其他密封：2-丁晴橡膠、4-氟橡膠
⑦ 手柄形式：01-鋁質直柄02-鋁質曲柄03-鑄鋅直柄04-鑄鋅曲柄05-鋼質直柄06-鋼質曲柄09-不帶手柄
⑧設計序號：由威爾頓生產商定

尺寸表

簡略型號	DN	LW	L	L1	L2	L3	L4	L5	L6	L7	B	B1
KHP-06	06	06	64	8.5	17.5	59	25	8.5	35	35	40	27
KHP-10	10	9.5	77	7.5	27.5	70	29	10	44	55	55	40
KHP-16	16	16	110	8.5	41.5	100	43	17	58	83	60	45
KHP-20	20	20	126	10	48.5	117	54	20	69	97	70	51
KHP-25	25	23.5	145	10	57.5	135	64.5	24	81	115	80	60
KHP-32	32	30	177	12	68	165	75.5	29	96	136	100	78
KHP-40	40	38	200	30	56	185	80	30	112	112	130	95
KHP-50	50	48	245	38	68	220	106	38	136	136	149	112

尺寸表

簡略型號	SW1	SW2	H	H1	H2	D	D1	D2	D3	A	S	O 形圈
KHP-06	09	22	37.5	30	7	6.6	11	6	11.7	1.6	23	8×2
KHP-10	09	30	58	40	8.5	9	13	9.5	15	2	31	10×2.6
KHP-16	09	41	72.5	52	11	9	13	16	25	2	43	20.29×2.62
KHP-20	12	41	88.5	60	11	10.5	16.5	20	30	2.5	50	23.39×3.53
KHP-25	12	46	97.5	65	11	10.5	17	23.5	35	2.5	55	28.17×3.53
KHP-32	14	55	118.5	80	12	13	19	30	40	2.5	67	32.92×3.53
KHP-40	14	65	118.5	93	12	17	25	38	48	3	77	42×3.5
KHP-50	14	／	129	110	12	22	33	48	55.4	2.9	88.5	49×3.5

技術參數表

簡略型號	內六角螺栓DIN912	扭距 Nm（摩擦系數μ=0.14時）
KHP-06	M6-10.9	13
KHP-10	M8-10.9	30
KHP-16	M8-12.9	35
KHP-20	M8-12.9	60
KHP-25	M10-12.9	60
KHP-32	M12-12.9	110
KHP-40	M16-12.9	300
KHP-50	M20-12.9	600

本頁URL，復制給好友：

訂貨流程：
1、客戶采購清單傳真至021-51079320或來電咨詢021-51061185或發郵箱shweierdun@163.com
2、收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）.
3、具體商定：交貨期、特殊要求等事宜.

訂貨須知：
1、客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：
a．結構長度；
b．連接形式；
c．公稱直徑；
d．產品使用介質及溫度、壓力范圍；
e．試驗、檢驗標準及其他要求。
2、本廠可根據客戶特定要求配置各類驅動裝置。
3、如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
4、期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30％貨款，供方即備料生產。

威爾頓閥門服務體系(以下簡稱我司)
隨著經濟高速發展，市場競爭越來越激烈，用戶對閥門產品的要求也越來越多，并且對服務的要求也越來越高;因為，我司銷售部門為適應市場發展的要求，專業設立了服務培訓組，為服務質量添加完善的工作，我公司的售前，售中，售后服務工作經由專業的銷售員來完成。
一、售前服務:
做到技術與銷售的頂尖結合服務，讓用戶的每一次采購都有服務的體驗。
①進行采購前產品技術溝通和交流，主動給予建議。
②在進行產品型號選擇時考慮是否成本合理工礦效率等問題。
③不能達到工礦要求時，根據客戶的特殊要求，安排設計師合理改善。
二、售中服務:
尊重每位用戶;給用戶一份輕松，放心的整體價值服務。
①進行性價比:比價格，比質量，比服務，反思是否有不做到位的地方。
②嚴格按相關標準和技術要求進行閥門的檢測和試驗。
③在合作過程中，依照合同，保質保量準時交貨，隨時保持與用戶聯系。
④定制期間，相關技術人員可來我司進行產品監造和檢驗，同時，我司會提供該產品的結構圖及詳細文件資料，來做監造文件。
⑤對特殊工礦或定做的產品，可協商專業技術員親臨現場指導。
⑥我公司在發貨前以電話進行產品型號、口徑、數量、件數的確認。
三、售后服務:
好的服務鑄就好的企業讓客戶無后顧之憂。
①按合同要求提供產品的合格證，檢驗報告、安裝說明書等。
②顧客在驗收產品過程中，如出現與合同要求不符時，我司接到顧客通知后兩小時內給予處理。
③我司提供十二個月的產品質保期，時間從驗收合格之日起計算。
④在正確安裝和使用下，出現產品質量問題，本公司將負責到底。
包修包換承諾:
①在正常的儲運、安裝、保養、使用條件下，因產品的質量問題不能正常使用時，提供三保四包:保質、保量、保及時、包修、包換、包退、包損失。
②在接到質量信息反饋時，將在24小時內提出處理意見，并做到100小時內趕到現場做處理
③可根據用戶需求協商提供備品、備件和安裝、調試、維修服務。
