產品名稱 | Q47F法蘭固定球閥 |
規格型號 | Q47F、Q347F |
連接方式 | 法蘭 |
結構形式 | 國定式 |
驅動方式 | 手動 |
公稱通徑 | DN15-DN800 |
公稱壓力 | 1.6mpa-6.4mpa |
閥體材質 | 鑄鋼,不銹鋼,鑄鐵,304.316 |
聯系方式 | 021-51061185 18964118897 白經理 |
官網 | http://yehm.cn |
生產廠家 | 上海威爾頓閥門有限公司 |
Q47型固定式球閥是新一代高性能球閥,適用于長輸管線和一般工業管線,其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮,適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比,工作時,閥前流體壓力在球體上產生的作用力全部傳遞給軸承,不會使球體向閥座移動,因而閥座不會承受過大的壓力,所以固定式球閥的轉矩小、閥座變形小,密封性能穩定、使用壽命長,適用于高壓、大口徑場合。先進的彈簧預閥座組件,具有自緊特性,實現上游密封。每閥有兩個閥座,每個方向都能密封,因而安裝沒有流向限制。
法蘭固定式球閥工作原理:
固定球閥的球體是固定的,由兩段與球體連接在一起的固定軸支撐。關閉時,在介質壓力的作用下,球體不會產生位移,通常與球體連接在一起的上,下軸上裝有滾動軸承,或滑動軸承。以減少啟閉時軸頸的摩擦力。減小操作力矩。這種固定球閥適用于大口徑球閥。Q47硬密封固定球閥的球體。采用上、下兩根閥桿固定。工作時,流體壓力不會使球體向閥座移動,閥座不會承受過大壓力而變形。閥桿部分設有自潤滑軸承,減少磨擦,開關扭距小,兩閥座均采用彈簧設預緊。密封采用聚四氟乙烯鑲?cè)脘摴虄?nèi),鋼圈后部設有彈簧,保證閥座緊貼球體。當閥門中腔壓力異常升高超過彈簧頂緊力,閥座后退脫離球體,達到自動泄壓效果,壓后閥座自動復位。結構的先進性使固定球閥的密封性能穩定操作省力,使用壽命長,極適用于長輸管線和一般管線。
法蘭固定式球閥產品特點:
1、采用固定球設計,相對運動部位均采用磨擦系數極小自潤滑材料,因而操作扭矩小,此外密封潤滑脂的長期密封,使得操作更加靈活。
2、閥門采用高平臺結構,ISO5211連接標準,能使安裝電/氣動執行器更為專業化。
3、采用全通徑或縮徑設計,流通阻力小。
4、金屬硬密封O型固定式球閥采用雙向金屬可動密封結構,具有自動補償及自潔功能,密封性能優越。
5、采用固定球設計,并增加了預緊力彈簧,使得球閥具有自動泄壓功能。
6、每個球閥都有兩個可動密封座,兩個方向都能密封,因而安裝時不須考慮介質的流向。
7、具有防火防靜電結構,在閥桿與閥體及閥桿與球體之間設置導電彈簧,避免靜電打火點燃易燃介質。確保系統安全。
8、耐火結構雙重保護,當萬一發生火災而使密封圈燒損時,球閥的各個密封部位均能形成金屬對金屬的硬密封結構。
9、自動泄壓結構,當滯留在閥門中腔的液體介質由于溫度升高而氣化,從而中腔壓力異常升高時,中腔介質能依靠本身的推力推動閥座而自動泄壓,從而確保閥門安全。
10、可選氣動、電動、液動、及氣動調節型、電動調節型。具體請參閱本書執行器及調節閥部份。
法蘭固定式球閥主要零部件材質:
序號 |
零件名稱 |
材質 |
序號 |
零件名稱 |
材質 |
||
GB |
ASTM |
GB |
ASTM |
||||
1 |
閥體 |
WCB、A105 |
A182 F316 |
10 |
滑動軸承 |
不銹鋼+PTFE |
316+TPFE |
2 |
彈簧 |
60Si2Mn |
316 |
11 |
球體 |
A105+鍍鎳磷 |
A182 F316 |
3 |
密封圈 |
|
增強聚四氟乙烯 |
12 |
閥座 |
A105+鍍鎳磷 |
316 |
4 |
墊片 |
柔性石墨+不銹鋼 |
柔性石墨+316 |
13 |
螺柱 |
35CrMoA |
316 |
5 |
排污螺塞 |
25 |
316 |
14 |
螺母 |
35 |
316 |
6 |
O型密封圈 |
橡膠 |
橡膠 |
15 |
壓套 |
A105 |
316 |
7 |
底蓋 |
A105 |
316 |
16 |
填料 |
PTFE |
PTFE |
8 |
螺釘 |
35 |
316 |
17 |
填料壓蓋 |
WCB |
A216-WCB |
9 |
閥桿 |
2Cr13+鍍鎳磷 |
316 |
18 |
鍵 |
45 |
316 |
法蘭固定式球閥主要性能及規范:
公稱壓力PN(MPa) |
較高使用壓力力 |
試驗壓力(MPa) |
壓力級 |
較高使用壓力 |
試驗壓力(MPa) |
||||
殼體 |
高壓液密封 |
低壓液密封 |
殼體 |
高壓液密封 |
低壓液密封 |
||||
1.6 |
1.6 |
2.4 |
1.76 |
0.6 |
CLASS150 |
1.94 |
2.94 |
2.16 |
0.6 |
2.5 |
2.5 |
3.75 |
2.75 |
CLASS300 |
5.1 |
7.67 |
2.62 |
||
4.0 |
4.0 |
6.0 |
4.4 |
CLASS600 |
10.2 |
15.3 |
11.23 |
||
6.4 |
6.4 |
9.6 |
7 |
CLASS900 |
15.1 |
23 |
16.85 |
||
10.0 |
10.0 |
15 |
11 |
CLASS1500 |
25.1 |
37.5 |
27.5 |
||
適用規范 |
結構長度 |
GB12221 ANSI B16.10 |
|||||||
法蘭尺寸按 |
JB79-59 GB9113 HG20592-97 ABSI B16.5 |
||||||||
焊接標準按 |
GB12224-89 ANSI B16.25 |
||||||||
檢驗試驗按 |
JB/T 9092-99 API 598 |
||||||||
適用工況 |
適用介質 |
天然氣、液化氣、石油等介質 |
|||||||
適用溫度 |
-28~≤150℃ |
||||||||
驅動方式 |
蝸輪傳動、氣動、電動、氣液聯動等 |
法蘭固定式球閥主要尺寸:
1.6MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-φd |
H0 |
H1 |
H2 |
凸面法蘭 16C 16P 16R |
32 |
140 |
135 |
100 |
78 |
16 |
4-18 |
30 |
85 |
160 |
40 |
165 |
145 |
110 |
85 |
16 |
4-18 |
32 |
95 |
230 |
|
50 |
178 |
160 |
125 |
100 |
16 |
4-18 |
43 |
107 |
230 |
|
65 |
190 |
180 |
145 |
120 |
18 |
4-18 |
70 |
142 |
400 |
|
80 |
203 |
195 |
160 |
135 |
20 |
8-18 |
110 |
152 |
400 |
|
100 |
305 |
215 |
180 |
155 |
20 |
8-18 |
150 |
178 |
500 |
|
125 |
356 |
245 |
210 |
185 |
22 |
8-18 |
200 |
252 |
500 |
|
150 |
394 |
280 |
240 |
210 |
24 |
8-23 |
230 |
278 |
600 |
|
200 |
457 |
335 |
295 |
265 |
26 |
12-23 |
260 |
395 |
600 |
|
250 |
533 |
405 |
355 |
320 |
30 |
12-25 |
283 |
480 |
800 |
|
300 |
610 |
460 |
410 |
375 |
30 |
12-25 |
380 |
585 |
800 |
|
350 |
686 |
520 |
470 |
435 |
34 |
16-25 |
425 |
625 |
800 |
|
400 |
762 |
580 |
525 |
485 |
36 |
16-30 |
492 |
720 |
800 |
|
500 |
914 |
705 |
650 |
608 |
44 |
20-34 |
555 |
840 |
830 |
|
600 |
1067 |
840 |
770 |
718 |
48 |
20-41 |
675 |
1050 |
830 |
|
700 |
1245 |
910 |
940 |
788 |
50 |
24-41 |
850 |
1150 |
830 |
蝸輪固定式球閥2.5MPA主要尺寸:
2.5MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-φd |
H0 |
H1 |
H2 |
凸面法蘭 25 25P 25R |
32 |
180 |
135 |
100 |
78 |
18 |
4-18 |
30 |
85 |
160 |
40 |
190 |
145 |
110 |
85 |
18 |
4-18 |
32 |
95 |
230 |
|
50 |
216 |
160 |
125 |
100 |
20 |
4-18 |
43 |
107 |
230 |
|
65 |
241 |
180 |
145 |
120 |
22 |
8-18 |
70 |
142 |
400 |
|
80 |
283 |
195 |
160 |
135 |
22 |
8-18 |
110 |
152 |
400 |
|
100 |
305 |
230 |
190 |
160 |
24 |
8-23 |
150 |
178 |
500 |
|
125 |
381 |
270 |
220 |
188 |
28 |
8-25 |
200 |
252 |
500 |
|
150 |
403 |
300 |
250 |
218 |
30 |
8-25 |
230 |
278 |
600 |
|
200 |
502 |
360 |
310 |
278 |
34 |
12-25 |
260 |
395 |
600 |
|
250 |
568 |
425 |
370 |
332 |
36 |
12-30 |
283 |
480 |
800 |
|
300 |
648 |
485 |
430 |
390 |
40 |
16-30 |
380 |
585 |
800 |
|
350 |
762 |
550 |
490 |
448 |
44 |
16-34 |
425 |
625 |
800 |
|
400 |
838 |
610 |
550 |
505 |
48 |
16-34 |
492 |
720 |
800 |
|
500 |
991 |
730 |
660 |
610 |
52 |
20-41 |
555 |
840 |
830 |
|
600 |
1143 |
840 |
770 |
718 |
56 |
20-41 |
675 |
1050 |
830 |
|
700 |
1346 |
955 |
875 |
815 |
60 |
24-48 |
850 |
1150 |
830 |
蝸輪固定式球閥4.0MPA主要尺寸:
4.0MPa |
DN |
L |
D |
D1 |
D2 |
D6 |
b |
n-φd |
H0 |
H1 |
H2 |
凸凹法蘭 40 40P 40R |
32 |
180 |
135 |
100 |
78 |
66 |
18 |
4-18 |
30 |
85 |
160 |
40 |
190 |
145 |
110 |
85 |
76 |
18 |
4-18 |
32 |
95 |
230 |
|
50 |
216 |
160 |
125 |
100 |
88 |
20 |
4-18 |
43 |
107 |
230 |
|
65 |
241 |
180 |
145 |
120 |
110 |
22 |
8-18 |
70 |
142 |
400 |
|
80 |
283 |
195 |
160 |
135 |
121 |
22 |
8-18 |
110 |
152 |
400 |
|
100 |
305 |
230 |
190 |
160 |
150 |
24 |
8-23 |
150 |
178 |
500 |
|
125 |
381 |
270 |
220 |
188 |
176 |
28 |
8-25 |
200 |
252 |
500 |
|
150 |
403 |
300 |
250 |
218 |
204 |
30 |
8-25 |
230 |
278 |
600 |
|
200 |
502 |
375 |
320 |
282 |
260 |
38 |
12-30 |
260 |
395 |
600 |
|
250 |
568 |
445 |
385 |
345 |
313 |
42 |
12-34 |
283 |
480 |
800 |
|
300 |
648 |
510 |
450 |
408 |
364 |
46 |
16-34 |
380 |
585 |
800 |
|
350 |
762 |
570 |
510 |
465 |
422 |
52 |
16-34 |
425 |
625 |
800 |
|
400 |
838 |
655 |
585 |
535 |
474 |
58 |
16-41 |
492 |
720 |
800 |
|
500 |
991 |
755 |
670 |
612 |
576 |
62 |
20-48 |
555 |
840 |
830 |
|
600 |
1143 |
890 |
795 |
730 |
678 |
62 |
20-54 |
675 |
1050 |
830 |
|
700 |
1346 |
995 |
900 |
835 |
768 |
68 |
24-54 |
850 |
1150 |
830 |

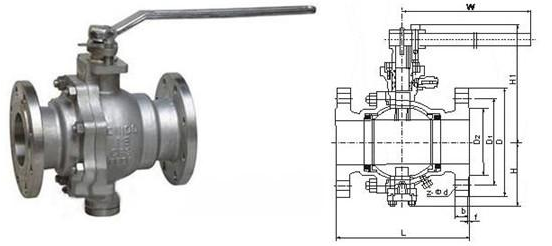

Q47F法蘭固定球閥結構圖:
