產品展示
Q11F鍛鋼絲口球閥
| 產品名稱 | Q11F鍛鋼絲口球閥 |
| 規格型號 | Q11F |
| 連接方式 | 內螺紋 |
| 結構形式 | 浮動直通 |
| 驅動方式 | 手動 |
| 公稱通徑 | DN15-DN50 |
| 公稱壓力 | 800LB-2500LB |
| 閥體材質 | 鍛鋼 |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://yehm.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
Q11F鍛鋼絲口球閥產品概述:
鍛鋼球閥的工作原理是靠旋轉閥桿來使閥門暢通或閉塞?？梢匀◤角蜷y、90℃角、球閥開關輕便，體積小，可以做成大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。
鍛鋼高壓球閥 鍛鋼高壓球閥 適用標準 1、設計和制造標準根據：BS5351 MSS SP-118; 2、連接端根據： 1）承插焊根據：ANSI B16.11;JB/T1751
鍛鋼高壓球閥 適用標準
1、設計和制造標準根據：BS5351 MSS SP-118;
2、連接端根據：
1）承插焊根據：ANSI B16.11;JB/T1751
2）螺紋端根據：ANSI B16.11;JB/T1751
3）對焊端根據：ANSI B16.25;JB/T12224
4）法蘭端根據：ANSI B16.5;JB79
3、檢驗與試驗根據：API 598;GB/T13927;JB/T9092
4、結構特征：三片式螺栓連接
5、材料標準根據：ANSI/ASTM
6、閥體主要材料：A105;LF2;F304(L);F316(L);F51
鋼高壓球閥 主要零件材質表
|
序號 |
零件名稱 |
材質 |
|
|
1 |
閥體 Body |
A105 |
A304 |
|
2 |
密封圈 Sealing Ring |
APTFE & PEEK |
|
|
3 |
球體 Ball |
F6 |
F304 |
|
4 |
閥桿 Stem |
410 |
304 |
|
5 |
O型圈 O-ring |
VITON |
|
|
6 |
墊片 Gasket |
PTFE |
|
|
7 |
螺栓 Bolt |
B7 |
B8 |
|
8 |
螺母 Nut |
2H |
8 |
|
9 |
薄型螺母 Flat nut |
8 |
|
鍛鋼高壓球閥 主要外型及連接尺寸表Class800、1500
|
NPT |
1/4 |
3/8 |
1/2 |
3/4 |
1 |
11/4 |
1/2 |
2 |
|
L |
92 |
92 |
92 |
111 |
127 |
140 |
152 |
152 |
|
d |
6 |
9 |
13 |
19 |
25 |
32 |
38 |
49 |
|
H |
70 |
70 |
70 |
80 |
80 |
105 |
105 |
115 |
|
W |
125 |
125 |
125 |
215 |
215 |
250 |
250 |
290 |
|
重量 (Kg) |
2.5 |
2.4 |
2.3 |
3.4 |
6.4 |
6.4 |
11 |
13 |

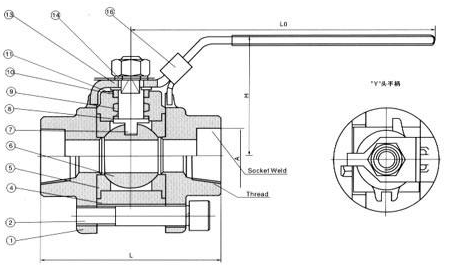

Q11F鍛鋼絲口球閥結構圖:
