F745X隔膜式遙控浮球閥-上海閥門制造商

更新時間:2024-11-05 09:21:51
產品名稱 F745X隔膜式遙控浮球閥-上海閥門制造商
規格型號 F745X
連接方式 法蘭式
結構形式 浮球
驅動方式 手動
公稱通徑 DN50-DN1000
公稱壓力 0.6~2.5MPa
閥體材質 HT200 WCB 304
聯系方式 021-51061185 18964118897 白經理
官網 http://yehm.cn
生產廠家 上海威爾頓閥門有限公司

F745X隔膜式遙控浮球閥產品概述:

隔膜式遙控浮球閥由主閥和浮球閥及接管系統組成,主閥閥體采用全通道、直流式、流線型設計,并采取膜片式或活塞式兩類結構。接管系統由浮球閥、球閥和接管組成。
本產品直接利用浮球?qū)чy進行液面控制,不需要其它裝置和能源,結構簡單,維護保養簡便,控制不受水壓影響,液面控制準確度高,密封可靠。
當管道從進水端給水時,由于球閥、浮球閥是常開的,水通過微型過濾器、球閥B、控制室、球閥A、浮球閥進入水池,主閥控制室不形成壓力,主閥開啟,水塔()供水。
當水塔()的水面上升至設定高度時,浮球浮起關閉浮球閥,控制室水壓升高推動主閥關閉,供水停止。當水池水面下降后,浮球閥重新開啟,控制室水壓下降,主閥再次開啟繼續供水,保持液面的設定高度。

工作特點
1、關閉嚴密可靠。主閥密封采用橡膠密封環密封,關閉動力由主閥控制室自動形成,保持合適關閉力,密封壽命和可靠性高。
2、操作方便,無需為閥門另配電控系統。閥門隨液面高度變化自動開啟和關閉。
3、閥體采用了全通道、直流式、流線型設計。水力損失小,節能效果好。

功能與用途
本閥門安裝在水塔、水池的進口端管路上,完成保持水塔、水池液面的規定高度的功能。
本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統的水塔、水池等設施的液面高度自動控制。

主要技術參數

公稱壓力(Mpa)

殼體試驗壓力(MPa)

密封試驗壓力(MPa)

調壓范圍(MPa)

較低動作壓力(MPa)

適用介質

介質溫度(℃)

1.0

1.5

1.1

0.09-0.8

≥0.07

0-80

1.6

2.4

1.76

0.15-1.4

2.5

3.75

2.75

0.2-2.0

主要零件材料

零件名稱

零件材料

閥體 閥蓋

WCB

閥座 閥盤

銅合金/2Cr13

密封圈 O型圈

丁腈橡膠

閥桿

2Cr13

彈簧

50CrVA

缸套 活塞(活塞型)

2Cr13

膜片(膜片型)

夾織物丁腈橡膠

調節閥 球閥

銅合金

過濾器

不銹鋼

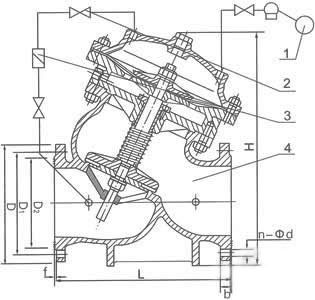

部件列表

1、浮球2、流量調節閥3、過濾器4、主閥

主要外形連接尺寸

DN

L

H

D
mm

D1
mm

b
mm

D2
mm

n-Φd

mm

mm

PN1.0

PN1.6

PN2.5

PN1.0

PN1.6

PN2.5

PN1.0

PN1.6

PN2.5

PN1.0

PN1.6

PN2.5

PN1.0

PN1.6

PN2.5

40

240

270

150

150

150

110

110

110

18

18

18

88

88

84

4-17.5

4-17.5

4-18

50

240

270

165

165

165

125

125

125

20

20

20

102

102

99

4-17.5

4-17.5

4-18

65

270

340

185

185

185

145

145

145

20

20

22

122

122

118

4-17.5

4-17.5

8-18

80

300

400

200

200

200

160

160

160

22

22

24

133

133

132

8-17.5

8-17.5

8-18

100

350

440

220

220

235

180

180

190

24

24

24

158

158

156

8-17.5

8-17.5

8-22

125

400

460

250

250

270

210

210

220

26

26

26

184

184

184

8-17.5

8-17.5

8-26

150

480

500

285

285

300

240

240

250

26

26

28

212

212

211

8-22

8-22

8-26

200

500

640

340

340

360

295

295

310

28

30

30

268

268

274

8-22

12-22

12-26

250

605

690

395

405

425

350

355

370

28

32

32

320

320

330

12-22

12-26

12-30

300

700

820

445

460

485

400

410

430

28

32

34

370

370

389

12-22

12-26

16-30

350

800

950

505

520

555

460

470

490

30

36

38

430

430

448

16-22

16-26

16-33

400

900

1400

565

580

620

515

525

550

32

38

40

482

482

503

16-26

16-30

16-36

450

1000

1580

615

640

670

565

585

600

32

40

42

532

550

548

20-26

20-30

20-36

500

1100

1600

670

715

730

620

650

660

34

42

44

585

585

609

20-26

20-33

20-36

600

1300

1815

780

840

845

725

770

770

36

48

46

685

685

720

20-30

20-36

20-39

700

1400

2040

895

910

960

840

840

845

40

54

50

800

800

820

24-30

24-36

24-42

800

1500

2350

1015

1025

1085

950

950

990

44

58

54

905

905

925

24-33

24-39

24-48

900

1700

2606

1115

1125

1185

1050

1050

1090

46

62

58

1005

1005

1028

28-33

28-39

28-48

1000

1900

2765

1230

1255

1320

1160

1170

1210

50

66

62

1110

1110

1140

28-36

28-42

28-56

1200

2050

2950

1455

1485

1530

1380

1390

1420

56

52

70

1330

1328

1350

32-39

32-48

32-55

1400

2200

3180

1675

1685

1755

1590

1590

1640

62

58

76

1530

1530

1560

36-42

36-48

36-60

1600

2400

3400

1915

1930

1955

1820

1820

1860

68

64

84

1750

1750

1780

40-48

40-55

40-60

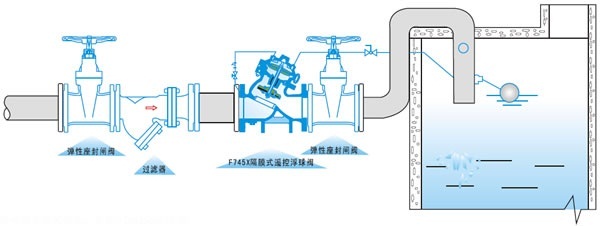

 F745X隔膜式遙控浮球閥安裝示意圖:

F745X隔膜式遙控浮球閥結構圖

 F745X隔膜式遙控浮球閥結構圖:

F745X隔膜式遙控浮球閥結構圖
