『CS41H,CS11H,CS45H,CS15H,CS49H疏水閥』

更新時間:2024-11-05 09:21:13
產品名稱 『CS41H,CS11H,CS45H,CS15H,CS49H疏水閥』
規格型號 CS41H,CS11H,CS45H,CS15H,CS49H
連接方式 法蘭,絲扣
結構形式 直通式
驅動方式 手動
公稱通徑 DN15-DN300
公稱壓力 1.6~6.4MPa
閥體材質 不銹鋼,鑄鋼
聯系方式 021-51061185 18964118897 白經理
官網 http://yehm.cn
生產廠家 上海威爾頓閥門有限公司

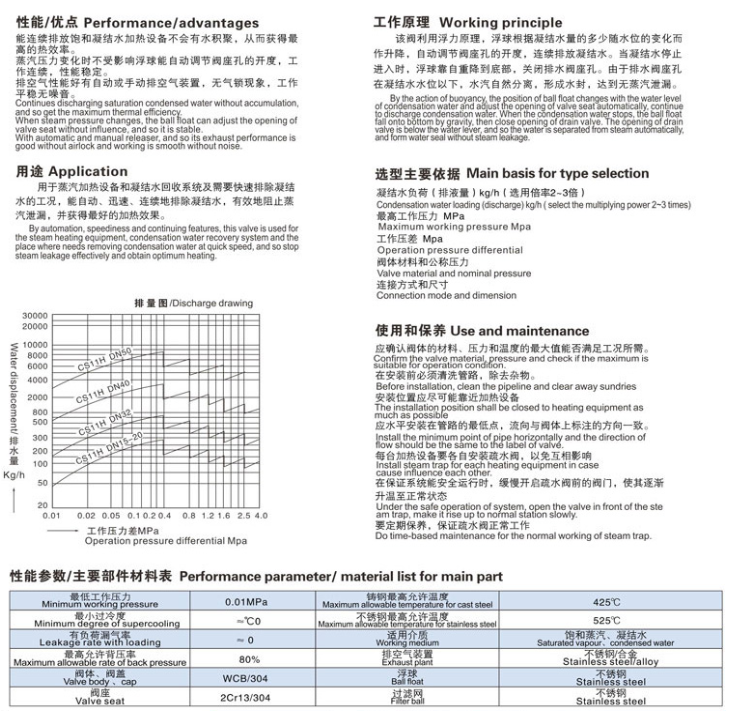

CS41H,CS11H,CS45H,CS15H,CS49H疏水閥產品概述:
浮球式疏水閥,自由浮球式疏水閥根據浮力的原理,使閥體內的浮球隨水位變化作升降運動,以達到閥門啟閉,即排水阻汽的作用。尤其對壓力低、排水量低和溫度穩定性要求高,不宜帶存凝結水的蒸汽設備更為適用。能排連續飽和水,至使設備凝結水滯存量較少、升溫快、加熱溫度穩定。自由浮球式疏水閥有自動排冷空氣裝置,無汽鎖現象,工作平衡無噪音。能連續排水、性穩定、排水量大、漏水量小。

浮球式疏水閥,自由浮球式疏水閥主要零部件

序號

名稱

材料

1

閥體

WCB

2

浮球

304

3

封圈

2Cr13

4

尾螺

2Cr13

5

并冒

2Cr13

6

平墊圈

H62

7

平墊圈

H62

8

擋圈

65Mn

9

濾網

304

10

螺母

45

11

螺柱

35CrMoA

12

石墨封圈

304+石墨

13

閥蓋

A105

14

螺堵頭

2Cr13

15

閥座

Q235

16

磨合膨脹片

304

17

彈簧

304

18

保護套

304

主要外形尺寸

產品型號
Produstion Type

口徑

尺寸Dimensions

DN

L

H

D

D1

D2

b

f

Z-φd

CS41H-16C、25 C、40C
CS41H-16 B、25 B、40B

15

195

195

95

65

45

14

2

4-φ14

20

195

200

105

75

55

14

2

4-φ14

25

215

225

115

85

65

14

2

4-φ14

CS41H-16C、25 C、40C
CS41H-16D、25 D、40D

25

270

245

115

85

65

14

2

4-φ14

32

270

250

135

100

78

16

2

4-φ18

40

280

290

145

110

85

16

3

4-φ18

50

290

300

160

125

100

16

3

4-φ18

CS41H-16C、25C
CS41H-16F、25F

50

410

380

160

125

100

16

3

4-φ18

65

410

380

180

145

120

18

3

4-φ18

80

430

420

195

160

135

20

3

8-φ18

100

430

440

215

180

155

20

3

8-φ18

125

480

510

245

210

185

22

3

8-φ18

150

480

510

280

240

210

24

3

8-φ23

浮球式疏水閥,自由浮球式疏水閥主要外形尺寸

尺寸
Dimensions

型號Type

CS11H-16C

口徑DN

15

20

25

32a

40

50

L

150

150

150

270

280

290

H

195

195

195

250

290

300

h

103

103

103

108

108

108

CS45H,CS15H自由半浮球式疏水閥產品概述:

自由半浮球式疏水閥-CS45H/CS15H自由半浮球式疏水閥是機械型疏水閥中工作性能較可靠的疏水閥之一。它的內部結構只有一個半浮球式的球桶為活動部件,開口朝下,半浮球式的球桶外圓經過精細研磨,整個球面都可為密封面。使用壽命很長,能抗水錘,沒有易損件,無故障,經久耐用,無蒸汽泄漏,節能效果好。自由半浮球式蒸汽疏水閥用于蒸汽加熱設備,蒸汽管網凝結水回收系統。當球桶內的蒸汽變成凝結水,球桶失去浮力往下沉,閥門開啟,凝結水迅速排出。當蒸汽再進入球桶之內,閥門再關閉,間斷和連續工作。由于閥座處于水封隔離,水汽分開,工作時無蒸汽泄漏。
自由半浮球式疏水閥-CS45H/CS15H自由半浮球式疏水閥主要性能規范:

公稱壓力

試驗壓力

較高工作壓力

較高工作溫度(℃)

適用介質

漏汽率

較高背壓率(%)

1.6

2.4

1.6

220

蒸汽、凝結水

≤0.5

85

自由半浮球式疏水閥-CS45H自由半浮球式疏水閥主要外型及連接尺寸:

型號

公稱通徑
DN(mm)

L

H

H1

型號

公稱通徑
DN(mm)

L

H

D

D1

D2

b

f

Z一Φd

CSl5H-16/25/40C

15

155

142

80

CS45H-16/25/40C

15

210

142

95

65

45

14

2

4-Φ14

20

155

142

80

20

210

142

105

75

55

14

2

4-Φ14

25

155

142

80

25

230

142

115

85

65

14

2

4-Φl4

32

180

200

105

32

270

200

135

100

78

16

2

4-Φ18

40

180

200

105

40

270

200

145

110

85

16

3

4-Φ18

50

180

200

105

50

270

200

160

125

100

16

3

4-Φ18

自由半浮球式疏水閥-CS15H自由半浮球式疏水閥主要外型及連接尺寸:

型號

公稱通徑
DN(mm)

L

H

H1

型號

公稱通徑
DN(mm)

L

H

D

D1

D2

b

f

Z一Φd

CSl5H-16/25/40C

15

155

142

80

CS45H-16/25/40C

15

210

142

95

65

45

14

2

4-Φ14

20

155

142

80

20

210

142

105

75

55

14

2

4-Φ14

25

155

142

80

25

230

142

115

85

65

14

2

4-Φl4

32

180

200

105

32

270

200

135

100

78

16

2

4-Φ18

40

180

200

105

40

270

200

145

110

85

16

3

4-Φ18

50

180

200

105

50

270

200

160

125

100

16

3

4-Φ18

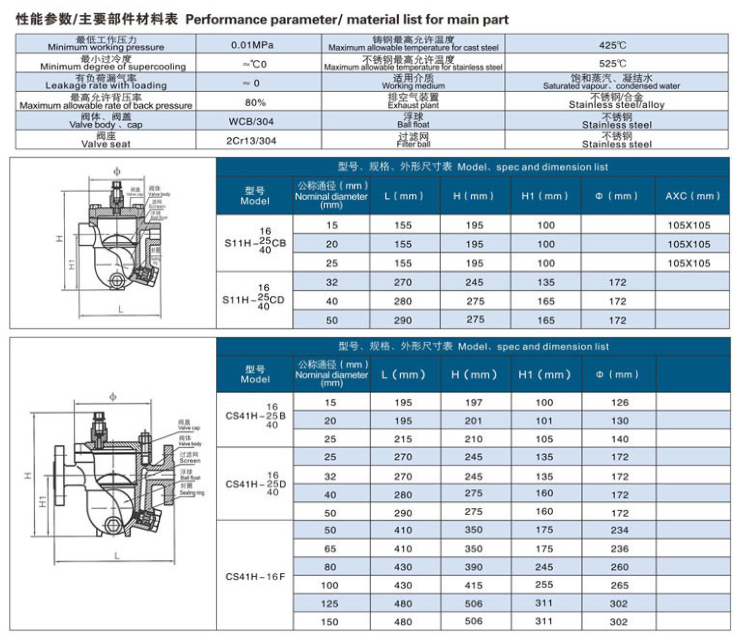

CS41H,CS11H,CS45H,CS15H,CS49H疏水閥尺寸圖:

CS41H,CS11H,CS45H,CS15H,CS49H疏水閥尺寸圖

CS41H,CS11H,疏水閥尺寸圖

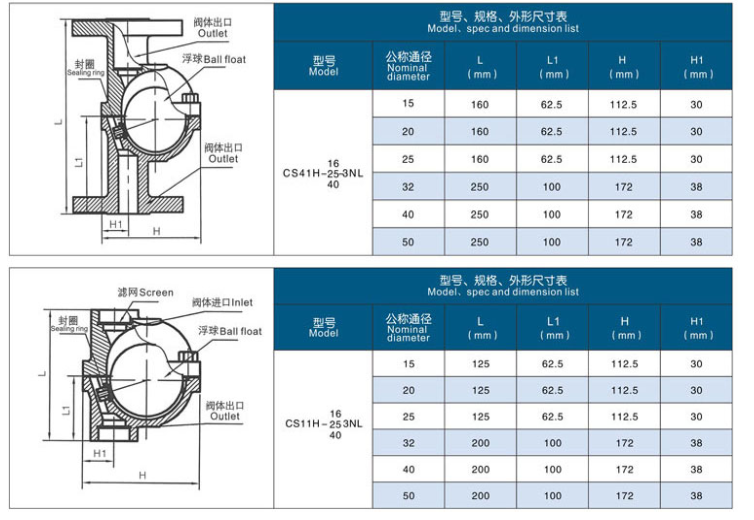

CS41H,CS11H自由浮球立式疏水閥尺寸圖:

自由浮球立式疏水閥尺寸圖:

  ...
