產品名稱 | 復合式排氣閥 |
規格型號 | CARX-10 |
連接方式 | 法蘭,絲扣 |
結構形式 | 直通式 |
驅動方式 | 手動 |
公稱通徑 | 150-400 |
公稱壓力 | 0.6mpa~1MPa |
閥體材質 | HT200 WCB |
聯系方式 | 021-51061185 18964118897 白經理 |
官網 | http://yehm.cn |
生產廠家 | 上海威爾頓閥門有限公司 |
CARX復合式排氣閥產品概述:
本產品用于管路上的較高點或有閉氣的地方,排除管內的氣體來疏通管道,達到正常工作,如不裝排氣閥,管內流動的液體產生動熱引起氣體,形成短路,使管道出水容量達不到要求,其次,管道運轉時出現停電、停泵管道會出現負壓力,而會引起管道振動或破裂,排(吸)氣閥就迅速把空氣吸入管內,防止管道振動或破裂。
復合式排氣閥作用原理:
當管內開始注水時,塞頭停留在開啟位置,進行大量排氣,當空氣排完時,閥內積水浮球被浮起,傳動塞頭至關閉位置,停止大量排氣;當管內水正常輸送時,如有少量空氣聚集在閥內到相當程度,閥內水位下降,浮球隨之下降,此時空氣則由小孔排出。當抽水機停止,管內水流空時,或遇管內產生負壓時,此時塞頭開啟,吸入空氣確保管線安全。
復合式排氣閥結構與用途:
本閥為圓桶狀式閥體,共內部主要有不銹鋼浮球及塞頭。
本閥裝設于泵埔出口處或送配水管線中,用以大量排除管道中的集結之空氣,以增進水管及抽水機使用效率,且與管內一旦出現負壓時,此閥能迅速吸入空氣,以保管線因負壓所產生損壞。
復合式排氣閥技術參數:
1.介質:清水
2.溫度:常溫
3.閥體:灰鑄鐵HT200
4.浮球與塞頭:不銹鋼
5.密封材料:丁晴橡膠
6.閥體試驗打壓:1.5mpa
7.浮球、密封試驗打壓:
0.05-1.1MPA不漏水
復合式排氣閥零件材質
序 號 |
名 稱 |
材 質 |
1 |
閥 體 |
HT200 |
2 |
閥 蓋 |
HT200 |
3 |
浮 球 |
SUS 304 |
4 |
杠桿架 |
鑄銅ZH59 |
5 |
桿 |
鑄銅ZH59 |
6 |
塞 頭 |
丁睛橡膠NBR |
復合式排氣閥主要外形及連接尺寸
型 號 |
公稱通徑 |
尺 寸 |
||||||
H |
L |
L1 |
D |
D1 |
D2 |
z-φd |
||
CARX-1.0 |
20 |
375 |
290 |
180 |
105 |
75 |
55 |
4-12 |
25 |
375 |
290 |
180 |
115 |
85 |
65 |
4-14 |
|
50 |
480 |
360 |
205 |
160 |
125 |
100 |
4-14 |
|
80 |
520 |
405 |
245 |
195 |
160 |
135 |
4-18 |
|
100 |
530 |
405 |
245 |
215 |
180 |
155 |
4-18 |
CARX復合式排氣閥每小時排氣量表
規格DN |
25 |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
立方米/小時 |
2-88 |
85-352 |
22-904 |
34-1413 |
76-3179 |
135-8831 |
212-8831 |
305-12717 |
415-17309 |
542-22608 |

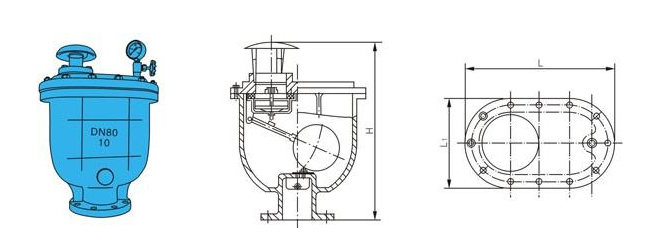

CARX復合式排氣閥結構圖:
