『G41FS-6S塑料隔膜閥』

更新時間：2024-11-05 09:24:03

產品名稱	『G41FS-6S塑料隔膜閥』
規格型號	G41FS
連接方式	法蘭
結構形式	直通式
驅動方式	手動
公稱通徑	DN15～150mm
公稱壓力	0.6MPa～1.6MPa
閥體材質	HT200 WCB 304 304L 316 316L
聯系方式	021-51061185 18964118897 白經理
官網	http://yehm.cn
生產廠家	上海威爾頓閥門有限公司

G41FS-6S塑料隔膜閥產品概述:

G41FS-6S塑料隔膜閥EG41F(無襯里)、EG41Fs(襯氟塑料)堰式隔膜閥專用于控制非腐蝕性或強腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路。

設計與制造：BS5156
結構長度：BS5156
法蘭連接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、IS02004

用途
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃、（可按照襯里和隔膜材料）
壓力等級：0.6、1.0、1.6

測試

襯里層：電火花檢測
實驗與檢驗按BS6755標準
公稱壓力：PN 閥體：PN×1.5 密封：PN×1.1
材料：
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、氟塑料隔膜：氟塑料
閥瓣：鑄鐵閥桿：碳鋼、不銹鋼手輪：鑄鐵

結構特點

隔膜閥是一種特殊形式的截斷閥

彈性密封的開閉件，確保沒有內漏；

流線型的流道。使得壓力損失?。?/span>

沒有填料函，因此沒有外漏；

閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕；

隔膜可更換，維護費用低；

襯里材料的多樣性，可適用于各種節制，并具有良好的耐腐蝕性。

部件列表：1、閥體2、閥體襯里3、隔膜4、閥瓣5、閥桿6、閥蓋7、手輪

公稱通徑	公稱壓力	工作壓力	L	D	D1	n-Фd	f	H1	H2	D0	質量
15	1.6	1.6	108	95	65	4-14	2	90	99	66	2
20			117	105	75	4-14	2	93	103	66	3
25			127	115	85	4-14	2	100	112	66	4
332			146	140	100	4-18	2	127	144	96	6.5
40			259	150	110	4-18	2	136	156	96	7.5
50			190	165	125	4-18	2	151	177	118	10
65	1.0	1.0	216	185	145	4-18	2	183	213	165	16
80			254	200	160	8-18	2	198	273	230	23.5
100			305	220	180	8-18	2	266	320	280	34
125			356	250	210	8-18	3	319	386	280	44
150			406	285	240	8-22	3	380	453	368	67.5
200		0.6	521	340	295	8-22	3	506	626	400	141.5
250		0.6	635	395	350	12-22	5	598	734	500	229
300		0.4	749	445	400	12-22	5	698	778	560	321
350		0.4	787	505	460	16-22	5	723	883	560	360
400		0.25	914	565	515	16-26	5	868	1078	640	584

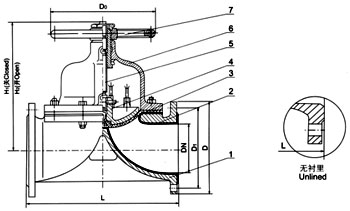

G41FS-6S塑料隔膜閥結構圖:

G41FS-6S塑料隔膜閥結構圖
