產品名稱 | D373H,D673H,D973H法蘭硬密封蝶閥 |
規格型號 | D373H,D673H,D973H |
連接方式 | 對夾式 |
結構形式 | 三偏心硬密封 |
驅動方式 | 蝸輪 |
公稱通徑 | DN50-DN1200 |
公稱壓力 | 0.6MPa~1.6MPa |
閥體材質 | WCB 、304 304L 316 316L |
聯系方式 | 021-51061185 18964118897 白經理 |
官網 | http://yehm.cn |
生產廠家 | 上海威爾頓閥門有限公司 |
我公司引進能夠國外先進技術的基礎上,采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構,被廣泛用于介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上,作調節流量和載斷流體使用。該閥采用三偏心結構,閥座與碟板密封面均采用不同硬度和不銹鋼制作,具有良好的耐腐蝕性,使用壽命長,本閥均由雙向密封功能,產品符合國家GB/T13927-92閥門壓力試驗標準。
威爾頓對夾式硬密封蝶閥特點
1、本閥采用三偏心密封結構,閥座與蝶板幾乎無磨損,具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作,具有金屬硬密封和彈性密封的雙重優點,無論在低溫和高溫的情況下,均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。
3、碟板密封面采用堆焊鈷基硬質合金,密封面耐磨損,使用壽命長.
4、大規格蝶板采用絎架結構,強度高,過流面積大,流阻小。
5、驅動裝置可以多工位(旋轉90°或180°)安裝,便于用戶使用。
威爾頓對夾式硬密封蝶閥主要技術參數
公稱通經DN(mm)
|
50~2000
|
|||
公稱藥理PN(MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
密封試驗(MPa)
|
0.66
|
1.1
|
1.76
|
2.75
|
強度試驗(MPa)
|
0.9
|
1.5
|
2.4
|
3.75
|
適用溫度
|
碳鋼:-29℃~425℃ 不銹鋼:-40℃~650℃
|
|||
適用介質
|
水、空氣、天然氣、油品及弱腐蝕性流體
|
|||
泄漏率
|
符合GB/T13927-92標準
|
|||
驅動方式
|
蝸輪傳動、電動、氣動、液動
|
威爾頓對夾式硬密封蝶閥主要零部件材料
零件名稱
|
材料
|
閥體
|
WCB、合金鋼、不銹鋼、QT450-10
|
蝶板
|
WCB、合金鋼、不銹鋼、QT450-10
|
閥軸
|
2Cr13不銹鋼、合金鋼
|
密封圈
|
不銹鋼圈
|
填料
|
柔性石墨
|
威爾頓對夾式硬密封蝶閥采用標準
制造標準
|
JB/T 8527-97
|
法蘭標準
|
GB9113-2000
|
結構長度標準
|
GB12221-89
|
檢驗標準
|
GB/T 13927-92
|

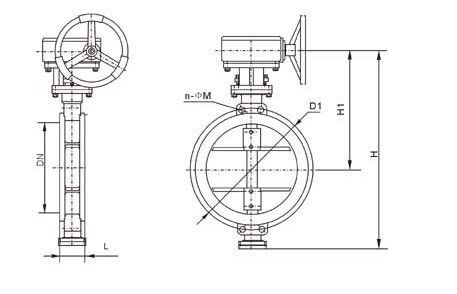

公稱通經(DN) |
主要尺寸
|
法蘭尺寸和螺栓規格
|
|||||||
1.0MPa
|
1.6MPa
|
2.5MPa
|
|||||||
L
|
H
|
H1
|
D1
|
4-Ф-M
|
D1
|
4-Ф-M
|
D1
|
4-Ф-M
|
|
50
|
43
|
350
|
112
|
125
|
Ф18
|
125
|
Ф18
|
125
|
Ф18
|
65
|
46
|
370
|
115
|
145
|
Ф18
|
145
|
Ф18
|
145
|
Ф18
|
80
|
49
|
380
|
120
|
160
|
Ф18
|
160
|
Ф18
|
160
|
Ф18
|
100
|
56
|
420
|
138
|
180
|
Ф18
|
180
|
Ф18
|
190
|
Ф23
|
125
|
64
|
460
|
164
|
210
|
Ф18
|
210
|
Ф18
|
220
|
Ф27
|
150
|
70
|
555
|
175
|
240
|
Ф23
|
240
|
Ф23
|
250
|
Ф27
|
200
|
71
|
605
|
208
|
295
|
M20
|
295
|
M20
|
310
|
M24
|
250
|
76
|
680
|
243
|
350
|
M20
|
355
|
M24
|
370
|
M27
|
300
|
83
|
800
|
283
|
400
|
M20
|
410
|
M24
|
430
|
M27
|
350
|
92
|
835
|
310
|
460
|
M20
|
470
|
M24
|
490
|
M30
|
400
|
102
|
915
|
340
|
515
|
M24
|
525
|
M27
|
550
|
M33
|
450
|
114
|
960
|
380
|
565
|
M24
|
585
|
M27
|
600
|
M33
|
500
|
127
|
1020
|
410
|
620
|
M24
|
650
|
M30
|
660
|
M33
|
600
|
154
|
1225
|
470
|
725
|
M27
|
770
|
M33
|
770
|
M36
|
700
|
165
|
1355
|
550
|
840
|
M27
|
840
|
M33
|
875
|
M39
|
800
|
190
|
1470
|
640
|
950
|
M30
|
950
|
M36
|
990
|
M45
|
900
|
203
|
1545
|
710
|
1050
|
M30
|
1050
|
M36
|
1090
|
M45
|
1000
|
216
|
1795
|
770
|
1160
|
M33
|
1170
|
M39
|
1210
|
M52
|
1200
|
254
|
1965
|
890
|
1380
|
M36
|
1390
|
M45
|
1420
|
M52
|
