產品名稱 | V型保溫法蘭球閥 |
規格型號 | VQ41F |
連接方式 | 法蘭 |
結構形式 | 直通式 |
驅動方式 | 手動 |
公稱通徑 | 50mm~300mm |
公稱壓力 | 1.0~16MPa |
閥體材質 | 304 304L 316 316L |
聯系方式 | 021-51061185 18964118897 白經理 |
官網 | http://yehm.cn |
生產廠家 | 上海威爾頓閥門有限公司 |
保溫法蘭球閥具有良好的保溫保冷特性,且閥門的通徑與管徑一致,同時又能有效降低管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中,以輸送常溫下會凝固的高粘度介質。由于采用整體式結構,因而BQ41F球閥比一般球閥更小,重量更輕,且無外漏,密封性能良好,夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。
法蘭保溫球閥密封特點:
保溫法蘭球閥采用單斜面彈性密封圈或V型槽彈性密封圈結構設計,當介質壓力較小時,密封圈與球體接觸面較小,故有較大的密封比壓,確保可靠密封,介質壓力圈套時,密封圈與球體接觸面積增大,故密封圈能承較大的介質推力而不會損壞。由聚四氟乙烯等密封材料具有兩好的自潤滑性,與球體的摩擦損小,故球的使用壽命長.
法蘭保溫球閥主要技術參數:
主要零件 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
CF8(304) |
CF8(304L) |
ZG1Cr18Ni |
CF8M(316) |
CF3M(316L) |
球體、閥桿 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni9Ti |
00Cr19NI11 |
1Cr18Ni |
0Cr17Ni |
00Cr17Ni |
|
密封圈 |
聚四氟乙烯 對位聚苯PTFE、PPL |
|||||||
填料、墊圈 |
V型聚四氟乙烯、柔性石墨環、聚四氟乙烯片、柔性石墨纏繞墊 |
|||||||
適用工況 |
適用介質 |
水、蒸汽、油品等 |
硝酸等腐蝕性 |
強氧化性介質 |
醋酸等腐蝕性介質 |
尿素等腐蝕性介質 |
||
適用溫度 |
-28~300℃ |
|||||||
應用規范 |
設計制造按 |
CB12237-89 API6D JPI17S-48 |
||||||
法蘭尺寸按 |
JB79-59、SH3406、GB9113、HC20592-97 ANSI B16.5 JIS B2212-2214 |
|||||||
結構長度按 |
GB12221-89 ANSI 16.10 JIS B202 |
|||||||
檢驗試驗按 |
GB/T13927-89 JB/T9092-99 JPI590 |
主要零件 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
CF8(304) |
CF8(304L) |
ZG1Cr18Ni |
CF8M(316) |
CF3M(316L) |
球體、閥桿 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni9Ti |
00Cr19NI11 |
1Cr18Ni |
0Cr17Ni |
00Cr17Ni |
|
密封圈 |
聚四氟乙烯 對位聚苯PTFE、PPL |
|||||||
填料、墊圈 |
V型聚四氟乙烯、柔性石墨環、聚四氟乙烯片、柔性石墨纏繞墊 |
|||||||
適用工況 |
適用介質 |
水、蒸汽、油品等 |
硝酸等腐蝕性 |
強氧化性介質 |
醋酸等腐蝕性介質 |
尿素等腐蝕性介質 |
||
適用溫度 |
-28~400℃ |
-28~500℃ |
||||||
應用規范 |
設計制造按 |
CB12237-89 API6D JPI17S-48 |
||||||
法蘭尺寸按 |
JB79-59、SH3406、GB9113、HC20592-97 ANSI B16.5 JIS B2212-2214 |
|||||||
結構長度按 |
GB12221-89 ANSI 16.10 JIS B202 |
|||||||
檢驗試驗按 |
GB/T13927-89 JB/T9092-99 JPI590 |
法蘭保溫球閥主要連接尺寸(GB規格)
型號 |
公稱通徑Dn(mm) |
尺寸 |
|||||||||||||
L |
D |
D1 |
D2 |
B-f |
Z-d |
H |
W |
4-G |
|||||||
|
15 |
130 |
95 |
65 |
45 |
14-2 |
4-14 |
60 |
108 |
3/8 |
|||||
20 |
140 |
105 |
75 |
55 |
14-2 |
4-14 |
64 |
120 |
3/8 |
||||||
25 |
150 |
115 |
85 |
65 |
16-2 |
4-14 |
90 |
165 |
3/8 |
||||||
32 |
165 |
135 |
100 |
78 |
18-2 |
4-18 |
105 |
180 |
1/2 |
||||||
40 |
180 |
145 |
110 |
85 |
16-3 |
4-18 |
160 |
240 |
1/2 |
||||||
50 |
200 |
160 |
125 |
100 |
20-3 |
4-18 |
205 |
270 |
1/2 |
||||||
65 |
220 |
180 |
145 |
120 |
22-3 |
8-18 |
215 |
350 |
1/2 |
||||||
80 |
250 |
195 |
160 |
135 |
22-3 |
8-18 |
230 |
400 |
1/2 |
||||||
100 |
280 |
230 |
190 |
160 |
24-3 |
2-23 |
270 |
500 |
1/2 |
||||||
125 |
320 |
270 |
220 |
188 |
28-3 |
8-25 |
300 |
600 |
1/2 |
||||||
150 |
360 |
300 |
250 |
218 |
30-3 |
8-25 |
340 |
900 |
1/2 |
||||||
200 |
400 |
360 |
310 |
278 |
34-3 |
12-25 |
400 |
1100 |
1/2 |
型號 |
公稱通徑Dn(mm) |
尺寸 |
|||||||||||||
L |
D |
D1 |
D2 |
B-f |
Z-d |
H |
W |
4-G |
|||||||
|
15 |
130 |
95 |
65 |
45 |
14-2 |
4-14 |
60 |
108 |
3/8 |
|||||
20 |
140 |
105 |
75 |
55 |
14-2 |
4-14 |
64 |
120 |
3/8 |
||||||
25 |
150 |
115 |
85 |
65 |
16-2 |
4-14 |
90 |
165 |
3/8 |
||||||
32 |
165 |
135 |
100 |
78 |
18-2 |
4-18 |
105 |
180 |
1/2 |
||||||
40 |
180 |
145 |
110 |
85 |
16-3 |
4-18 |
160 |
240 |
1/2 |
||||||
50 |
200 |
160 |
125 |
100 |
20-3 |
4-18 |
205 |
270 |
1/2 |
||||||
65 |
220 |
180 |
145 |
120 |
22-3 |
8-18 |
215 |
350 |
1/2 |
||||||
80 |
250 |
195 |
160 |
135 |
22-3 |
8-18 |
230 |
400 |
1/2 |
||||||
100 |
280 |
230 |
190 |
160 |
24-3 |
8-23 |
270 |
500 |
1/2 |
||||||
125 |
320 |
270 |
220 |
188 |
28-2 |
8-25 |
300 |
600 |
1/2 |
||||||
150 |
360 |
300 |
250 |
218 |
30-3 |
8-25 |
340 |
900 |
1/2 |
||||||
200 |
400 |
360 |
310 |
278 |
34-3 |
12-25 |
400 |
1100 |
1/2 |
型號 |
公稱通徑Dn(mm) |
尺寸 |
|||||||||||||
L |
D |
D1 |
D2 |
D6 |
B-f |
Z-∮d |
H |
4-G |
|||||||
|
15 |
130 |
95 |
65 |
45 |
40 |
16-2 |
4-14 |
60 |
3/8 |
|||||
20 |
140 |
105 |
75 |
55 |
51 |
16-2 |
4-14 |
65 |
3/8 |
||||||
25 |
150 |
115 |
85 |
65 |
58 |
18-2 |
|
|
|

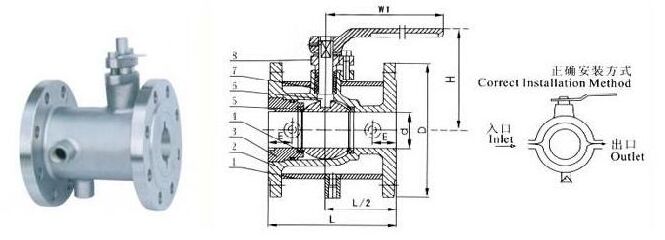

V型保溫法蘭球閥結構圖:
