產品展示
WJ41H鑄鋼波紋管截止閥
| 產品名稱 | WJ41H鑄鋼波紋管截止閥 |
| 規格型號 | WJ41H |
| 連接方式 | 法蘭 |
| 結構形式 | 直通 |
| 驅動方式 | 手動 |
| 公稱通徑 | 10mm～200mm |
| 公稱壓力 | 1.6MPa～4.0MPa |
| 閥體材質 | 鑄鋼、鑄鐵、不銹鋼 |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://yehm.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
WJ41H鑄鋼波紋管截止閥產品概述:
波紋管截止閥是指安裝在蒸汽管道上，用波紋管作為閥桿密封元件，可使閥桿部位無泄漏，以防止蒸汽外漏的截止閥。是鍋爐蒸汽較理想閥門。沒有流體流失提高了使用能源效率增加生產設備安全性減少了維護費用及頻繁的維護保養降低經營成本，還提供了清潔安全的工作環境。
WJ41H波紋管截止閥工作原理：
蒸汽波紋管截止閥引進國外先進技術，采用雙重的密封設計若波紋管失效閥桿填料也會避免泄漏，波紋管焊于閥桿保持穩定的運行性能，避免由于閥塞振動引起閥桿振動。完全消除了普通閥門閥桿填料密封老化快易泄露的缺點，在高溫情況下，閥桿不與介質接觸，保證閥桿的零泄漏。

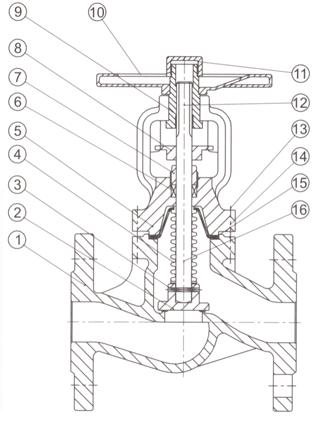

WJ41H波紋管截止閥主要零部件材質：
|
序號NO. |
名稱part name |
材質material |
|
1 |
閥體body |
WCB、F304、F316 |
|
2 |
閥瓣disc |
2CR13、F304、F316 |
|
3 |
軸銷hinge pin |
F304、F316 |
|
4 |
波紋管組件bellows combination |
F304、F316L |
|
5 |
閥蓋bonnet |
WCB、F304、F316 |
|
6 |
填料packing |
柔性石墨Flexible graphite、PTFE |
|
7 |
壓套gland |
25#、F304、F316 |
|
8 |
定位片locator |
25#、F304、F316 |
|
9 |
閥桿螺母stem nut |
銅合金ZQA19-4 |
|
10 |
手輪hand wheel |
碳鋼carbon steel |
|
11 |
并帽cap |
25# |
|
12 |
油杯oil cup |
黃銅brass |
|
13 |
六角螺母hexagon nut |
ASTMA193 2H、A193-8、A193-8M |
|
14 |
雙頭螺栓bolt |
ASTMA193 B7、A193-B8、A193-B8M |
|
15 |
墊片gasket |
柔性石墨+不銹鋼 |
|
16 |
閥桿stem |
2Cr13、F304、F316 |
波紋管截止閥WJ41H-16
|
壓力等級 |
PN16 |
|||||||||||||
|
口徑size |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
|
H |
205 |
205 |
217 |
230 |
235 |
240 |
285 |
310 |
370 |
430 |
445 |
560 |
695 |
740 |
|
W |
120 |
120 |
140 |
140 |
160 |
180 |
180 |
200 |
250 |
300 |
300 |
400 |
520 |
520 |
|
重量Weight |
4.5 |
4.8 |
5.5 |
7.8 |
9.5 |
12.7 |
18.6 |
23.5 |
39.5 |
56.8 |
76.1 |
115 |
237.2 |
399.5 |
|
行程h |
7 |
7 |
12 |
13 |
14 |
15 |
19 |
23 |
28 |
35 |
42 |
52 |
64 |
75 |
|
Kv |
4.2 |
7.4 |
12 |
19 |
30 |
47 |
77 |
120 |
188 |
288 |
410 |
725 |
1145 |
1635 |
波紋管截止閥WJ41H-25
|
壓力等級 |
PN25 |
|||||||||||||
|
口徑size |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
|
H |
205 |
205 |
217 |
230 |
235 |
240 |
285 |
310 |
370 |
430 |
445 |
560 |
695 |
740 |
|
W |
120 |
120 |
140 |
140 |
160 |
180 |
180 |
200 |
250 |
300 |
300 |
400 |
520 |
520 |
|
重量Weight |
4.5 |
4.8 |
5.5 |
8 |
9.8 |
13 |
19.2 |
24.3 |
43.7 |
57.9 |
81.6 |
137 |
288.1 |
420 |
|
行程h |
7 |
7 |
12 |
13 |
14 |
15 |
19 |
23 |
28 |
35 |
42 |
52 |
64 |
75 |
|
Kv |
4.2 |
7.4 |
12 |
19 |
30 |
47 |
77 |
120 |
188 |
288 |
410 |
725 |
1145 |
1635 |
波紋管截止閥WJ41H-4
|
壓力等級 |
PN40 |
|||||||||||||
|
口徑size |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
|
H |
205 |
205 |
217 |
230 |
235 |
240 |
285 |
310 |
370 |
430 |
445 |
560 |
695 |
740 |
|
W |
140 |
140 |
140 |
160 |
180 |
180 |
200 |
250 |
300 |
350 |
350 |
450 |
520 |
520 |
|
重量Weight |
4.5 |
4.8 |
5.5 |
8.3 |
10.5 |
13.6 |
20.5 |
25.6 |
46.1 |
61.2 |
85 |
159 |
308.5 |
445 |
|
行程h |
7 |
7 |
12 |
13 |
14 |
15 |
19 |
23 |
28 |
35 |
42 |
52 |
64 |
75 |
|
Kv |
4.2 |
7.4 |
12 |
19 |
30 |
47 |
77 |
120 |
188 |
288 |
410 |
725 |
1145 |
1635 |

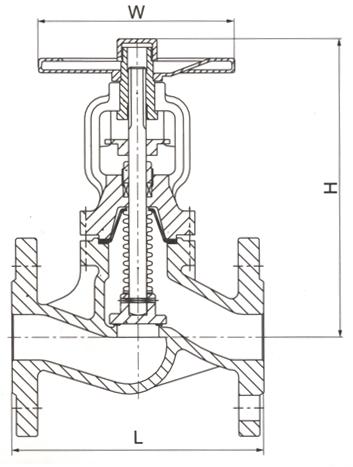

WJ41H鑄鋼波紋管截止閥結構圖:
