『對夾式止回閥』

更新時間:2024-11-05 09:30:24
產品名稱 『對夾式止回閥』
規格型號 H71F/H H72H H74X/F
連接方式 對夾
結構形式 升降式
驅動方式 手動
公稱通徑 DN15-DN300 DN50-1200
公稱壓力 Class150~900Lb
閥體材質 20# A105 304 304L 316 316L
聯系方式 021-51061185 18964118897 白經理
官網 http://yehm.cn
生產廠家 上海威爾頓閥門有限公司
對夾式止回閥產品概述:

H71單瓣對夾升降式止回閥該產品采用對夾式連接,結構緊湊,閥瓣沿著中心定位作 升降運動,由于閥瓣的關閉行程短,并有彈簧加載,關閉速度快,可顯著減少水錘現象。對夾升降式止回閥具有體積小、重量輕、動作靈敏、密封可靠、安裝方便等特點,特別適合于安裝空間受限制的場合采用,H71單瓣對夾升降式止回閥可適用于水、蒸氣、油品、硝酸、醋酸、強氧化性介質等多種介質。

特點

具有結構短、體積小、質量輕;

閥瓣關閉快速,水錘壓力??;

流道通暢,流體阻力?。粍?dòng)作靈敏,密封性能好

執行標準

設計制造:JB/T8937
結構長度:JB/T8937
配管法蘭:JB/T74
試驗與檢驗:JB/T9092-1999

材料及主要參數

配管法蘭

公稱壓力

常規產品型號

JB/T74-90
GB9112- 9124、
HG20592- 20614

PN1.0MPa

H71H-10C

H71W10P

H71W10P8

H71W10P3

H71W10R

H71W10R8

H71W10R3

PN1.6MPa

H71H-16C

H71H-16P

H71H-16P8

H71H-16P3

H71H-16R

H71H-16R8

H71H-16R3

PN2.5MPa

H71H-25

H71H-25P

H71H-25P8

H71H-25P3

H71H-25R

H71H-25R8

H71H-25R3

PN4.0MPa

H71H-40

H71H-40P

H71H-40P8

H71H-40P3

H71H-40R

H71H-40R8

H71H-40R3

PN6.3MPa

H71H-63

H71H-63P

H71H-63P8

H71H-63P3

H71H-63R

H71H-63R8

H71H-63R3

PN10.0MPa

H71H-100

H71H-100P

H71H-100P8

H71H-100P3

H71H-100R

H71H-100R8

H71H-100R3

PN16.0MPa

H71H-160

H71H-160P

H71H-160P8

H71H-160P3

H71H-160R

H71H-160R8

H71H-160R3

CB/T9112- 9124、
HG20615- 20635、
SH3406

PN2.0MPa

H71H-20C

-

H71H-20P8

H71H-20P3

-

H71H-20R8

H71H-20R3

PN5.0MPa

H71H-50

-

H71H-50P8

H71H-50P3

-

H71H-50R8

H71H-50R3

PN11.0MPa

H71H-110

-

H71H-110P8

H71H-110P3

-

H71H-110R8

H71H-110R3

PN15.0MPa

H71H-150

-

H71H-150P8

H71H-150P3

-

H71H-150R8

H71H-150R3

ANSIB16.5

Class150

H71H-A1C

-

H71H-A1CP8

H71H-A1P3

-

H71H-A1R8

H71H-A1R3

Class300

H71H-A3

-

H71H-A3P8

H71H-A3P3

-

H71H-A3R8

H71H-A3R3

Class600

H71H-A6

-

H71H-A6P8

H71H-A6P3

-

H71H-A6R8

H71H-A6R3

Class900

H71H-A9

-

H71H-A9P8

H71H-A9P3

-

H71H-A9R8

H71H-A9R3

主要零件材料

閥體

WCB(A105)

ZG1Cr18Ni9Ti

CF8(304)

CF3(304L)

ZG1Cr18Ni12Mo2Ti

CF8M(316)

CF3M(316L)

閥瓣

2Cr13

1Cr18Ni9Ti

0Cr18Ni9

00Cr19Ni10

1Cr18Ni12TMo2i

00Cr17Ni12Mo2

00Cr17Ni14Mo2

壓圈

2Cr13

1Cr18Ni9Ti

0Cr18Ni9

00Cr19Ni10

1Cr18Ni12TMo2i

00Cr17Ni12Mo2

00Cr17Ni14Mo2

彈簧

0Cr18Ni9

0Cr18Ni9

0Cr18Ni9

00Cr19Ni10

1Cr18Ni12TMo2i

00Cr17Ni12Mo2

00Cr17Ni14Mo2

適用工況

適用介質

水、蒸汽、 油品等

硝酸等腐蝕性介質

強氧化性 介質

醋酸等腐蝕性介質

尿素等腐 蝕性介質

適用溫度(℃)

-29~425

-196~540

-196~425

-196~540

-196~455

注:本表為常規對夾式止回閥的型號編制,主要零件材料及適用工況,其他要求及其型號編制參見對夾式止回閥型號編制方法

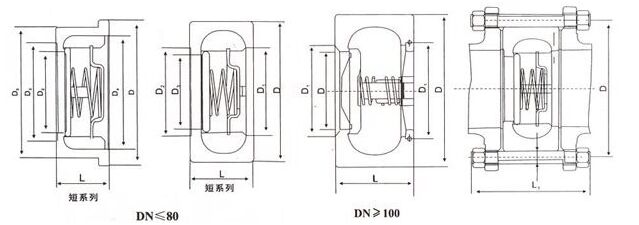

主要尺寸及重量

公稱壓力
PN MPa

公稱通徑
DN mm

尺寸

重量
(Kg)

配管法蘭(供參考)

L

D

D2

D3

D4

D5

螺栓孔中心
圓直徑Dl

螺栓
數量

螺栓
直徑d

螺栓
長度Ll

PN1.0MPa
PN1.6MPa

15

16

52

15

24

31

40

0.12

65

4

M12

75

20

19

62

19

30

40

50

0.24

75

4

M12

90

25

22

70

24

36

47

58

0.34

85

4

M12

90

32

28

83

31

46

56

68

0.53

100

4

M16

100

40

31.5

93

39

55

66

78

0.80

110

4

M16

105

50

40

108

48

65

78

90

1.2

125

4

M16

125

65

46

128

62

80

95

110

1.8

145

4

M16

130

80

50

142

76

96

110

125

2.2

160

8

M16

135

100

65

162

95

115

135

150

3.4

180

8

M16

150

125

90

192

110

125

132

-

9.0

210

8

M16

180

150

106

218

127

150

158

-

14

240

8

M20

210

PN1.0MPa

200

140

273

165

200

208

-

24

295

8

M20

240

PN1.6MPa

200

140

273

165

200

208

-

24

295

12

M20

240

PN2.5MPa

15

16

52

15

24

31

40

0.12

65

4

M12

80

20

19

62

19

30

40

50

0.24

75

4

M12

90

25

22

72

24

36

47

58

0.34

85

4

M12

90

32

28

83

31

46

56

68

0.53

100

4

M16

110

40

31.5

93

39

55

66

78

0.80

110

4

M16

115

50

40

108

48

65

78

90

1.2

125

4

M16

125

65

46

128

62

80

95

110

1.8

145

8

M16

135

80

50

142

76

96

110

128

2.2

160

8

M16

145

100

60

168

95

115

135

150

3.8

190

8

M20

160

125

90

194

110

125

132

-

9.2

220

8

M24

205

150

106

224

127

150

158

-

15

250

8

M24

225

200

140

284

165

200

208

-

26

310

12

M24

260

PN4.0MPa

15

16

52

15

24

31

40

0.12

65

4

M12

80

20

19

62

19

30

40

50

0.24

75

4

M12

90

25

22

72

24

36

47

58

0.34

85

4

M12

90

32

28

83

31

46

56

68

0.53

100

4

M16

110

40

31.5

93

39

55

66

78

0.80

110

4

M16

115

50

40

108

48

65

78

90

1.2

125

4

M16

125

65

46

128

62

80

95

110

1.8

145

8

M16

135

80

50

142

76

96

110

128

2.2

160

8

M16

145

100

60

168

95

115

135

150

3.8

190

8

M20

160

125

90

194

110

125

132

-

9.2

220

8

M24

205

150

106

224

127

150

158

-

15

250

8

M24

225

200

140

291

165

200

208

-

28

320

12

M27

275

主要尺寸及重量

公稱壓力
PN MPa

公稱通徑
DN mm

尺寸

重量
(Kg)

配管法蘭(供參考)

L

D

D2

D3

D4

螺栓孔中心
圓直徑D1

螺栓
數量

螺栓
直徑d

螺栓
長度Ll

PN6.3MPa

15

25

62

15

25

25

0.5

75

4

M12

100

20

31.5

73

19

30

30

0.7

90

4

M16

115

25

35.5

83

24

36

36

1.0

100

4

M16

130

32

40

89

31

43

43

1.3

110

4

M20

140

40

45

104

39

52

52

2.0

125

4

M20

150

50

56

114

48

62

62

3.2

135

4

M20

160

65

63

138

62

75

75

4.5

160

8

M20

170

80

71

148

76

90

90

5

170

8

M20

180

100

80

174

95

112

112

7

200

8

M24

200

125

110

211

110

125

132

13

240

8

M27

245

150

125

248

127

150

158

22

280

8

M30

270

200

160

310

165

200

208

40

345

12

M33

325

PN10.0MPa

15

25

62

15

25

25

0.6

75

4

M12

100

20

31.5

73

19

30

30

1.0

90

4

M16

115

25

35.5

83

24

36

36

1.3

100

4

M16

130

32

40

89

31

43

43

1.6

110

4

M20

140

40

45

104

39

52

52

2.5

125

4

M20

150

50

56

120

48

62

62

3.8

145

4

M24

175

65

63

144

62

75

75

6

170

8

M24

185

80

71

154

76

90

90

7

180

8

M24

195

100

80

181

95

112

112

10

210

8

M27

220

125

110

218

110

132

132

18

250

8

M30

265

150

125

258

127

158

158

30

290

12

M30

285

200

160

324

165

208

208

56

360

12

M33

345

PN16.0MPa
(JB/T74-90)

15

25

58

15

25

25

0.6

75

4

M16

70

20

31.5

69

19

30

30

0.9

90

4

M20

85

25

35.5

79

24

36

36

1.3

100

4

M20

90

32

41

92

31

43

43

1.7

115

4

M22

100

40

45

100

39

52

52

2.2

125

4

M24

110

50

56

142

48

62

62

5.6

165

4

M22

115

65

63

162

62

75

75

7.5

190

8

M27

130

80

71

176

76

90

90

9

205

8

M27

140

100

80

208

95

112

112

14

240

8

M30

155

125

110

247

110

132

132

27

285

8

M36

195

150

125

280

127

158

158

38

318

12

M36

210

200

160

356

165

208

208

76

400

12

M42

260

主要尺寸及重量

公稱壓力
PN MPa

公稱通徑
DN mm

尺寸

重量
(Kg)

配管法蘭(供參考)

L

D

D2

D3

D4

螺栓孔中心
圓直徑D1

螺栓
數量

螺栓
直徑d

螺栓
長度L1

PN16.0MPa
(GB/T9112-9124)
(HG20592-20635)

15

25

62

15

25

25

0.6

75

4

M12

115

20

31.5

73

19

30

30

1.0

90

4

M16

135

25

35.5

83

24

36

36

1.3

100

4

M16

145

32

40

89

31

43

43

1.6

110

4

M20

160

40

45

104

39

52

52

2.5

125

4

M20

170

50

56

120

48

62

62

3.8

145

4

M24

195

65

63

144

62

75

75

6

170

8

M24

210

80

71

154

76

90

90

7

180

8

M24

225

100

80

181

95

112

112

10

210

8

M27

250

125

110

218

110

125

132

18

250

8

M30

295

150

125

258

127

150

158

30

290

12

M30

325

200

160

325

165

200

208

58

360

12

M33

375

注:不同的法蘭標準其尺寸有一定的差異,故配管法蘭的螺栓直徑
d、螺栓長度L,等尺寸僅供參考。
本表中配管法蘭尺寸主要以JB/T74―90標準系列2為依據。

主要尺寸及重量

壓力級

公稱通徑

尺寸

重量
(Kg)

配管法蘭(供參考)

NPS

DN

L

D

D2

D3

D4

螺栓孔心
圓直徑D1

螺栓
數量

螺栓
直徑d

螺栓
長度L1

in

mm

RF

RJ

Class150
PN2.0MPa

1/2

15

25

46

15

25

25

0.28

60.5

4

1/2

M14

90

-

3/4

20

31.5

56

19

30

30

0.42

70

4

1/2

M14

100

-

1

25

35.5

65

24

36

36

0.56

79.5

4

1/2

M14

105

120

11/4

32

40

74

31

43

43

0.75

89

4

1/2

M14

115

130

11/2

40

45

84

39

52

52

1.3

98.5

4

1/2

M14

120

135

2

50

56

103

48

62

62

2.1

120.5

4

5/8

M16

140

155

21/2

65

63

122

62

75

75

2.8

139.5

4

5/8

M16

155

170

3

80

71

135

76

90

90

3.6

152.5

4

5/8

M16

165

180

4

100

80

173

95

112

112

4.8

190.5

8

5/8

M16

175

190

Class300
PN5.0MPa

5

125

110

195

110

125

132

12

216.0

8

3/4

M20

210

225

6

150

125

220

127

150

158

17

241.5

8

3/4

M20

230

245

8

200

160

277

165

200

208

29

298.5

8

3/4

M20

270

285

1/2

15

25

52

15

250

25

0.3

66.5

4

1/2

M14

95

105

3/4

20

31.5

65

19

30

30

0.46

82.5

4

5/8

M16

110

125

1

25

35.5

72

24

36

36

0.6

89

4

5/8

M16

115

130

11/4

32

40

81

31

43

43

0.8

98.5

4

5/8

M16

125

140

11/2

40

45

94

39

52

52

1.5

114.5

4

3/4

M20

140

155

2

50

56

110

48

62

62

2.4

127.0

8

5/8

M16

145

170

主要尺寸及重量

壓力級

公稱通徑

尺寸

重量
(Kg)

配管法蘭(供參考)

NPS

DN

L

D

D2

D3

D4

螺栓孔中心
圓直徑D1

螺栓
數量

螺栓
直徑d

螺栓
長度L1

in

mm

RF

RJ

Class300
PN5.0MPa

11/2

65

63

128

62

75

75

3.0

149.0

8

3/4

M20

170

190

3

80

71

147

76

90

90

4.0

168.5

8

3/4

M20

185

205

4

100

80

179

95

112

112

5.5

200.0

8

3/4

M20

200

220

5

125

110

214

110

125

132

13

235.0

8

3/4

M20

235

255

6

150

125

249

127

150

158

22

270.0

12

3/4

M20

255

275

8

200

160

305

165

200

208

36

330.0

12

7/8

M24

305

325

Class600
PN11.0MPa

1/2

15

25

52

15

25

25

0.4

66.5

4

1/2

M14

95

105

3/4

20

31.5

65

19

30

30

0.8

82.5

4

5/8

M16

110

125

1

25

35.5

72

24

36

36

1.0

89.0

4

5/8

M16

115

130

11/4

32

40

81

31

43

43

1.3

98.5

4

5/8

M16

125

140

11/2

40

45

94

39

52

52

1.8

114.5

4

3/4

M20

145

160

2

50

56

110

48

62

62

2.8

127.0

8

5/8

M16

155

170

21/2

65

63

128

62

75

75

4

149.0

8

3/4

M20

175

195

3

80

71

147

76

90

90

6

168.5

8

3/4

M20

190

210

4

100

80

191

95

112

112

11

216.0

8

7/8

M24

220

240

5

125

110

239

110

125

132

25

267.0

8

1

M27

265

285

6

150

125

264

127

150

158

32

292.0

12

1

M27

290

310

8

200

160

318

165

200

208

52

349.0

12

11/8

M30

345

365

Class900
PN15.0MPa

1/2

15

25

62

15

25

25

0.6

82.5

4

3/4

M20

125

140

3/4

20

31.5

69

19

30

30

0.9

89.0

4

3/4

M20

135

150

1

25

35.5

77

24

36

36

1.2

101.5

4

7/8

M24

155

170

11/4

32

40

87

31

43

43

1.5

111.0

4

7/8

M24

160

175

11/2

40

45

97

39

52

52

2.0

124.0

4

1

M27

175

190

2

50

56

140

48

62

62

5.5

165.0

8

7/8

M24

195

210

21/2

65

63

162

62

75

75

7.5

190.5

8

1

M27

215

230

3

80

71

165

76

90

90

8

190.5

8

7/8

M24

210

225

4

100

80

204

95

112

112

14

235.0

8

11/8

M30

245

260

5

125

110

245

110

125

132

27

279.5

8

11/4

M33

290

310

6

150

125

286

127

150

158

41

317.5

12

11/8

M30

310

325

8

200

160

356

165

200

208

76

393.5

12

13/8

M36

375

390

注:
l、不同的法蘭標準其尺寸有一定的差異故配管法蘭的螺栓直徑d、螺桂長度Ll等尺寸僅供參考。
2、RF表示突面法蘭;RJ表示環連接面法蘭。

對夾式止回閥結構圖:

對夾式止回閥結構圖



本頁URL,復制給好友:
訂貨流程:
1、客戶采購清單傳真至021-51079320或來電咨詢021-51061185或發郵箱shweierdun@163.com
2、收到客戶采購清單,為客戶提供閥門型號選型與報價(價格清單).
3、具體商定:交貨期、特殊要求等事宜.

訂貨須知:
1、 客戶如對產品有特殊要求,須在訂貨合同中提供以下說明:
a.結構長度;
b.連接形式;
c.公稱直徑;
d.產品使用介質及溫度、壓力范圍;
e.試驗、檢驗標準及其他要求。
2、 本廠可根據客戶特定要求配置各類驅動裝置。
3、 如由客戶提供確定的閥門類型和型號時,客戶應正確說明其型號的含義和要求,在供需雙方理解一致的條件下簽訂合同。
4、 期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30%貨款,供方即備料生產。

威爾頓閥門服務體系(以下簡稱我司)
隨著經濟高速發展,市場競爭越來越激烈,用戶對閥門產品的要求也越來越多,并且對服務的要求也越來越高;因?yàn)?,我司銷售部門為適應市場發展的要求,專業設立了服務培訓組,為服務質量添加完善的工作,我公司的售前,售中,售后服務工作經由專業的銷售員來完成。
一、售前服務:
做到技術與銷售的頂尖結合服務,讓用戶的每一次采購都有服務的體驗。
①進行采購前產品技術溝通和交流,主動給予建議。
②在進行產品型號選擇時考慮是否成本合理工礦效率等問題。
③不能達到工礦要求時,根據客戶的特殊要求,安排設計師合理改善。
二、售中服務:
尊重每位用戶;給用戶一份輕松,放心的整體價值服務。
①進行性價比:比價格,比質量,比服務,反思是否有不做到位的地方。
②嚴格按相關標準和技術要求進行閥門的檢測和試驗。
③在合作過程中,依照合同,保質保量準時交貨,隨時保持與用戶聯系。
④定制期間,相關技術人員可來我司進行產品監造和檢驗,同時,我司會提供該產品的結構圖及詳細文件資料,來做監造文件。
⑤對特殊工礦或定做的產品,可協商專業技術員親臨現場指導。
⑥我公司在發貨前以電話進行產品型號、口徑、數量、件數的確認。
三、售后服務:
好的服務鑄就好的企業讓客戶無后顧之憂。
①按合同要求提供產品的合格證,檢驗報告、安裝說明書等。
②顧客在驗收產品過程中,如出現與合同要求不符時,我司接到顧客通知后兩小時內給予處理。
③我司提供十二個月的產品質保期,時間從驗收合格之日起計算。
④在正確安裝和使用下,出現產品質量問題,本公司將負責到底。
包修包換承諾:
①在正常的儲運、安裝、保養、使用條件下,因產品的質量問題不能正常使用時,提供三保四包:保質、保量、保及時、包修、包換、包退、包損失。
②在接到質量信息反饋時,將在24小時內提出處理意見,并做到100小時內趕到現場做處理
③可根據用戶需求協商提供備品、備件和安裝、調試、維修服務。

服務熱線

021-51061185

18964118897

微信名片
