產品名稱 | H61Y國標電站止回閥 |
規格型號 | H61Y |
連接方式 | 焊接 |
結構形式 | 直通式 |
驅動方式 | 手動 |
公稱通徑 | DN15~600mm |
公稱壓力 | PN25.0~32.0MPa |
閥體材質 | 20# A105 |
聯系方式 | 021-51061185 18964118897 白經理 |
官網 | http://yehm.cn |
生產廠家 | 上海威爾頓閥門有限公司 |
H61Y電站止回閥,H61H-250 ,H61H-320,H61Y-P54100V,H61Y-P57170V
特點及優點
●產品設計制造按ASME B16.34、E101 和JB/T3595-93標準的規定
●閥體、閥蓋均為模鍛件。閥瓣整體淬火,并能在閥體內上下移動,介質 倒流時,借介質壓力自動將閥瓣關閉 .
●閥座采用焊接結構,閥瓣、閥座密封面采用堆焊鈷基硬質合金(STL),具有耐磨、耐高溫,抗擦傷性能好,使用壽命.
●止回閥應垂直安裝在水平管道上介質流向從, 下 往上流(正流).
●中部采用自緊式密封結構,壓力越高,密封性能越好.
設計與制造標準:
●設計與制造: ASME B16.34、JB/T3595、E101
●壓力溫度: ANSI B1 6.34、JB/T74 、JB/T3595、E101
●結構長度: ANSI B16.10、E101、GB/T15188.1、JB/T2766
●對焊連接尺寸: ASME B16.25、GB/T12224、E101
●檢驗與試驗:ISO5208、GB/T13927、JB/T3595
電站止回閥:止回閥又稱單向閥或逆止閥,其作用是防止管路中的介質倒流。也屬于止回閥類。
啟閉件靠介質流動和力量自行開啟或關閉,以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類,主要用于介質單向流動的管道上,只允許介質向一個方向流動,以防止發生事故。
電站止回閥按結構劃分,可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和臥式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥為
直通式、以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接和焊接三種。
電站止回閥的安裝應注意以下事頂:
1、在管線中不要使止回閥承受重量,大型的止回閥應獨立支撐,使之不受管系產生的壓力的影響。
2、安裝時注意介質流動的方向應與閥體所票箭頭方向一致。
3、升降式垂直瓣止回閥應安裝在垂直管道上。
4、升降式水平瓣止回閥應安裝在水平管道上。
序號 NO. |
零件名稱 Part Name |
碳鋼系列 Carbon Steel |
合金鋼系列 Alloy steel |
不銹鋼系列 Stainless Steel |
|
ASTM |
|||||
1 |
閥體/Body |
A216/WCB |
A217/WC9 |
A351/CF8 |
A351/CF3M |
2 |
閥座/ Seat Ring |
A105 |
A182/304 |
A182/304 |
A182/316L |
3 |
閥瓣/Disc |
A105 |
A182/F304 |
A182/F304 |
A182/F316L |
4 |
搖桿/Hinge |
A216/WCB |
A217/WC9 |
A351/CF8 |
A351/CF3M |
5 |
自密封川/Pressure Seat |
304+夾柔性石墨/軟鋼 |
316+夾柔性石墨(或軟316) |
316L+夾柔性石墨(或軟316L) |
|
6 |
銷軸/Hinge Pin |
A182F6 |
A182/F304 |
A182/F304 |
A182/F316L |
7 |
閥蓋(芯)/Bonnet |
A216/WCB |
A217/WC9 |
A351/CF8 |
A351/CF3M |
8 |
螺柱/Stud |
A193/B7 |
A193/B16 |
A193/B8 |
A193/B8M |
9 |
六角螺母/ Nut |
A194/2H |
A194/7 |
A194/8 |
A194/8 |
適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
水、蒸汽、油品、硝酸、醋酸等 |
||
適用溫度 |
―29℃~425℃ |
―29℃~550℃ |
―29℃~450℃ |
型號 |
零件名稱 |
|||||||
閥體 |
閥瓣 |
彈簧 |
閥桿 |
填料 |
壓板 |
閥蓋 |
鎖緊螺母 |
|
H61H-250 H61H-320 |
A216/WCB |
A105 |
彈簧鋼 |
A182/F6a |
304+夾柔性石墨 |
A216/WCB |
A216/WCB |
A194/2H |
H61Y-P54100V H61Y-P57170V |
A217/WC9 |
A182/F22 |
彈簧鋼 |
A182/304 |
304+夾柔性石墨 |
A217/WC9 |
A217/WC9 |
A194/7 |
公稱通徑 |
尺寸 |
配管 (mm)外徑×壁厚 |
重 量 (Kg) |
|||||
DN (mm) |
L |
D |
D1 |
D2 |
d |
H |
||
10 |
125 |
30 |
10 |
13 |
10 |
156 |
16×3 |
3 |
15 |
155 |
42 |
14 |
18 |
14 |
170 |
22×4 |
8.5 |
20 |
155 |
42 |
19 |
23 |
14 |
180 |
28×4 |
9 |
25 |
180 |
53 |
19 |
23 |
19 |
200 |
28×4 |
10 |
32 |
180 |
53 |
26 |
30 |
26 |
210 |
38×6 |
14 |
40 |
215 |
75 |
38 |
43 |
33 |
250 |
60×10 |
25 |
50 |
320 |
85 |
48 |
53 |
37 |
300 |
76×12 |
28 |
公稱通徑 |
尺寸 |
配管 (mm) 外徑×壁厚 |
重 量 (Kg) |
|||||
DN (mm) |
L |
D |
D1 |
D2 |
d |
H |
||
65 |
430 |
110 |
67 |
330 |
89×11 |
39 |
430 |
110 |
80 |
470 |
130 |
84 |
340 |
108×14 |
75 |
470 |
130 |
100 |
560 |
165 |
101 |
370 |
133×16 |
148 |
560 |
165 |
125 |
650 |
185 |
124 |
390 |
168×22 |
180 |
650 |
185 |
150 |
730 |
220 |
164 |
400 |
195×15 |
340 |
730 |
220 |
175 |
900 |
240 |
187 |
428 |
219×16 |
400 |
900 |
240 |
200 |
950 |
260 |
200 |
518 |
/ |
603 |
950 |
260 |

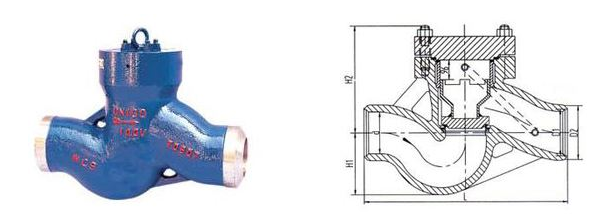

H61Y國標電站止回閥結構圖:
