HH49X微阻緩閉蝶式止回閥
| 產品名稱 | HH49X微阻緩閉蝶式止回閥 |
| 規格型號 | HH46/48/49/X/H |
| 連接方式 | 法蘭 |
| 結構形式 | 緩閉 |
| 驅動方式 | 手動 |
| 公稱通徑 | 40～1000mm |
| 公稱壓力 | 1.0～2.5MPa |
| 閥體材質 | 鑄鋼、鑄鐵、不銹鋼 |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://yehm.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
HH49X微阻緩閉蝶式止回閥產品概述:
上海威爾頓閥門主要生產HH46X、HH48X、HH49X微阻緩閉蝶式止回閥主要用于清水、污水、海水等介質的供、排水管道上，既能防止介質的倒流、又能有效地限制破壞水錘，安裝在水泵出品處，保 證管線的使用安全。
主要特點：
1、體形小、重量輕、結構長度只有旋啟式止回閥的三分之一左右。
2、緩閉系統性能優良，不受管道中介質的影響，閥瓣先速關后緩閉，可防止破壞性水錘。
3、橡膠軟密封，封閉性能好，耐磨損，使用壽命長。
4、橡膠緩沖，啟閉平穩，無震動，無噪音。
5、比老式止回閥流阻小，有明顯的節能效果。
主要技術參數：
|
型 號 |
HH49X-10 |
HH49X-16 |
|
|
公稱壓力 |
PN1.0MPa |
PN1.6MPa |
|
|
公稱通徑 |
DN150～800mm |
DN150～800mm |
|
|
密封試驗壓力 |
1.1MPa |
1.76MPa |
|
|
殼體試驗壓力 |
1.5MPa |
2.4MPa |
|
|
主要零件材料 |
閥 體 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
閥 瓣 |
鋁青銅 |
鋁青銅 |
|
|
閥 桿 |
不銹鋼 |
不銹鋼 |
|
|
彈 簧 |
不銹鋼 |
不銹鋼 |
|
|
閥座密封面 |
橡膠 |
橡膠 |
|
主要外形連接尺寸：
|
公稱通徑 |
主要尺寸 |
法蘭尺寸和螺栓規格 |
|||
|
1.0MPa |
|||||
|
L |
H1 |
H2 |
D1 |
n-Φd |
|
|
100 |
190 |
110 |
210 |
180 |
8-18 |
|
125 |
200 |
123 |
220 |
210 |
8-18 |
|
150 |
210 |
140 |
250 |
240 |
8-23 |
|
200 |
230 |
168 |
280 |
295 |
12-23 |
|
250 |
250 |
195 |
310 |
350 |
12-23 |
|
300 |
270 |
220 |
350 |
400 |
16-23 |
|
350 |
290 |
250 |
410 |
460 |
16-25 |
|
400 |
310 |
283 |
490 |
515 |
20-25 |
|
450 |
330 |
308 |
520 |
565 |
20-25 |
|
500 |
350 |
335 |
585 |
620 |
20-30 |
|
600 |
390 |
390 |
640 |
725 |
24-30 |
|
700 |
430 |
448 |
700 |
840 |
24-34 |
|
800 |
470 |
505 |
750 |
950 |
28-34 |
|
900 |
510 |
555 |
810 |
1050 |
28-34 |
|
1000 |
550 |
610 |
860 |
1160 |
28-34 |
|
1200 |
630 |
725 |
980 |
1380 |
32-41 |

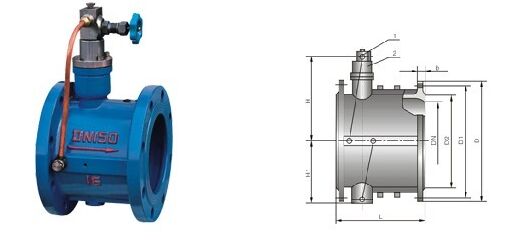

HH49X微阻緩閉蝶式止回閥結構圖:
