D71F,D41F四氟密封蝶閥

更新時間:2024-11-05 09:28:54
產品名稱 D71F,D41F四氟密封蝶閥
規格型號 D71F,D41F
連接方式 對夾式,法蘭式
結構形式 中線型
驅動方式 手動
公稱通徑 40~1600mm
公稱壓力 0.6~1.6MPa
閥體材質 鑄鋼、鑄鐵、不銹鋼
聯系方式 021-51061185 18964118897 白經理
官網 http://yehm.cn
生產廠家 上海威爾頓閥門有限公司
D71F,D41F四氟密封蝶閥產品概述:
適用于各種不同類型工業管道中液體和氣體(包括蒸 氣)的輸送,特別是具有嚴重腐蝕性介質的使用場合,如:硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。
產品特點

1、蝶板,閥桿,閥體,同心設計扭矩小
2、可雙向安裝
3、自清潔式閥座
4、防吹出式閥桿
5、ISO 5211 頂法蘭
6、可選加長式閥桿
7、可提供對夾和法蘭連接方式

執行標準

設計標準 GB12238、API609、JIS B2064;
結構長度 GB/T15188.2
法蘭標準 GB4216、GB9113、GB9115
試驗標準 GB/T13927、JB/T9092
產品型號

材質 型號
對夾式 D71F-10,D71F-16,D371F-10,D371F-16
法蘭式

D41F-10,D41F-16,D341F-10,D341F-16

【產品性能規范】
四氟密封性能規范
公稱壓力(MPa) 1.0 1.6
密封試驗壓力(MPa) 1.1 1.76
殼體試驗壓力(MPa) 1.5 2.4
適用溫度(℃) ≤300℃
材料 閥體、蝶板 HT200襯氟
填料 聚四氟乙烯
手輪、手柄 QT450-10
密封圈 HT200襯氟
閥桿 2Cr13襯氟
【主要外形連接尺寸】
四氟密封蝶閥外形尺寸

DN
(mm)

NPS
(inch)

L

D

D1 D2 F B N-фD W D0 H
PN0.6MPa
40 1 1/2 106 130 100 80 3 16 4-ф14 160   140
50 2 108 140 110 90 3 16 4-ф14 200   160
65 2 1/2 112 160 130 110 3 16 4-ф14 250   160
80 3 114 185 150 125 3 18 4-ф18 250   170
100 4 127 205 170 145 3 18 4-ф18 300   180
125 5 140 235 200 175 3 20 8-ф18 300   275
150 6 140 260 225 200 3 20 8-ф18   200 295
200 8 152 315 280 255 3 22 8-ф18   200 320
250 10 250 370 335 310 3 24 12-ф18   240 385
300 12 270 435 375 362 4 24 12-ф23   240 390
350 14 290 485 445 412 4 26 12-ф23   240 460
400 16 310 535 495 462 4 28 16-ф23   280 510
450 18 330 590 550 518 4 28 16-ф23   280 540
500 20 350 640 600 568 4 30 16-ф23   320 570
600 24 390 755 705 670 5 30 20-ф25   320 660
700 28 430 860 810 775 5 32 24-ф25   360 710
800 32 470 975 920 880 5 34 24-ф30   360 780
900 36 510 1075 1020 980 5 36 24-ф30   380 885
1000 40 550 1175 1120 1080 5 36 28-ф30   400 990
PN1.0MPa
40 1 1/2 106 145 110 85 3 18 4-ф18 160   140
50 2 108 160 125 100 3 20 4-ф18 200   160
65 2 1/2 112 180 145 120 3 20 4-ф18 250   165
80 3 114 195 160 135 3 22 4-ф18 250   170
100 4 127 215 180 155 3 22 8-ф18 300   180
125 5 140 245 210 185 3 24 8-ф18 300   275
150 6 140 280 240 210 3 24 8-ф23   200 295
200 8 152 335 295 265 3 26 8-ф23   200 320
250 10 250 390 350 320 3 28 12-ф23   240 385
300 12 270 440 400 368 4 28 12-ф23   240 390
350 14 290 500 460 428 4 30 16-ф23   240 460
400 16 310 565 515 482 4 32 16-ф25   280 510
450 18 330 615 565 532 4 32 20-ф25   280 540
500 20 350 380 620 585 4 34 20-ф25   320 570
600 24 390 780 725 685 5 36 20-ф30   320 660
700 28 430 895 840 800 5 40 20-ф30   360 710
800 32 470 1010 950 905 5 44 24-ф34   360 780
900 36 510 1110 1050 1005 5 46 28-ф34   380 885
1000 40 550 1220 1160 1115 5 50 28-ф34   400 990

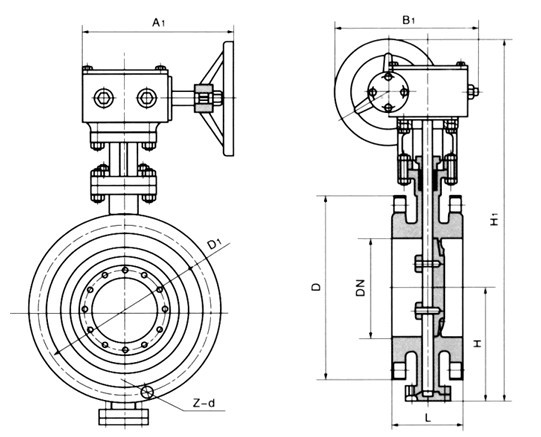

D71F,D41F四氟密封蝶閥結構圖片:


D71F,D41F四氟密封蝶閥
