復合式排氣閥
| 產品名稱 | 復合式排氣閥 |
| 規格型號 | CARX |
| 連接方式 | 法蘭,螺紋 |
| 結構形式 | 直通式 |
| 驅動方式 | 手動 |
| 公稱通徑 | 25mm～200mm |
| 公稱壓力 | 1.0MPa、1.6MPa |
| 閥體材質 | 鑄鋼、鑄鐵、不銹鋼 |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://yehm.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
CARX復合式排氣閥產品概述：
CARX復合式排氣閥的閥體為橢圓桶狀，閥門內件包括不銹鋼浮球、杠桿及閥瓣。復合式排氣閥一般安裝在泵出口處或配水管線中，用來排除集積在管中的空氣，以提高管線及不泵的使用效率，當管內一旦產生負壓時，復合式排氣閥可迅速吸入外界空氣，以防止管線因負壓而損壞。適用介質溫度：0~80℃。
工作原理
當管內開始注水時，復合式排氣閥閥瓣處在開啟的位置，進行大量排氣，當空氣排完時，閥內充滿水，浮球上升并帶動閥瓣關閉，停止排氣，當管內水正常輸送時，如有少量空氣聚集在閥內到相當?shù)某潭?，閥內水位下降，此時空氣由小孔排出。當水泵停止時，管內水流空或遇管內產生負壓，此時塞頭迅速開啟，吸入空氣，確保管線安全。
主要參數
|
型號 |
試驗壓力(MPa) |
公稱通徑 |
連接形式 |
公稱壓力DN(MPa) |
|
|
殼體實驗壓力 |
密封實驗壓力 |
||||
|
CARX-10 |
1.5 |
1.1 |
25-32 |
內螺紋 |
1.0 |
|
50-200 |
法蘭 |
1.6 |
|||
主要零件材料
|
零件名稱 |
閥體 |
閥蓋 |
浮球 |
杠桿架 |
杠桿 |
塞頭 |
|
材料 |
球墨鑄鐵 |
球墨鑄鐵 |
不銹鋼 |
不銹鋼 |
不銹鋼 |
鉛青鋼 |
主要外形尺寸：(法蘭連接尺寸按BG4216-84標準)
|
公稱通徑 DN |
尺 寸 mm |
||||
|
L |
L1 |
H |
Z |
d |
|
|
25 |
280 |
176 |
330 |
- |
- |
|
32 |
280 |
176 |
330 |
- |
- |
|
50 |
360 |
208 |
475 |
4 |
17.5 |
|
65 |
360 |
208 |
475 |
4 |
17.5 |
|
80 |
400 |
244 |
552 |
8 |
17.5 |
|
100 |
465 |
275 |
623 |
8 |
17.5 |
|
150 |
537 |
332 |
686 |
8 |
22 |
|
200 |
537 |
332 |
868 |
8/12 |
22 |

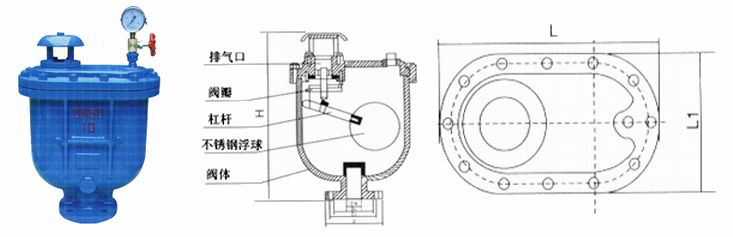

CARX復合式排氣閥結構圖：
