產品展示
ZYA-9000活塞式水錘吸納器
| 產品名稱 | ZYA-9000活塞式水錘吸納器 |
| 規格型號 | ZYA-9000 |
| 連接方式 | 法蘭式 |
| 結構形式 | 活塞式 |
| 驅動方式 | 手動 |
| 公稱通徑 | 15～65mm |
| 公稱壓力 | 1.6MPa～2.5MPa |
| 閥體材質 | 鑄鋼、鑄鐵、不銹鋼 |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://yehm.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
ZYA-9000活塞式水錘吸納器產品概述：
活塞式水錘吸納器也稱為活塞式水錘消除器能在無需阻止流體流動的情況下，有效地消除各類流體在傳輸系統可能產生的水外錘和浪涌發生的不規則水擊波震蕩，從而達到消除具有破壞性的沖擊波，起到保護之目的。
工作原理：
YQ9000-16/25P活塞式水錘消除器的內部有一密閉的容氣腔，下端為一活塞，當沖擊波傳入水錘消除器時，水擊波作用于活塞上，活塞將往容氣腔方向運動。活塞運動的行程與容氣腔內的氣體壓力、水擊波大小有關，活塞在一定壓力的氣體和不規則水擊雙重作用下，做上下運動，形成一個動態的平衡，這樣就有效地消除了不規則的水擊波震蕩。
零部件材料：
|
公稱壓力PN(MPa) |
1.6 |
2.5 |
|
|
試驗壓力MPa |
殼體強度 |
2.4 |
3.75 |
|
密封試壓 |
1.76 |
2.75 |
|
|
容器腔壓力 |
50%-70% |
||
|
連接形式 |
法蘭連接 |
||
|
適用介質 |
無雜物的清水、污水 |
||
|
使用介質溫度 |
0-80℃ |
||
主要外形及連接尺寸：
|
公稱通徑DN |
L |
公稱通徑DN |
L |
||||
|
管徑 |
mm |
1.6MPa |
2.5MPa |
管徑 |
mm |
1.6MPa |
2.5MPa |
|
1/2 |
15 |
200 |
220 |
3 |
80 |
510 |
520 |
|
3/4 |
20 |
300 |
320 |
4 |
100 |
575 |
585 |
|
1 |
25 |
320 |
340 |
5 |
125 |
600 |
600 |
|
1 1/4 |
40 |
350 |
380 |
6 |
150 |
645 |
645 |
|
1 1/2 |
40 |
350 |
380 |
8 |
200 |
730 |
755 |
|
2 |
50 |
365 |
385 |
10 |
250 |
820 |
855 |
|
2 |
65 |
465 |
485 |
12 |
300 |
920 |
955 |
安裝與維護及注意事項：

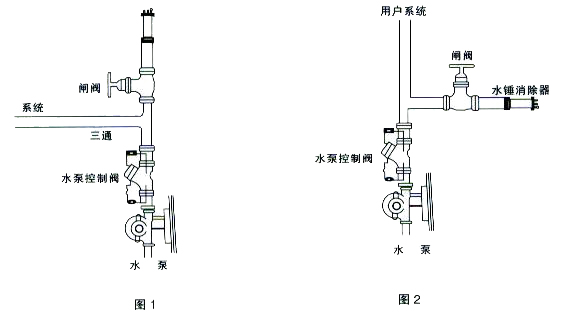

DN15~50為螺紋連接，用標準三通垂直裝于管道，用于支管系統消除管道不規則水擊波和噪聲。 DN50~300為法蘭連接，用標準三通外接。YQ9000-16/25P活塞式水錘吸納器應盡量安裝在水擊源附近，其安裝應便于水擊波無阻礙地通向消除器，安裝示意圖如下二例：
注意事項：
1、閥體上的壓力表，安裝前顯示閥體氣室壓力，安裝后顯示管道壓力。
2、安裝前請確認，水錘消除器氣室壓力不得高于管道壓力
3、當揚程50m以上，壓力5Kgf/cm2以上時，建議長道管下方及逆止閥止閥上方轉角處各安裝一只水錘消器。
4、為考慮維修，建議保留10cm閥體與墻面間隙，方便維修動作。
5、若管道內水壓力較低，或水錘消除器氣室壓力較低，皆可帖水錘消除器上方注氣栓加入氣壓或釋放壓。
6、水錘消除器氣室壓力，維持于管道壓力50%~70%時水錘消除器效果較佳
7、二次側為開放壓力場合，例定水位閥，衛浴器具，水龍頭等注氣1-1.3Kgf/cm2較適合
