保溫夾套對夾式球閥
| 產品名稱 | 保溫夾套對夾式球閥 |
| 規格型號 | BQ71F/H |
| 連接方式 | 對夾式 |
| 結構形式 | 浮動直通 |
| 驅動方式 | 手動 |
| 公稱通徑 | 50-200A |
| 公稱壓力 | 1.0～16MPa |
| 閥體材質 | WCB 20# A105 304 304L 316 316L |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://yehm.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
保溫夾套對夾式球閥產品概述:
BQ41F保溫夾套式球閥系列主要適用于石油、化工、制藥、冶金、電力等各類系統中，以輸送常溫下會凝固的高粘度介質。其球閥的夾套焊接在閥門的兩端密封面之間，閥門的側面和底部設有夾套的標準連接口。由于增加了夾套，此種閥門的端部連接尺寸比同一規格的尺寸大一到兩個規格。閥門的端部連接型式有法蘭和對夾兩種。夾套中可自由的通過蒸汽其他熱保溫介質，確保粘稠的介質順暢的通過閥門。
產品特點
1、保溫夾套式球閥既能防止管路中粘稠的介質凝固，又能降低管路中低溫介質的熱量損失;
2、采用鋼管焊接夾套比鑄造的更加耐壓、牢固和可靠;
3、由于閥門的通徑與管道內徑一致，介質呈直線流動，流阻小，較適用于易凝固、高粘性液體介質;
4、保溫球閥閥體采用整體(一片式)結構，體積小，其重量比同類球閥的體積小、重量輕。
執行標準
設計規范： GB/T 12237 API 6D API 608 BS 5351
法蘭連接： GB/T 9113 ASME B16.5
試驗與檢驗：GB/T 13927 API 598 API 6D

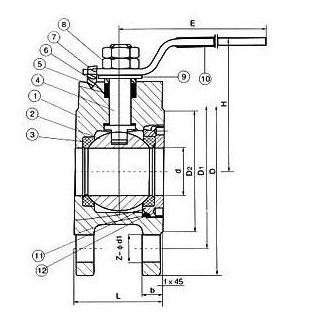

圖中數字解析：1表示閥體，2表示連接口，3表示夾套，4表示鎖緊螺母，5表示O型圈，6表示密封圈，7表示球體，8表示閥桿，9表示墊片，10表示填料墊，11表示填料，12表示填料壓蓋，13表示螺釘，14表示定位片，15表示擋圈，16表示螺釘，17表示手柄。
主要外形尺寸
|
PN |
DN |
NPS |
A |
A1 |
do |
H |
H1 |
H2 |
H3 |
W |
M |
L |
L1 |
E |
法蘭規格 |
|
1.0MPa |
15 |
1/2 |
110 |
50 |
15 |
63 |
101 |
126 |
- |
130 |
ZG3/4 |
147 |
110 |
58.5 |
DN40(1 1/2) |
|
20 |
3/4 |
117 |
55 |
20 |
82 |
101 |
126 |
- |
160 |
ZG3/4 |
147 |
117 |
58.5 |
DN40(1 1/2) |
|
|
25 |
1 |
127 |
60 |
25 |
85 |
106 |
137 |
- |
160 |
ZG3/4 |
156 |
127 |
63.5 |
DN50(2) |
|
|
40 |
1 1/2 |
165 |
80 |
40 |
100 |
125 |
169 |
- |
230 |
ZG3/4 |
181 |
165 |
62.5 |
DN65(2 1/2) |
|
|
50 |
2 |
178 |
90 |
51 |
153 |
135 |
179 |
576 |
230 |
ZG3/4 |
218 |
178 |
68 |
DN80(3) |
|
|
80 |
3 |
229 |
120 |
76 |
195 |
217 |
258 |
643 |
400 |
ZG3/4 |
275 |
229 |
82 |
DN150(6) |
|
|
100 |
4 |
254 |
140 |
102 |
213 |
265 |
322 |
715 |
700 |
ZG3/4 |
300 |
254 |
83 |
DN200(8) |
|
|
150 |
6 |
292 |
160 |
152 |
235 |
355 |
415 |
848 |
1100 |
ZG1 |
403 |
292 |
95 |
DN250(10) |
|
|
200 |
8 |
330 |
180 |
203 |
342 |
410 |
527 |
903 |
1500 |
ZG1 |
492 |
330 |
100 |
DN300(12) |
保溫夾套對夾式球閥結構圖:
