產品名稱 | Y44H波紋管減壓閥 |
規格型號 | Y44H |
連接方式 | 法蘭 |
結構形式 | 膜片式,活塞式 |
驅動方式 | 手動 |
公稱通徑 | 20mm~150mm |
公稱壓力 | 1.0mpa~2.5mpa |
閥體材質 | 鑄鐵、鑄鋼、不銹鋼 |
聯系方式 | 021-51061185 18964118897 白經理 |
官網 | http://yehm.cn |
生產廠家 | 上海威爾頓閥門有限公司 |
波紋管減壓閥使用原理和結構說明:
閥前進口介質壓力從閥瓣和閥體密封圈開啟間隙進入體腔使介質壓力流滿波紋管的組合箱,波紋管和彈簧因受介質壓力的擠壓而壓縮,閥瓣隨著閥桿位移,閥瓣產生對閥體密封圈的關閉,將閥前介質截止,不作閥后介質壓力的補充。當閥后的介質壓力降低,波紋管因受調節彈簧的徑項力,使波紋管疊紋變形,閥桿將閥瓣頂開。使介質通過閥體密封圈補充閥后壓力的降低。
本閥是由閥體、閥蓋、閥瓣、閥體密封圈、閥桿、波紋管、調節彈簧等零件組成,體腔進口組裝有閥瓣、閥體密封圈和輔彈簧,輔彈簧是保持閥瓣和閥體密封圈自動的密封,出口體腔組裝彈性密封元件(波紋管)即保證閥后介質壓力的泄漏和克服壓力不均勻度的補償。螺釘是調整彈簧負荷壓力減壓閥工作性能
Y44H波紋管減壓閥主要外形尺寸和連接尺寸:
公稱壓力PN(MPa) |
公稱通徑MPa(MM) |
尺寸MM |
||
L |
H |
H1 |
||
1.0 1.6 |
20 |
140 |
87 |
293 |
25 |
160 |
87 |
293 |
|
32 |
180 |
92 |
293 |
|
40 |
200 |
100 |
303 |
|
50 |
230 |
106 |
308 |
|
65 |
260 |
123 |
310 |
|
80 |
310 |
140 |
380 |
|
100 |
350 |
150 |
400 |

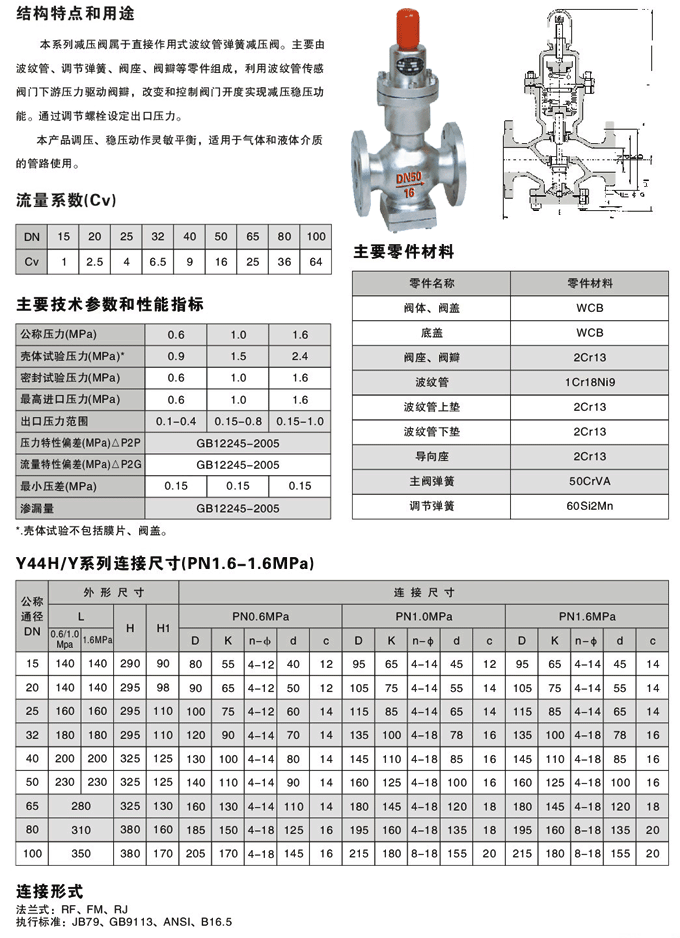

Y44H波紋管減壓閥結構圖:
