產品展示
三片式活接對焊球閥
| 產品名稱 | 三片式活接對焊球閥 |
| 規格型號 | Q61F |
| 連接方式 | 焊接式 |
| 結構形式 | 浮動直通 |
| 驅動方式 | 手動 |
| 公稱通徑 | 1/4~2“” |
| 公稱壓力 | 1.6～6.4MPa |
| 閥體材質 | 鑄鋼、不銹鋼 |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://yehm.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
三片式活接對焊球閥產品概述:
三片式對焊球閥是指關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。三片式球閥，是被廣泛采用的一種新型閥門。
設計特點和執行標準
公稱壓力：1.6-6.4MPa
適用溫度范圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W.O.G）。
對焊標準（BW）：GB12224?ANSI B 16?25
適用范圍
城建、化工、冶金、石油、制藥、食品、飲料、環保
三片式活接對焊球閥 主要連接尺寸及重量產品列表
|
|
1/4″ |
3/8″ |
1/2″ |
3/4″ |
1″ |
1 1/4″ |
2 1/2″ |
2″ |
|
d |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50.8 |
|
D |
17 |
17 |
21 |
26 |
31 |
38 |
46 |
60 |
|
L |
150 |
150 |
180 |
195 |
210 |
225 |
260 |
300 |
|
H |
48 |
48 |
54 |
57 |
73 |
79 |
81 |
97 |
|
E |
120 |
120 |
120 |
130 |
154 |
154 |
185 |
185 |
三片式活接對焊球閥 主要零件材料 產品列表
|
|
零件名稱 |
材質 |
|
1 |
螺栓 |
不銹鋼SS304 |
|
2 |
彈簧墊圈 |
不銹鋼SS304 |
|
3 |
螺母 |
不銹鋼SS304 |
|
4 |
閥蓋 |
不銹鋼CF8/CF8M |
|
5 |
螺母 |
不銹鋼CF8 |
|
6 |
套管 |
不銹鋼CF8 |
|
7 |
墊圈 |
聚四氟乙烯PTFE |
|
8 |
閥體 |
不銹鋼CF8/CF8M |
|
9 |
球 |
不銹鋼CF8M |
|
10 |
閥座 |
聚四氟乙烯PTFE |
|
11 |
閥桿 |
不銹鋼SS316 |
|
12 |
填料 |
聚四氟乙烯PTFE |
|
13 |
壓緊螺母 |
不銹鋼SS304 |
|
14 |
手柄 |
不銹鋼SS304 |
|
15 |
彈簧墊圈 |
不銹鋼SS304 |
|
16 |
螺母 |
不銹鋼SS304 |
|
17 |
鎖片 |
不銹鋼SS304 |
|
18 |
手柄套 |
塑料 |

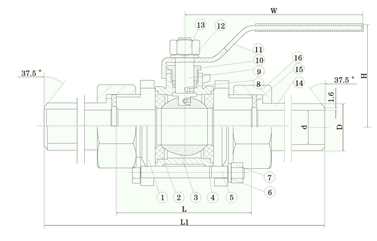

三片式活接對焊球閥結構圖:
