產品名稱 | ZJHP氣動高壓帶散熱器帶手動調節閥 |
規格型號 | ZJHP |
連接方式 | 法蘭 |
結構形式 | 無 |
驅動方式 | 氣動 |
公稱通徑 | DN20-DN200 |
公稱壓力 | 1.6mpa~6.4mpa |
閥體材質 | 鑄鋼,不銹鋼 |
聯系方式 | 021-51061185 18964118897 白經理 |
官網 | http://yehm.cn |
生產廠家 | 上海威爾頓閥門有限公司 |

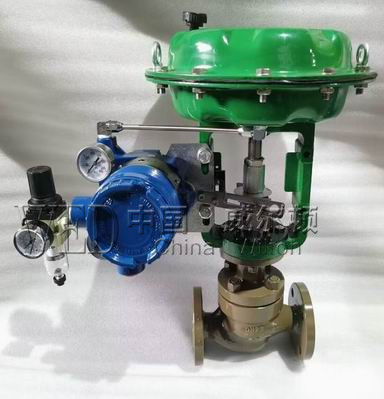

ZJHP氣動高壓帶散熱器帶手動調節閥概述:
ZJHP(M)型(散熱片)氣動高溫調節閥由氣動薄膜多彈簧執行機構和精小型單座閥組成。具有可靠的動作性能,流量特性,可調范圍大,閥座泄漏量小,操作穩定,多彈簧執行機構高度低、重量輕、裝備簡便,精小型閥體結構緊湊、流道通暢,具有較大的流量系數。適用于對泄露量要求嚴格、閥前后壓差低及有一定粘度和含少量纖維介質的場合。
氣動調節閥按照開關方式的不同可分為氣關式和氣開式兩種。氣關式閥由正作用執行機構和閥構成。當輸入信號壓力由下限值改變?yōu)樯舷拗禃r(shí),閥從全開到全關。氣開式閥由反作用執行機構和閥組成,當輸入信號壓力由下限值改變?yōu)樯舷拗禃r(shí),閥從全關到全開。
技術參數:
閥體部分
閥體型式:鑄造球型閥
公稱通徑:DN20、25、32、40、50、65、80、100、200
公稱壓力:PN 1.6、2.5、4.0、6.4、10Mpa
ANSI 150、300、600Lb
JIS 10K、20K、30K
連接方式:法蘭:FF、RF、RTJ、等
焊接:SW、BW
法蘭距:符合IEC 534
閥蓋形式:標準型、加長型(散熱、低溫、波紋管密封)
填料:V型聚四氟乙烯、柔性石墨填料等
密封墊:金屬夾石墨密封墊
執行機構:氣動:薄膜多彈簧執行機構氣開式、氣關式、雙作用氣缸式執行機構
電動:普通型381L PSL、防爆型381L系列
定位器:電氣閥門定位器、智能型數字定位器
附件:電磁閥、閥位反饋器、手操機構、保位閥、空氣過濾減壓器等
閥內部件
閥芯型式:?jiǎn)巫?、套筒型閥芯
流量特性:等百分比、線性、快開
內件材質:標準材質組合及使用溫度、壓力范圍請參閱附錄
閥體材質:WCB、WC9、CF8、CF8M等
閥蓋材質:WCB、WC9、CF8、CF8M
閥芯材質:304、304+STL/PTFE、316、316+STL/PTFE
填料材質:“V”型PTFE、 柔性石墨、波紋管
閥門尺寸 | L | H1 | H2 | h1 | C | 執行機構 | ||||||
inch | mm | ANSI 150 PN16、25 | ANSI 300 PN40 | ANSI 600 PN64、100 | ||||||||
3/4 | 20 | 184 | 7.25 | 184 | 7.25 | 206 | 8.12 | 425 | 53 | 213 | 288 | ZHB-22 |
1 | 25 | 184 | 7.25 | 184 | 7.25 | 210 | 8.25 | 435 | 58 | 218 | 288 | ZHB-22 |
111/4 | 32 | 200 | 7.87 | 200 | 7.87 | 251 | 9.88 | 448 | 70 | 231 | 288 | ZHB-22 |
1 1/2 | 40 | 222 | 8.75 | 222 | 8.75 | 251 | 9.88 | 448 | 75 | 231 | 288 | ZHB-23 |
2 | 50 | 254 | 10 | 254 | 10 | 286 | 11.25 | 487 | 83 | 255 | 288 | ZHB-23 |
21/2 | 65 | 276 | 10.88 | 276 | 10.88 | 311 | 12.25 | 628 | 93 | 311 | 360 | ZHB-34 |
3 | 80 | 298 | 11.75 | 317 | 12.5 | 337 | 13.25 | 645 | 98 | 328 | 360 | ZHB-34 |
4 | 100 | 352 | 13.88 | 368 | 14.5 | 394 | 15.5 | 656 | 115 | 328 | 360 | ZHB-34 |
5 | 125 | 420 | 16.53 | 400 | 15.75 | 500 | 19.69 | 806 | 125 | 389 | 470 | ZHB-45 |
6 | 150 | 451 | 17.75 | 473 | 18.62 | 508 | 20 | 857 | 143 | 440 | 470 | ZHB-45 |
8 | 200 | 600 | 21.38 | 568 | 22.38 | 610 | 24 | 926 | 180 | 514 | 470 | ZHB-45 |
