產品名稱 | ZJHPF46氣動襯氟調節閥 |
規格型號 | ZJHPF46 |
連接方式 | 法蘭 |
結構形式 | 無 |
驅動方式 | 氣動 |
公稱通徑 | DN20-DN150 |
公稱壓力 | 1.6mpa-6.4mpa |
閥體材質 | 鑄鋼,不銹鋼 |
聯系方式 | 021-51061185 18964118897 白經理 |
官網 | http://yehm.cn |
生產廠家 | 上海威爾頓閥門有限公司 |

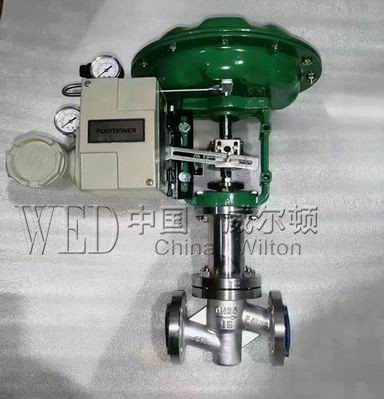

ZJHPF46氣動襯氟調節閥概述:
氣動襯氟調節閥是由氣動薄膜執行機構和直通單座襯氟塑閥兩部分組成。氣動襯氟調節閥接觸腐蝕介質的部位均采用耐腐蝕、抗老化的聚全氟乙丙烯,高壓襯氟塑工藝,又采用聚四氟乙烯波紋管密封。氣動襯氟調節閥具有對酸、堿、王水等高強腐蝕介質和有毒揮發的氣體、液體介質流量的調控。因而廣泛適用于化工、冶金、醫藥等行業中。
ZJHPF46氣動襯氟調節閥特點:
1、耐腐性好:閥體內腔、閥芯、閥座、均包襯有3mm厚的聚全氟乙丙烯,能耐強腐蝕性流體。
2、密封性能好:采用聚四氟乙烯波紋管和填料雙重密封。
3、泄漏量小。由于閥芯、閥座采用軟密封,確保無滲漏。
4、調節精度高:采用精小型的氣動執行機構和電動執行機構,體積小,重量輕。
ZJHPF46氣動襯氟調節閥氣動執行機構:
型號 | ZHA-22 | ZHA-23 | ZHB-34 | ZHA-45 |
有效面積cm2 | 350 | 350 | 560 | 900 |
行程mm | 16 | 25 | 40 | 60 |
彈簧范圍KPa | 20~100(標準):40~200; |
氣動襯氟調節閥允許壓差
供氣壓力 | 彈簧范圍 | 允許壓差 | |||||||||
公稱通徑 | |||||||||||
G3/4" | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | ||
1.4 | 0.2~1.0 | 16 | 16 | 8 | 5 | 5 | 3 | 2.5 | 2 | 1.2 | 0.8 |
4.0 | 0.8~2.4 | 16 | 16 | 16 | 12 | 11 | 7 | 6.5 | 4.5 | 2.8 | 2.0 |
ZJHPF46氣動襯氟調節閥性能:
泄漏量:小于閥額定容量的0.01%
回差:帶定位器:小于全行程的1%
基本誤差:帶定位器:小于全行程的±1%
注:采用標準的V型聚四氟乙烯填料
可調范圍30:1
ZJHPF46氣動襯氟調節閥Kv值和行程:
公稱通徑 | G3/4" | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | ||||||||
閥座直徑 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 | 26 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
Kv值 | 0.08 | 0.12 | 0.20 | 0.32 | 0.50 | 0.80 | 1.2 | 2.0 | 3.2 | 5.0 | 8 | 12 | 20 | 32 | 50 | 70 | 100 | 240 |
額定行程 | 10 | 16 | 25 | 40 | 60 |
ZJHPF46氣動襯氟調節閥外形尺寸:
公稱通徑 | G3/4" | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
L | 116 | 180 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 480 |
A | 267 | 267 | 267 | 267 | 267 | 267 | 350 | 350 | 350 | 470 |
H | 401 | 445 | 485 | 495 | 523 | 532 | 697 | 699 | 699 | 817 |
H1 | 50 | 65 | 70 | 80 | 71 | 88 | 102 | 140 | 170 | 190 |
