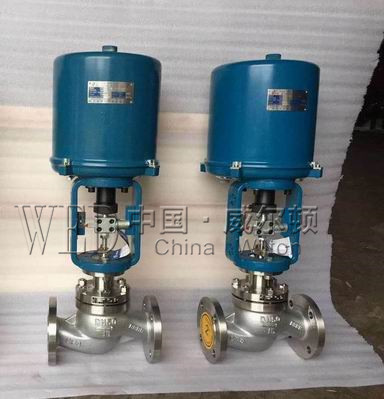

產品名稱 | ZDLP智能電子式套筒調節閥 |
規格型號 | ZDLP |
連接方式 | 法蘭 |
結構形式 | 無 |
驅動方式 | 電動 |
公稱通徑 | DN20-DN200 |
公稱壓力 | 1.6mpa~16.0mpa |
閥體材質 | 碳鋼,不銹鋼 |
聯系方式 | 021-51061185 18964118897 白經理 |
官網 | http://yehm.cn |
生產廠家 | 上海威爾頓閥門有限公司 |
ZDLP智能電子式套筒調節閥產品概述:
電動調節閥是一種壓力平衡式電動智能調節閥。配用智能型電動執行機構,接受統一的4-20mA或1-5V·DC的標準信號,將電流信號轉變成相對應的直線位移,自動地控制調節閥開度,達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。智能型電動調節閥總體結構緊湊、重量輕、穩定性好、防護等級高。所以電動智能調節閥廣泛應用于大型火電廠、化工廠、水處理和污水處理、天然氣油田、鋼鐵廠等自動控制系統中。
智能型電動不銹鋼調節閥主要技術參數:
閥體
閥體形式 | 直通鑄造S型閥體 |
公稱通徑 | DN20~300mm |
公稱壓力 | PN1.6、2.5、4.0、6.4、10.0、16.0 |
法蘭標準 | GB/T9113、JB/T79 |
連接形式 | 法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內) |
閥蓋形式 | 標準型-17~+230℃、高溫型+230~+450℃、低溫型-60~-196℃、波紋管密封型-40~+350℃ |
壓蓋型式 | 螺栓壓緊式 |
密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
閥內件
閥芯形式 | 單座式、套筒式、籠式 |
流量特性 | 線性、等百分比 |
執行機構
執行器型號 | 智能型 |
主要技術參數 | 電源電壓:220V/50Hz、輸入信號:4-20mA或1-5V·DC、輸出信號:4-20mA·DC |
防護等級:相當IP55、隔爆標志:ExdⅡBT4、ExdⅡBT6(特殊訂貨)、手操功能:手柄 | |
環境溫度:-25~+70℃、環境濕度:≤95% |
產品特點 | 閥體參數 | |
結構優越:等截面低流阻流道,額定流量系數大 | 公稱壓力 PN10、PN16、PN40、PN64 | |
調節性好:可調范圍大,流量特性可選等百分比或線性 | 連接方式 法蘭式、(特制:焊接式) | |
密封性好:可選擇軟密封、波紋管密封,提高密封性能 | 閥體材質 WCB、SS304、SS316、SS316L | |
應用普遍:多種閥座結構、散熱片,適應不同壓差溫度 | 閥芯材質 SS、SS304、SS316、SS316L、司太萊堆焊 | |
技術參數 | 密封材料 PTFE、硬密封、特殊高溫材料 | |
作用方式 電開式、電關式 | 波 紋 管 SS、SS304、SS316 | |
閥座結構 P單座 | 填 料 聚四氟乙烯、柔性石墨 | |
流量特性 等百分比、線性 | 推 桿 襯套2Cr13 | |
可調范圍 50:1 | 墊 片 橡膠石棉板、1Cr18Ni9Ti 石棉纏繞墊片 | |
密封等級 Ⅲ、Ⅳ、Ⅴ、Ⅵ | 法蘭標準 GB9113-88、JB/T79-94、GB2555-81 | |
基本誤差 ±2.5% | 特制法蘭 ANSI、JIS、DIN | |
環境溫度 -30℃~+70℃(防爆型:-20℃~+60℃) | 流體溫度 | C3組-20℃~200℃ |
輸入信號 4~20mA DC、0~10V DC | C4組-40℃~250℃ | |
輸出信號 4~20mA DC、0~10V DC | C5組-40℃~450℃ | |
電源電壓 AC220V50HZ;380V.AC 50Hz 24AC/DC | C7組-60℃~450℃ |
主要技術參數和性能指標 | |||||||||||||||
公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
10 | 12 | 15 | 20 | ||||||||||||
額定流量系數Kv | 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
等百分比 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
額定行程L(mm) | 16 | 25 | 40 | 60 | |||||||||||
允許泄漏量 | 單座 | 硬密封:IV級 軟密封:VI級 | |||||||||||||
套筒 | 硬密封:II級 軟密封:VI級 | ||||||||||||||
使用環境溫度 | 電動調節閥:≤95% |
本產品性能指標貫徹GB/T4213-92。 配套用電動執行機構有關技術參數 |
配套電動執行機構有關技術參數 | ||||||||||||
公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
電機型號 | 普通型 | ZAZ-60 DKZ-310 | ZAZ-60 DKZ-310 | DKZ-410 | DKZ-410 DKZ-510 | |||||||
電子型 | JHZAZ1 | JHZAZ2 | JHZAZ3 | JHZAZ3 | ||||||||
電機推力(N) | 普通型 | 400 4000 | 400 4000 | 6400 | 6400 16000 | |||||||
電子型 | 2000 | 4000 | 6000 | 8000 | ||||||||
全行程時間(S) | 普通型 | 12.5 | 20 | 32 | 48 | |||||||
電子型 | 30 | 30 | 48 | 60 | ||||||||
消耗功率(W) | 普通型 | 28 | 35 | |||||||||
電子型 | 6 | 15 | 25 | 40 |
允許壓差 電動單座調節閥允許壓差表 | ||||||||||||||
公稱通徑/推力(N) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
10 | 12 | 15 | 20 | |||||||||||
400 | 3.90 | 2.71 | 1.71 | 0.95 | 0.62 | 0.37 | 0.24 | 0.15 | ||||||
2000 | 6.40 | 6.40 | 6.40 | 4.87 | 3.11 | |||||||||
4000 | 6.40 | 6.40 | 6.40 | 6.40 | 6.11 | 3.73 | 2.39 | 1.53 | ||||||
6000 | 1.38 | 0.91 | 0.54 | |||||||||||
6400 | 1.45 | 0.95 | 0.61 | 0.40 | 0.28 | 0.15 | ||||||||
8000 | 0.50 | 0.34 | 0.19 | |||||||||||
16000 | 0.98 | 0.68 | 0.38 |
外形尺寸及重量 (普通型) 單位:mm | ||||||||||||
公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
A | 460 | 530 | 630 | |||||||||
B | 230 | 230 | 260 | |||||||||
H1 | 490 | 540 | 625 | |||||||||
L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
H2 | 175 | 180 | 215 | 218 | 230 | 280 | 285 | 315 | 400 | 460 | 540 | |
H3 | 53 | 57.5 | 70 | 75 | 82.5 | 92.5 | 100 | 110 | 125 | 142.5 | 170 | |
重量kg | PN16/40 | 50 | 52 | 54 | 56 | 58 | 75 | 87 | 95 | 132 | 135 | 155 |
PN64 | 53 | 56 | 58 | 65 | 68 | 84 | 110 | 129 | 177 | 180 | 210 |
外形尺寸及重量 (電子型) 單位:mm | ||||||||||||
公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
d | Φ155 | Φ162 | Φ170 | |||||||||
H4 | 290 | 325 | 380 | |||||||||
L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
H5 | 175 | 180 | 215 | 218 | 230 | 280 | 285 | 315 | 400 | 460 | 540 | |
H6 | 53 | 58 | 70 | 75 | 82 | 92 | 100 | 110 | 125 | 142 | 170 | |
重量kg | PN16/40 | 10 | 12 | 15 | 17 | 18 | 34 | 87 | 54 | 76 | 79 | 100 |
PN64 | 13 | 16 | 19 | 26 | 27 | 43 | 100 | 85 | 12 | 125 | 150 |
備注: |
法蘭密封面型式:PN10、PN16為凸面,PN40、PN64為凹凸面、閥體為凹面。 |
結構長度:按GB12221-89標準 |
夾套保溫型夾套載熱體接口:對焊Φ18*4 |
閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。如:ANSI、JIS、JPI等標準。 |
