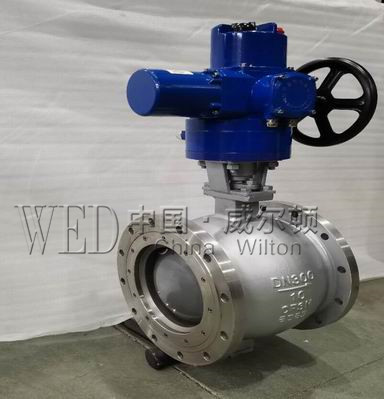

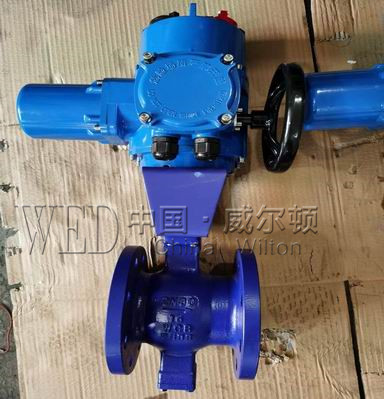

產品名稱 | VQ940F電動帶手動球閥 |
規格型號 | VQ940F |
連接方式 | 法蘭 |
結構形式 | 無 |
驅動方式 | 電動 |
公稱通徑 | DN50-DN1200 |
公稱壓力 | 1.6mpa~4.0mpa |
閥體材質 | 碳鋼,不銹鋼 |
聯系方式 | 021-51061185 18964118897 白經理 |
官網 | http://yehm.cn |
生產廠家 | 上海威爾頓閥門有限公司 |
產品概述:
VQ940F電動帶手動球閥是一種直角回轉結構的高級控制閥,其由回轉型角行程電子式電動執行器和V型閥結構組成,以電源電壓為動力,接受工業自動化控制儀表來源的電流信號或電壓信號的輸入,可實現對工藝管路中流體介質的比例調節和二位開關控制。V型球閥閥芯設計成帶有特殊形狀的V型缺口,具有精確的流量特性和控制功能,適用于氣體、液體、固態顆粒狀等介質的控制。由于閥芯和閥座之間是無間隙回轉,所以具有很大的剪切力及自潔性能,尤其適用于含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀的工況場合的自動控制系統。
產品特點:
1、電動V型球閥以AC220V、AC380V或DC24V電源電壓作動力,接受來自DCS、PLC系統或調節儀表、操作器等輸入的(4-20mA、0-10mA或1-5VDC)電流信號或電壓信號,即可控制運轉,采有機電一體化結構,具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能,功能強、性能可靠、連線簡單、控制精確、體積小、重量輕、流阻小、流量系數大,結構簡單、密封性能好。
2、角行程電子式電動執行機構是V型閥的驅動裝置,它以電源電壓作動力,接受統一標準信號(4-20mA、0-10mA或1-5VDC),將此轉變成與輸入信號相對應的位移,改變閥芯的旋轉角度(0-90?任意角度),因此一定的輸入信號對應一定的轉角,實現比例動作。二位開關式接受AC220V或AC380V作動力,通過電機正反轉實現開關動作,并同時輸出閥位指示信號。
3、具有出色的調節特性:V型閥具有一個近似等百分比的固有流量特性及高達300:1的可調比。因此V型閥可以在廣幅的變化范圍內提供精確的控制。
4、最大流動容積:由于它的流線型外形以及滿直角回轉控制緣故,使容積的最大值特別高,流通能力特別大,流通阻力小,因此可以使用較小的更加經濟實用的閥門尺寸。
5、V型閥采用雙軸承結構,機械穩定性高,啟動扭矩小,保證了閥門具有極好的靈敏度和感應速度。
6、最大可靠(安全)性:閥體為一個整體結構,堅固耐用,操作不受管道壓力影響,并可避免閥體滲漏。
7、金屬閥座的優越密封性:V型閥采用彈性可動金屬閥座,具有自助補償功能,并具有優越密封性能及超長的使用壽命。在流向上,泄漏量≤10?-5×額定流量系數。
8、超強的剪切能力:V型閥采用金屬硬密封結構時,V型閥芯及金屬閥座在回轉過程中,V型缺口與閥座產生一個強大的剪切力,能切斷纖維等雜質,并具有自潔功能,避免閥門卡死現象發生。
執行器參數:
| 輸出力矩N.m | 動作時間S/90? | 功率 | 型號 | 輸出力矩N.m | 動作時間S/90 | 功率(W) | 型號 | 輸出力矩N.m | 動作時間S/90 | 功率(W) |
HL-5 | 50 | 10/30 | 10W/F | 381RSA-02 | 20 | 8.5 | 50 | PSQ51 | 50 | 23 | 24.2 |
HL-10 | 100 | 15/30 | 23W/F | 381RSA-05 | 50 | 17 | PSQ66 | 65 | 32 | 24.2 | |
HL-20 | 200 | 10/15/30 | 40W/F | 381RSB-10 | 100 | 18 | 150 | PSQ76 | 75 | 60 | 25.3 |
HL-40 | 400 | 10/15/30 | 80W/F | 381RSB-20 | 200 | 36 | PSQ102 | 100 | 32 | 62.1 | |
HL-50 | 500 | 10/15/30 | 90W/F | 381RSC-30 | 300 | 24 | 220 | PSQ202 | 200 | 28 | 93.0 |
HL-100 | 1000 | 50 | 100W/F | 381RSC-50 | 500 | 42 | PSQ502 | 500 | 43 | 120 | |
HL-200 | 2000 | 100 | 100W/F | 381RSC-60 | 600 | 48 | PSQ702 | 700 | 43 | 120 | |
381RSD-100 | 1000 | 30 | 300 | PSQ1202 | 1200 | 31/37 | 500 | ||||
381RSD-150 | 1500 | 38 | PSQ2002 | 2000 | 93/112 | 500 | |||||
381RSD-200 | 2000 | 46 | |||||||||
(信號線用屏蔽線)防護等級:IP65帶曲柄手動操作 電源:AC220V/AC380V/DC24V | (信號線用屏蔽線)防護等級:IP55隔爆標志:ExdⅡBT4帶曲柄手動操作,隔爆(381RX)型性能同上 電源電壓:AC220V | (信號線用屏蔽線)防護等級:IP65 帶手輪操作 電源電壓:AC220V |
