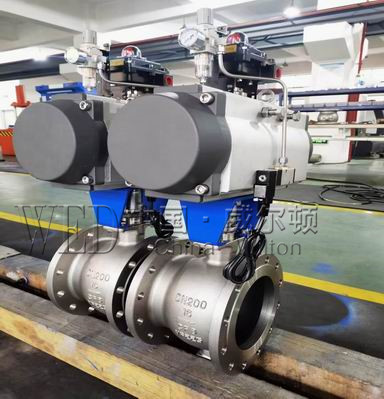

VQ640F氣動V型球閥
| 產品名稱 | VQ640F氣動V型球閥 |
| 規格型號 | VQ640F |
| 連接方式 | 法蘭 |
| 結構形式 | 無 |
| 驅動方式 | 氣動 |
| 公稱通徑 | DN50-DN1200 |
| 公稱壓力 | 1.6mpa~4.0mpa |
| 閥體材質 | 碳鋼，不銹鋼 |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://yehm.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
產品概述:
VQ640F氣動V型球閥是一種直角回轉結構的高級控制閥,它與閥門定位器配套使用,可實現比例調節;與二位五通電磁閥及控制箱配套使用,可實現開關控制。V型球閥閥芯設計成帶有特殊形狀的V型缺口,具有精確的截流物性和控制功能,適用于各種控制場合,結構緊湊,體積小,可緊臥安裝等優點。適用于氣體、液體、固態顆粒狀介質的控制。由于閥芯和閥座之間是無間隙回轉,所以具有很大的剪切力及自潔性能,尤其適用于含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀的控制。因此本產品可廣泛用于石油、化工、造紙、化纖、電力、冶金、制藥、環保等工業部門的自控系統。
產品特點:
1、氣動V型球閥由V型閥體與氣動執行機構及其它附件組成。是一種直角回轉結構的高級控制閥。V型球閥長期不需修理,使用壽命長,為您提供了真正的高效率進行控制工藝狀況的一種閥門。
2、具有出色的調節特性:V型閥具有一個近似等百分比的固有流量特性及高達300:1的可調比。因此V型閥可以在廣幅的變化范圍內提供精確的控制。
3、最大流動容積:由于它的流線型外形以及滿直角回轉控制緣故,使容積的最大值特別高,通能力特別大,流通阻力小,因此可以使用較小的更加經濟實用的閥門尺寸。
4、V型閥采用雙軸承結構,機械穩定性高,啟動扭矩小,保證了閥門具有極好的靈敏度和感應速度。
5、最大可靠(安全)性:閥體為一個整體結構,堅固耐用,操作不受管道壓力影響,并可避免閥體滲漏。
6、金屬閥座的優越密封性:V型閥采用可動金屬閥座,具有的助補償功能,并具有優越密封性能及超長的使用壽命。在流向上,泄漏量10額定流量系數。
7、超強的剪切能力:V型閥采有金屬硬密封結構,V型閥芯及金屬閥座在回轉過程中,V型缺口與閥座產生一個強大的剪切力能切斷纖維等雜質,并具有自潔功能,避免閥門卡死現象發生。
8、氣動V型球閥結構緊湊,小巧輕盈,安裝方便,維護簡便。
9、氣動執行機構采用活塞式氣缸及曲臂轉換結構,輸出力矩大,體積精小。執行機構采用全密封防水設計防護等級高。氣缸體采用進口鏡面氣缸,無油潤滑,磨擦系數小、耐腐蝕、具有超強的耐用性及可靠性。所有傳動軸承均采用邊界自潤滑軸承無油潤滑,確保傳動軸不摩損。
工作原理:
具有特殊形狀的固定式V型切口球體和可調金屬閥座結構，當閥關閉時，V型切口與閥座形成楔形剪切作用，可防止球體和閥座之間污物產生的卡死現象，具有自清結功能，特別適用于含纖維料漿，污水和粘性顆粒的介質，配以閥門定位器可實現連續調節，并具流阻小，調節范圍廣，是一種用途廣泛高質量的調節閥。
技術參數:
公稱壓力 | 試驗壓力（MPa) | 適用介質 | 適用溫度 | |
殼體試驗 | 密封試驗 | |||
1.6 | 2.4 | 1.76 | 水、油、氣及高粘度，含纖維、固體顆粒等介質 | -28℃～≤550℃ |
2.5 | 3.75 | 2.75 | ||
4.0 | 6.0 | 4.4 | ||
應用規范 | 連接法蘭 | JB79-59 GB9113 HG20592-97 ANSI B16.5 | ||
檢驗試驗 | JB/T9092-99 API 598 | |||
主要零部件材質:
公稱通徑DN(mm) | 25-300 | ||||||
公稱壓力PN(MPa) | 1.6 | ||||||
公稱壓力 | 強度試驗 | 2.4 | |||||
密封試驗 | 1.8 | ||||||
材料材料代號 | C | P | R | ||||
主要零件 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | |||
球板 | 2Cr13 | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | ||||
閥桿 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | ||||
密封圈 | 硬質合金 | ||||||
填料 | 聚四氟乙烯、柔石墨 | ||||||
適用工況 | 適用介質 | 水、蒸汽、油品 | 硝酸類 | 醋酸類 | |||
適用溫度 | -28℃~500℃ | ||||||
執行器 | 型號 | GT或AW系列 | |||||
氣源壓力 | 0.3-0.7MPa | ||||||
執行標準 | 設計制造 | 結構長度 | 法蘭尺寸 | 壓力溫度 | 試驗檢驗 | ||
GBT/12237 | GB12221 | GB9113 | GB9131 | GB13927 | |||
