產品名稱 | D673H氣動對夾硬密封蝶閥 |
規格型號 | D673H |
連接方式 | 對夾式 |
結構形式 | U型 |
驅動方式 | 氣動 |
公稱通徑 | DN50-DN1200 |
公稱壓力 | 0.6mpa-4.0mpa |
閥體材質 | 碳鋼,不銹鋼 |
聯系方式 | 021-51061185 18964118897 白經理 |
官網 | http://yehm.cn |
生產廠家 | 上海威爾頓閥門有限公司 |
產品說明
D673H氣動高溫蝶閥采用一個“U”型不銹鋼密封圈,該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°~10°瞬間密封面仍處于滑動接觸摩擦的弊病,實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果,達到延長使用壽命、密封性能最佳的目的。因此被廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上,是調節流量和截?cái)嗔黧w的最佳裝置。
產品特點
1、該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便;
2、本蝶閥采用不銹鋼“U”型密封圈,具有一定的彈性無論在高溫、低溫的情況下,它與蝶板均具有優良的密封性;
3、本蝶閥的三維偏心距,經過嚴格的計算,“U”型密封圈與蝶板幾乎無磨擦,使用壽命長,并具有越關越緊的功能;
4、蝶板密封面采用堆焊鈷基硬質合金,密封面耐磨損,使用壽命長;
5、本蝶閥結構獨特,“開關”僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響,密封性能可靠;
6、耐高溫、耐低溫、耐腐蝕性。
采用標準
設計標準:GB/T12238-1989
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
執行機構
采用新型系列GT型氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪傳動,安全可靠;大口徑閥門采用系列AW型氣動執行器拔叉式傳動,結構合理,輸出扭矩大,有雙作用式和單作用式
1、齒輪式雙活塞,輸出力矩大,體積小。
2、氣缸選用鋁金材料,重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
附件選項
根據不同控制和要求可選擇下列附件:
切斷型附件:單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件:電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件:空氣過濾減壓閥、氣源處理三聯件。
手動機構:JFSD手操機構
技術參數
公稱通徑 | DN(mm) | 50~1200 | ||||
公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
密封試驗 | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | |
氣密封試驗 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | |
適用介質 | 水、蒸氣、油品、酸類腐蝕性等。 | |||||
適用溫度 | 碳鋼:-29℃~600℃不銹鋼-40℃~600℃ |
主要零件材質
零件名稱 | 材料 |
閥體 | 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 |
蝶板 | 鑄鋼、合金鋼(鍍硬鉻)、不銹鋼、鉻鉬鋼 |
密封圈 | 不銹鋼、聚內脂、抗磨材料 |
閥桿 | 2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
填料 | 柔性石墨 |
三偏心特點及原理
1、偏離管道中心
2、偏離密封面中心
3、傾斜的錐形
當閥門開啟時,蝶板與閥座在關閉時瞬間接觸,利用蝶板偏心1、偏心2迅速脫離閥座,降低了密封副的磨損,磨擦力矩小,開啟靈活。偏心錐面3,使閥門在開啟或關閉時蝶板能通過閥座內孔,實現接觸密封。另外,錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑,故蝶板在閥門關閉時將出現越關越緊,能夠?qū)崿F(xiàn)自鎖,防止蝶板過位。

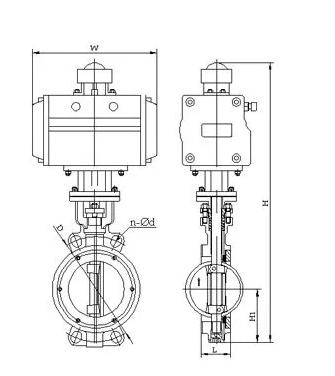

外形結構圖
主要外形尺寸PN0.6~1.0MPa
公稱通徑 | 結構長度 | 外形尺寸(參考值) | 連接尺寸(標準值) | 重量 | |||||||
H | H2 | A2 | B2 | PN0.6MPa | PN1.0MPa | ||||||
毫米 | 英寸 | L | D1 | Z-d | D1 | Z-d | |||||
50 | 2 | 43 | 112 | 625 | 245 | 72 | 110 | 4-14 | 125 | 4-18 | 11 |
65 | 21/2 | 46 | 115 | 625 | 245 | 72 | 130 | 4-14 | 145 | 4-18 | 12 |
80 | 3 | 49 | 120 | 645 | 245 | 72 | 150 | 4-18 | 160 | 8-18 | 14 |
100 | 4 | 56 | 138 | 675 | 355 | 92 | 170 | 4-18 | 180 | 8-18 | 16 |
125 | 5 | 64 | 164 | 715 | 355 | 92 | 200 | 8-18 | 210 | 8-18 | 26 |
150 | 6 | 70 | 175 | 800 | 355 | 92 | 225 | 8-18 | 240 | 8-22 | 28 |
200 | 8 | 71 | 208 | 850 | 250 | 170 | 280 | 8-18 | 295 | 8-22 | 44 |
250 | 10 | 76 | 243 | 925 | 250 | 170 | 335 | 12-18 | 350 | 12-22 | 68 |
300 | 12 | 83 | 283 | 1035 | 450 | 220 | 395 | 12-22 | 400 | 12-22 | 85 |
350 | 14 | 92 | 310 | 1070 | 450 | 220 | 445 | 12-22 | 460 | 16-22 | 121 |
400 | 16 | 102 | 340 | 1190 | 450 | 220 | 495 | 16-22 | 515 | 16-22 | 140 |
450 | 18 | 114 | 380 | 1250 | 650 | 280 | 550 | 16-22 | 565 | 20-26 | 190 |
500 | 20 | 127 | 410 | 1290 | 650 | 280 | 600 | 20-22 | 620 | 20-26 | 260 |
600 | 24 | 154 | 470 | 1455 | 850 | 380 | 705 | 20-26 | 725 | 20-30 | 380 |
700 | 28 | 165 | 550 | 1585 | 850 | 380 | 810 | 24-26 | 840 | 24-30 | 450 |
800 | 32 | 190 | 640 | 1700 | 1250 | 380 | 920 | 24-30 | 950 | 24-33 | 650 |
900 | 36 | 203 | 710 | 1965 | 1250 | 380 | 1020 | 24-30 | 1050 | 28-33 | 830 |
1000 | 40 | 216 | 770 | 2015 | 1250 | 380 | 1120 | 28-30 | 1160 | 28-36 | 1050 |
1200 | 48 | 254 | 890 | 2250 | 1250 | 380 | 1340 | 32-33 | 1380 | 32-39 | 1400 |
用戶注意:表中H1、H2、H3尺寸均可根據用戶需要加長(長桿蝶閥),若需特殊材料定貨
主要外形尺寸PN1.6~2.5MPa
公稱通徑 | 結構長度 標準值 | 外形尺寸(參考值) | 連接尺寸(標準值) | 重量 | |||||||
H | H2 | A2 | B2 | PN1.6MPa | PN2.5MPa | ||||||
毫米 | 英寸 | L | D1 | Z-d | D1 | Z-d | |||||
50 | 2 | 43 | 112 | 625 | 245 | 72 | 125 | 4-14 | 125 | 4-18 | 11 |
65 | 21/2 | 46 | 115 | 625 | 245 | 72 | 145 | 4-14 | 145 | 8-18 | 12 |
80 | 3 | 49 | 120 | 645 | 245 | 72 | 160 | 8-18 | 160 | 8-18 | 15 |
100 | 4 | 56 | 138 | 675 | 355 | 92 | 180 | 8-18 | 190 | 8-22 | 17 |
125 | 5 | 64 | 164 | 715 | 355 | 92 | 210 | 8-18 | 220 | 8-26 | 27 |
150 | 6 | 70 | 175 | 800 | 355 | 92 | 240 | 8-22 | 250 | 8-26 | 29 |
200 | 8 | 71 | 208 | 850 | 250 | 170 | 295 | 12-22 | 310 | 12-26 | 45 |
250 | 10 | 76 | 243 | 925 | 250 | 170 | 355 | 12-26 | 370 | 12-30 | 69 |
300 | 12 | 83 | 283 | 1035 | 450 | 220 | 410 | 12-26 | 430 | 16-30 | 86 |
350 | 14 | 92 | 310 | 1070 | 450 | 220 | 470 | 16-26 | 490 | 16-33 | 122 |
400 | 16 | 102 | 340 | 1190 | 450 | 220 | 525 | 16-30 | 550 | 16-36 | 141 |
450 | 18 | 114 | 380 | 1250 | 650 | 280 | 585 | 20-30 | 600 | 20-36 | 191 |
500 | 20 | 127 | 410 | 1290 | 650 | 280 | 650 | 20-33 | 660 | 20-36 | 260 |
600 | 24 | 154 | 470 | 1455 | 850 | 380 | 770 | 20-36 | 770 | 20-39 | 380 |
700 | 28 | 165 | 550 | 1585 | 850 | 380 | 840 | 24-36 | 875 | 24-42 | 450 |
800 | 32 | 190 | 640 | 1700 | 1250 | 380 | 950 | 24-39 | 990 | 24-48 | 650 |
900 | 36 | 203 | 710 | 1865 | 1250 | 380 | 1050 | 28-39 | 1090 | 28-48 | 830 |
1000 | 40 | 216 | 770 | 2015 | 1250 | 380 | 1170 | 28-42 | 1210 | 28-56 | 1050 |
1200 | 48 | 254 | 890 | 2250 | 1250 | 380 | 1390 | 32-48 | 1420 | 32-56 | 1400 |
用戶注意:表中H1、H2、H3尺寸均可根據用戶需要加長(長桿蝶閥),若需特殊材料定貨
主要外形尺寸PN4.0MPa
公稱通徑 | 結構長度 標準值 | 外形尺寸(參考值) | 連接尺寸 標準值 | |||||
H | H2 | A2 | B2 | PN40MPa | ||||
毫米 | 英寸 | L | D1 | Z-d | ||||
50 | 2 | 43 | 112 | 625 | 250 | 170 | 125 | 4-14 |
65 | 21/2 | 46 | 115 | 625 | 250 | 170 | 145 | 8-18 |
80 | 3 | 49 | 120 | 645 | 250 | 170 | 160 | 8-18 |
100 | 4 | 56 | 138 | 675 | 250 | 170 | 190 | 8-22 |
125 | 5 | 64 | 164 | 715 | 450 | 220 | 220 | 8-26 |
150 | 6 | 70 | 175 | 800 | 450 | 220 | 250 | 8-26 |
200 | 8 | 71 | 208 | 850 | 450 | 220 | 320 | 12-30 |
250 | 10 | 76 | 243 | 925 | 450 | 280 | 385 | 12-33 |
300 | 12 | 83 | 283 | 1035 | 650 | 280 | 450 | 16-33 |
350 | 14 | 92 | 310 | 1070 | 650 | 280 | 510 | 16-36 |
400 | 16 | 102 | 340 | 1190 | 650 | 280 | 585 | 16-39 |
450 | 18 | 114 | 380 | 610 | 20-39 | |||
500 | 20 | 127 | 410 | 670 | 20-42 |
注:法蘭標準:GB/T9113.1-2000 GB/T9113.2-2000 GB/T911.5.1-2000 GB/T9115.2-2000
用戶注意:表中H1、H2、H3尺寸均可根據用戶需要加長(長桿蝶閥),若需特殊材料定貨時提出。
