氣動Y型疏水閥

更新時間:2024-11-05 09:55:13
產品名稱 氣動Y型疏水閥
規格型號 QDSF
連接方式 焊接
結構形式 其他
驅動方式 氣動
公稱通徑 DN15-DN100
公稱壓力 300LB~2680LB
閥體材質 25+Stellite21
聯系方式 021-51061185 18964118897 白經理
官網 http://yehm.cn
生產廠家 上海威爾頓閥門有限公司
QDSF氣動Y型疏水閥產品概述:


氣動Y型疏水閥上部由閥蓋和填料箱組成,利于快速拆裝以及在原地維修。傾斜閥桿的構造和zui佳的流道形狀設計使介質近于直線的方式,閥門具有zui佳的Cv值,產生比其它形式閥門更低的壓降。閥門本體上以特殊工藝堆焊硬質合金密封面(密封面表面經過整體硬化處理),結構更緊湊。錐形密封面設計使較小的軸向力就可密封,能提供可靠的密封和長久的使用壽命。采用閥體中腔導向的閥瓣具有上下兩個導引環,閥瓣的頂部和底部同時導向,構成全程在閥體中腔導向的活塞式閥瓣,可以消除因各種受力不當產生的卡死,表面擦傷,閥桿彎曲,閥瓣振顫等現象。閥瓣底部的導引環將90%的流體以接近直線的方式通過,有效地消除所有側面沖擊引起的不良反應。這些特點使該閥門很適用于電站蒸汽快速“排放”和“疏水”系統。

產品結構特點:
閥瓣密封面堆焊硬質合金,該合金具有極佳的機械特性,耐磨損,耐沖蝕,可保持閥門長久的使用壽命。
閥桿填料采用進口的特種填料,能起到zui佳的防漏效果,并且經久耐用,拆裝方便。填料箱與閥體處的密封采用夾316高目柔性石墨墊,以預定的扭矩進行裝配,安全可靠,杜絕外漏。
采用氣動裝置作為執行機構,對閥門的控制精確,安全,有效.
填料箱采用特殊結構設計,保證足夠的強度和良好的熱學特性.
標準規范:

設計制造標準

JB/T3595、E101、ANSIB16.34

結構長度標準

GB/T12221-2005

對接焊坡口尺寸

按ANSIB16.25

承接焊尺寸

按ANSIB16.34

承插焊口徑范圍

1/2″~2-1/2″

對接焊口徑范圍

1/2″~4″

壓力溫度等級

GB/T12224-2005

試驗檢驗標準

JB/T3595

零部件材料與工況:

零件名稱

材料

閥體

25+Stellite21

12Cr1MoV+Stellite21

0Cr17Ni12Mo2+Stellite21

閥瓣

25+Stellite21

12Cr1MoV+Stellite21

Stellite21

閥桿

1Cr13

25Cr2Mo1V

0Cr17Ni4Cu4Nb

填料箱

25

12Cr1MoV

0Cr17Ni12Mo2

壓板

1Cr13

1Cr13

0Cr17Ni12Mo2

填料

夾不銹鋼絲編織柔性石墨

夾不銹鋼絲編織柔性石墨

夾不銹鋼絲編織柔性石墨

填料墊

1Cr13

1Cr13

0Cr17Ni12Mo2

密封墊

夾316絲高目柔性石墨

夾316絲高目柔性石墨

夾316絲高目柔性石墨

主要連接尺寸及重量:

公稱通徑

300、600、900、 1690LB(相當于P55 100)

2680LB(相當于P55 170)

L

L1

D

W

H

G(kg)

L

L1

D

W

H

G(kg)

1/2〃

152

102

58

216

442

27.8

152

102

58

216

386

27.8

3/4〃

152

102

58

216

442

27.8

152

102

58

216

386

27.8

1〃

152

102

58

216

442

27.8

152

102

58

216

386

27.8

1-1/4〃

170

122

81

363

554

46.8

170

122

81

216

469

46.8

1-1/2〃

170

122

81

363

554

46.8

170

122

81

216

469

46.8

2〃

208

155

92

363

600

85

272

180

102

363

622

85

2-1/2〃

272

180

102

406

648

85

325

224

122

406

658

85

3〃

272

180

102

406

648

85

325

224

122

406

658

85

4〃

325

224

122

406

658

102

325

224

122

406

658

112

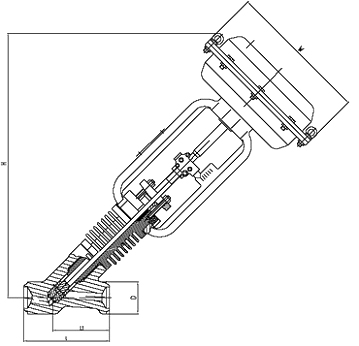

氣動Y型疏水閥結構圖:

氣動Y型疏水閥
