產品名稱 | 襯膠隔膜閥G41J |
規格型號 | G41J |
連接方式 | 法蘭 |
結構形式 | 直通式 |
驅動方式 | 手動 |
公稱通徑 | DN15-DN150 |
公稱壓力 | 1.0MPA-1.6MPA |
閥體材質 | 鑄鐵 |
聯系方式 | 021-51061185 18964118897 白經理 |
官網 | http://yehm.cn |
生產廠家 | 上海威爾頓閥門有限公司 |
襯膠隔膜閥,堰式襯膠隔膜閥,往復式襯膠隔膜閥,直通式隔膜閥沒有堰,流體在閥門內腔直流,基于這一特點,它特別適用于某些粘性流體、水泥漿以及沉淀性流體。直通式隔膜閥相對于堰式隔膜閥來說,隔膜的行程較長。因此,這種結構使隔膜選擇合成橡膠材料的范圍受到了限制。
直通式隔膜閥的流體通道是直的,因此流體損失更小,磨損更小。在低壓時增加了隔膜偏轉和應力,但也導致了較低的壓力額定值。
襯膠隔膜閥只需用較小的操作力和較短的隔膜行程即可啟閉閥門,因此減少了隔膜的擾變量,延長了隔膜的壽命,減少了維修和停機時間,降低了生產成本,是使用較為廣泛的隔膜閥。
根據適用介質的不同,襯膠隔膜閥的閥體可采用不同的橡膠,隔膜的材料可以是人造合成橡膠或者帶有合成橡膠襯里的PTFE。隔膜與承壓套相連,承壓套再與帶螺紋的閥桿相連,關閉閥門時,隔膜被壓下,與閥體堰形構造密封,或者與閥門內腔輪廓密封,或者與閥體內的某一部位密封,這取決于內部結構設計。
結構特點1、彈性密封的開閉件,確保沒有內漏;
2、流線型的流道,使得壓力損失小;
3、沒有填料函,因此沒有外漏;
4、閥體與蓋被中間隔膜隔開,使得隔膜上方的閥蓋,閥桿零件不受介質侵蝕;
5、隔膜可更換,維護費用低;
6、襯里材料的多樣性,可適用于各種介質,并具有良好的耐腐蝕性。
襯膠隔膜閥型號編制
手動 | G41J(堰式) | 手動 | G641J(往復式) |
G41F5(堰式) | G641F5(往復式) | ||
G45J(直流式) | G6B41F(常閉式) | ||
G45F5(直流式) | G6B41F5(常閉式) | ||
電動 | G9B41J(防爆式) | 電動 | G941J(普通型) |
G9B41F5(防爆式) | G941F5(普通型) |

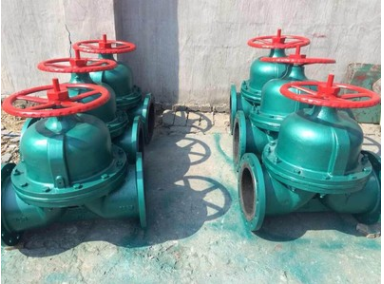

襯膠隔膜閥G41J實物圖:

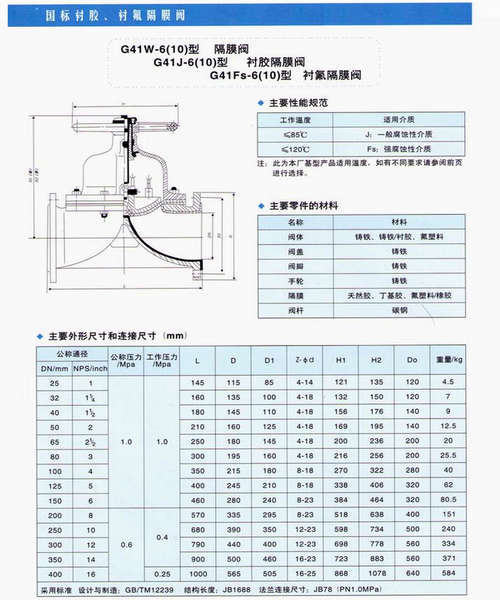

襯膠隔膜閥G41J尺寸圖:
襯膠隔膜閥標準規范:
遵循規范 | STANDARD |
設計與制造 | GB12239 |
結構長度 | GB1221/JB1688 |
法蘭尺寸 | JB78/JB79(GB HG SH) |
壓力試驗 | GB/T13927 |
標簽 | GB12220 |
供貨 | GB/T12252 |
襯膠隔膜閥零部件材料
序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹鋼 | 超低碳鋼 | ||
Z | C | P | R | PL | RL | ||
1 | 閥體、閥蓋、閥瓣 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
2 | 閥桿 | 35 | 1Cr13 | 1Cr18Ni19Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
3 | 襯里層 | FEP(F46) PFA PCTFE(F3) | |||||
4 | 隔膜 | FEP(F46)/CR(氟丁橡膠) PFA(可溶性聚四氟乙烯)/FPDM(乙丙橡膠) | |||||
5 | 閥桿螺母 | ZCuAL10Fe3 ZCuAL10Fe3 | |||||
6 | 螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni9Ti | 1Cr17Ni9Ti |
7 | 螺母 | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
8 | 手輪 | HT200 | HT200 | WCC | WCC | WCC | WCC |
主要外形尺寸
型號 | 公稱通徑DN(mm) | 尺寸(┨) | |||||||||
L | D | D1 | D0 | Z-φd | H | H1 | H2 | H3 |
重量 (┧) |
||
G41J10 | 15 | 125 | 95 | 65 | 120 | 4-φ14 | - | - | - | - | 3.8 |
20 | 135 | 105 | 75 | 120 | 4-φ14 | - | - | - | - | 4.2 | |
25 | 145 | 115 | 85 | 120 | 4-φ14 | 121 | 135 | - | - | 4.5 | |
32 | 160 | 1135 | 100 | 120 | 4-φ18 | 132 | 150 | - | - | 7 | |
40 | 180 | 145 | 110 | 140 | 4-φ18 | 156 | 176 | - | - | 9 | |
50 | 210 | 160 | 125 | 140 | 4-φ18 | 169 | 195 | - | - | 12 | |
65 | 250 | 180 | 145 | 200 | 4-φ18 | 202 | 236 | - | - | 18 | |
80 | 300 | 195 | 160 | 200 | 4-φ18 | 216 | 256 | - | - | 24.5 | |
100 | 350 | 215 | 180 | 280 | 8-φ18 | 270 | 322 | - | - | 38.5 | |
125 | 400 | 245 | 210 | 320 | 8-φ18 | 338 | 406 | - | - | 60 | |
150 | 460 | 280 | 240 | 320 | 8-φ23 | 384 | 464 | - | - | 82 | |
G41J | 200 | 570 | 335 | 295 | 400 | 8-φ23 | 518 | 638 | - | - | 149 |
250 | 680 | 390 | 350 | 500 | 12-φ23 | 598 | 734 | - | - | 240 | |
300 | 790 | 440 | 400 | 560 | 12-φ23 | 698 | 778 | - | - | 350 | |
350 | 900 | 500 | 460 | 560 | 16-φ23 | 723 | 883 | - | - | 392 | |
400 | 1000 | 565 | 515 | 640 | 16-φ25 | 868 | 1078 | - | - | 585 | |
G45J-10 | 32 | 180 | 135 | 100 | 120 | 4-φ18 | - | - | - | - | 7 |
40 | 180 | 145 | 110 | 140 | 4-φ18 | - | - | 203 | 216 | 8.5 | |
50 | 210 | 160 | 125 | 140 | 4-φ18 | - | - | 213 | 229 | 14 | |
65 | 250 | 180 | 145 | 200 | 4-φ18 | - | - | 248 | 268 | 18 | |
80 | 300 | 195 | 160 | 200 | 4-φ18 | - | - | 281 | 305 | 30 | |
100 | 350 | 215 | 180 | 280 | 8-φ18 | - | - | 332 | 362 | 43 | |
125 | 400 | 245 | 210 | 320 | 8-φ18 | - | - | - | - | 67 | |
150 | 460 | 280 | 240 | 320 | 8-φ23 | - | - | 450 | 496 | 80 | |
200 | 570 | 335 | 295 | 400 | 8-φ23 | - | - | 594 | 654 | 150.2 | |
250 | 680 | 390 | 350 | 500 | 12-φ23 | - | - | 695 | 771 |
238 |
