產品展示
GU型高真空(壓力)球閥
| 產品名稱 | GU型高真空(壓力)球閥 |
| 規格型號 | GU型 |
| 連接方式 | 焊接，法蘭，螺紋 |
| 結構形式 | 直通式 |
| 驅動方式 | 手動 |
| 公稱通徑 | DN10-DN100 |
| 公稱壓力 | 0.6-1.6MPA |
| 閥體材質 | 鑄鋼，不銹鋼304,316等 |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://yehm.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
GU型高真空(壓力)球閥產品概述：
GU型高真空（壓力）球閥用于接通或切斷真空（壓力）系統管路中的介質流。應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。
GU型高真空（壓力）球閥主要技術性能
|
閥門漏率： |
≤1.3x10-5 Pa.L/S |
|
適用溫度： |
-30~+150℃ |
|
-30~+300℃(PPL密封） |
|
|
適用范圍： |
|
|
連接型式 |
使用壓力范圍(Pa) |
|
活套法蘭(GB6070) |
0.6x106-6.7x10-5 |
|
焊接法蘭(GB6070) |
1.6x106-6.7x10-5 |
|
快卸法蘭(GB4982/ISO-KF) |
105-6.7x10-5 |
|
螺紋連接 |
1.6x106-6.7x10-5 |
|
安裝狀態: |
任意 |
主要零件材料
|
閥體、球芯、閥桿： |
不銹鋼 |
|
密封件： |
四氟乙烯、氟橡膠、PPL. |
GU型高真空(壓力)球閥外形及連接尺寸

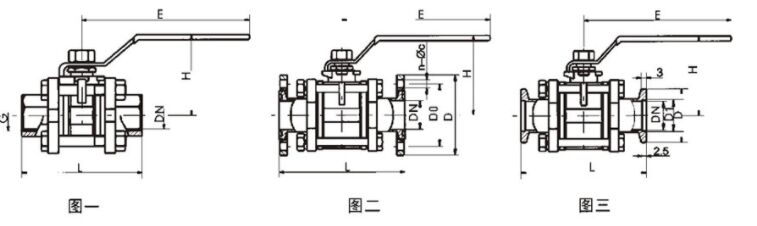

螺紋連接的外形及連接尺寸(圖一)
|
Model |
DN |
G |
H |
E |
L |
|
型號 |
|||||
|
GU-10(G) |
10 |
1/4" |
52 |
105 |
68 |
|
GU-16(G) |
16 |
1/2" |
64 |
130 |
72 |
|
GU-20(G) |
20 |
3/4" |
67 |
130 |
82 |
|
GU-25(G) |
25 |
1" |
83 |
165 |
90 |
|
GU-32(G) |
32 |
1-1/4" |
89 |
165 |
112 |
|
GU-40(G) |
40 |
1-1/2" |
100 |
190 |
120 |
|
GU-50(G) |
50 |
2" |
125 |
190 |
145 |
|
GU-63(G) |
63 |
2-1/2" |
150 |
250 |
185 |
|
GU-80(G) |
80 |
3" |
161 |
250 |
210 |
活套法蘭連接(GB6070)(圖二)
|
Model |
DN |
D |
Do |
H |
E |
L |
n-φc |
|
型號 |
|||||||
|
GU-10(F) |
10 |
55 |
40 |
52 |
105 |
84 |
4-φ6.6 |
|
GU-16(F) |
16 |
60 |
45 |
64 |
130 |
84 |
4-φ6.6 |
|
GU-20(F) |
20 |
65 |
50 |
67 |
130 |
114 |
4-φ6.6 |
|
GU-25(F) |
25 |
70 |
55 |
83 |
165 |
114 |
4-φ6.6 |
|
GU-32(F) |
32 |
90 |
70 |
89 |
165 |
140 |
4-φ9 |
|
GU-40(F) |
40 |
100 |
80 |
100 |
190 |
160 |
4-φ9 |
|
GU-50(F) |
50 |
110 |
90 |
125 |
190 |
170 |
4-φ9 |
|
GU-63(F) |
63 |
130 |
110 |
150 |
250 |
195 |
4-φ9 |
|
GU-80(F) |
80 |
145 |
125 |
161 |
250 |
220 |
8-φ9 |
|
GU-100(F) |
100 |
165 |
145 |
180 |
280 |
280 |
8-φ9 |
快卸法蘭連接(GB4982)(圖三)
|
Model |
DN |
D1 |
D |
H |
E |
L |
|
型號 |
||||||
|
GU-10(KF) |
10 |
12.2 |
30 |
52 |
105 |
84 |
|
GU-16(KF) |
16 |
17.2 |
30 |
64 |
130 |
84 |
|
GU-25(KF) |
25 |
26.2 |
40 |
83 |
165 |
114 |
|
GU-32(KF) |
32 |
34.2 |
55 |
89 |
165 |
140 |
|
GU-40(KF) |
40 |
41.2 |
55 |
100 |
190 |
160 |
|
GU-50(KF) |
50 |
52.2 |
75 |
125 |
190 |
170 |
焊接式球閥外形及連接尺寸（圖四）
|
Model |
DN |
D |
H |
E |
L |
|
型號 |
|||||
|
GU-10H |
10 |
17.5 |
52 |
105 |
94 |
|
GU-16H |
16 |
22.7 |
64 |
130 |
104 |
|
GU-20H |
20 |
30 |
67 |
130 |
114 |
|
GU-25H |
25 |
33.5 |
83 |
165 |
114 |
|
GU-32H |
32 |
42 |
89 |
165 |
140 |
|
GU-40H |
40 |
48.5 |
100 |
190 |
160 |
|
GU-50H |
50 |
60.5 |
125 |
190 |
170 |
|
GU-63H |
63 |
76.5 |
150 |
250 |
195 |
|
GU-80H |
80 |
90 |
161 |
250 |
203 |
|
GU-100H |
100 |
106.5 |
180 |
280 |
280 |
