產品名稱 | Q641F, ZHSO氣動球閥 |
規格型號 | Q641F, ZHSO |
連接方式 | 法蘭 |
結構形式 | 直通式 |
驅動方式 | 氣動 |
公稱通徑 | DN15-500 |
公稱壓力 | 1.6MPa-10.0Mpa |
閥體材質 | 鑄鋼、不銹鋼(304、316) |
聯系方式 | 021-51061185 18964118897 白經理 |
官網 | http://yehm.cn |
生產廠家 | 上海威爾頓閥門有限公司 |
氣動執行器
1、齒輪式雙活塞,輸出力矩大,體積小。
2、氣缸選用鋁金材料,重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與的同步精度。
附件的選項根據不同控制和要求可選擇下列附件:
切斷型附件:單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件:電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件:空氣過濾減壓閥、氣源處理三聯件。
手動機構:HVSD手操機構
帶手輪操作機構外形
執行標準
1、設計與制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
2、法蘭尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。
3、結構長度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗:JB/T 9092、API 598。
氣動球閥性能規范
公稱通徑mm |
DN15-DN300 |
|||
材料代號 |
C |
P |
R |
|
主要零件 |
閥 體 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni |
球 體 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
閥 桿 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
密封圈 |
增強聚四氟乙烯 對位聚苯 |
|||
填 料 |
聚四氟乙烯 柔性石墨 |
|||
適用工況 |
適用介質 |
蒸汽、水 |
硝酸類 |
醋酸類 |
適用溫度 |
-28℃ - 300℃ |
|||
執行器 |
型 號 |
AW、DA/SR系列、AT,GT系列、TH系列等 |
||
氣源壓力 |
0.4-0.7MPa |
試驗壓力 |
公稱壓力(Mpa) |
壓力級(class) |
JIS(Mpa) |
|||||||
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
|
強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |
氣密試驗 |
0.5~0.7 |

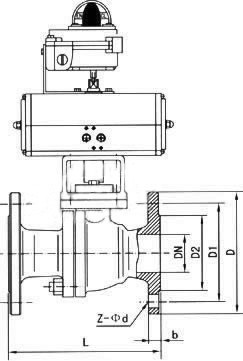

Q641F, ZHSO氣動球閥外形尺寸
1. GB標準外形尺寸
公稱 (mm) |
尺 寸 |
||||||||||||||
1.6MPa |
2.5MPa |
4.0MPa |
|||||||||||||
L |
D |
D1 |
b |
Z-фD |
L |
D |
D1 |
b |
Z-фD |
L |
D |
D1 |
b |
Z-фD |
|
15 |
130 |
95 |
65 |
14 |
4-14 |
130 |
95 |
65 |
16 |
4-14 |
130 |
130 |
65 |
16 |
4-14 |
20 |
130 |
105 |
75 |
14 |
4-14 |
130 |
105 |
75 |
16 |
4-14 |
150 |
150 |
75 |
16 |
4-14 |
25 |
140 |
115 |
85 |
14 |
4-14 |
140 |
115 |
85 |
16 |
4-14 |
160 |
160 |
85 |
16 |
4-14 |
32 |
165 |
135 |
100 |
16 |
4-18 |
165 |
135 |
100 |
18 |
4-18 |
180 |
180 |
100 |
18 |
4-18 |
40 |
165 |
145 |
110 |
16 |
4-18 |
165 |
145 |
110 |
18 |
4-18 |
200 |
200 |
110 |
18 |
4-18 |
50 |
203 |
160 |
125 |
16 |
4-18 |
203 |
160 |
125 |
20 |
4-18 |
230 |
230 |
125 |
20 |
4-18 |
65 |
222 |
180 |
145 |
18 |
4-18 |
222 |
180 |
145 |
22 |
8-18 |
290 |
290 |
145 |
22 |
8-18 |
80 |
241 |
195 |
160 |
20 |
8-18 |
241 |
195 |
160 |
22 |
8-18 |
310 |
310 |
160 |
22 |
8-18 |
100 |
305 |
215 |
180 |
20 |
8-18 |
305 |
230 |
190 |
24 |
8-23 |
350 |
350 |
190 |
24 |
8-23 |
125 |
356 |
245 |
210 |
22 |
8-18 |
356 |
270 |
220 |
28 |
8-25 |
400 |
270 |
220 |
28 |
8-25 |
150 |
394 |
280 |
240 |
24 |
8-23 |
394 |
300 |
250 |
30 |
8-25 |
480 |
300 |
250 |
30 |
8-25 |
200 |
457 |
335 |
295 |
28 |
12-23 |
457 |
360 |
310 |
34 |
12-25 |
600 |
375 |
320 |
38 |
12-30 |

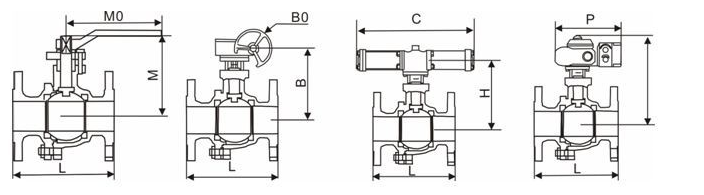

2.ANSI標準球閥外形尺寸
壓力等級 |
公稱通徑 |
法蘭 |
對焊 |
手動 |
蝸輪箱 |
氣 動 |
電動 |
|||||||
mm |
in |
L |
L1 |
M |
M0 |
B |
B0 |
B |
H |
Type |
P |
H |
Type |
|
Class150 |
15 |
1/2 |
108 |
140 |
59 |
130 |
- |
- |
182 |
199 |
GT83 |
208 |
346 |
PSQ100 |
20 |
3/4 |
117 |
152 |
63 |
130 |
- |
- |
182 |
204 |
GT83 |
208 |
350 |
PSQ100 |
|
25 |
1 |
127 |
165 |
75 |
160 |
- |
- |
182 |
208 |
GT83 |
208 |
360 |
PSQ100 |
|
32 |
1¼ |
140 |
140 |
95 |
230 |
- |
- |
182 |
213 |
GT83 |
208 |
365 |
PSQ100 |
|
40 |
1½ |
165 |
190.5 |
95 |
230 |
- |
- |
182 |
230 |
GT83 |
208 |
374 |
PSQ100 |
|
50 |
2 |
178 |
216 |
107 |
230 |
- |
- |
182 |
243 |
GT83 |
208 |
393 |
PSQ100 |
|
65 |
2½ |
191 |
241 |
142 |
400 |
- |
- |
640 |
322 |
BAW13 |
364 |
407 |
PSQ200 |
|
80 |
3 |
203 |
283 |
152 |
400 |
- |
- |
640 |
329 |
BAW13 |
364 |
418 |
PSQ200 |
|
100 |
4 |
229 |
305 |
178 |
650 |
- |
- |
827 |
389 |
BAW17 |
364 |
441 |
PSQ200 |
|
125 |
5 |
356 |
381 |
252 |
1050 |
- |
- |
827 |
401 |
BAW17 |
364 |
473 |
PSQ400 |
|
150 |
6 |
394 |
457 |
272 |
1050 |
292 |
400 |
827 |
413 |
BAW17 |
398 |
513 |
PSQ1000 |
|
200 |
8 |
457 |
521 |
342 |
1410 |
398 |
600 |
1162 |
485 |
BAW20 |
398 |
558 |
PSQ1000 |
|
Class300 |
15 |
1/2 |
140 |
140 |
59 |
130 |
- |
- |
182 |
201 |
GT83 |
208 |
293 |
PSQ100 |
20 |
3/4 |
152 |
152 |
63 |
130 |
- |
- |
182 |
213 |
GT83 |
208 |
305 |
PSQ100 |
|
25 |
1 |
165 |
165 |
75 |
160 |
- |
- |
182 |
216 |
GT83 |
208 |
308 |
PSQ100 |
|
32 |
1¼ |
178 |
178 |
95 |
230 |
- |
- |
182 |
221 |
GT83 |
208 |
313 |
PSQ100 |
|
40 |
1½ |
190.5 |
190.5 |
95 |
230 |
- |
- |
182 |
232 |
GT83 |
208 |
324 |
PSQ100 |
|
50 |
2 |
216 |
216 |
107 |
230 |
- |
- |
182 |
237 |
GT83 |
208 |
329 |
PSQ100 |
|
65 |
2½ |
241 |
241 |
142 |
400 |
- |
- |
640 |
328 |
BAW13 |
364 |
381 |
PSQ200 |
|
80 |
3 |
283 |
283 |
152 |
400 |
- |
- |
640 |
338 |
BAW13 |
364 |
390 |
PSQ200 |
|
100 |
4 |
305 |
305 |
178 |
650 |
- |
- |
827 |
401 |
BAW17 |
364 |
412 |
PSQ200 |
|
125 |
5 |
381 |
381 |
252 |
1050 |
- |
- |
827 |
414 |
BAW17 |
364 |
425 |
PSQ400 |
|
150 |
6 |
403 |
403 |
272 |
1050 |
292 |
400 |
827 |
433 |
BAW17 |
398 |
475 |
PSQ1000 |
|
200 |
8 |
502 |
521 |
342 |
1410 |
398 |
600 |
1162 |
504 |
BAW20 |
398 |
507 |
PSQ1000 |
|
Class600 |
15 |
1/2 |
165 |
165 |
59 |
160 |
- |
- |
182 |
202 |
GT83 |
364 |
333 |
PSQ200 |
20 |
3/4 |
190.5 |
190.5 |
63 |
160 |
- |
- |
182 |
213 |
GT83 |
364 |
344 |
PSQ200 |
|
25 |
1 |
216 |
216 |
75 |
230 |
- |
- |
182 |
216 |
GT83 |
364 |
347 |
PSQ200 |
|
32 |
1¼ |
178 |
178 |
95 |
230 |
- |
- |
222 |
247 |
GT110 |
364 |
352 |
PSQ200 |
|
40 |
1½ |
241 |
241 |
95 |
400 |
- |
- |
284 |
268 |
GT127 |
364 |
363 |
PSQ200 |
|
50 |
2 |
292 |
292 |
167 |
400 |
- |
- |
378 |
197 |
GT160 |
364 |
368 |
PSQ400 |
|
65 |
2½ |
330 |
330 |
180 |
650 |
- |
- |
640 |
329 |
BAW13 |
398 |
494 |
PSQ1000 |
|
80 |
3 |
356 |
356 |
198 |
650 |
292 |
400 |
640 |
338 |
BAW13 |
398 |
503 |
PSQ1000 |
|
100 |
4 |
432 |
432 |
198 |
|
|
|
|
|
|
|
|
|
