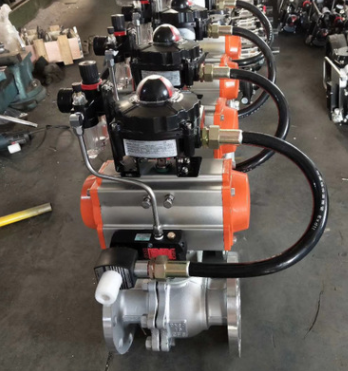

氣動調節球閥
| 產品名稱 | 氣動調節球閥 |
| 規格型號 | 來電咨詢 |
| 連接方式 | 法蘭 |
| 結構形式 | 直通式 |
| 驅動方式 | 氣動 |
| 公稱通徑 | 15~300mm |
| 公稱壓力 | PN1.6 2.5 4.0 6.4MPa |
| 閥體材質 | WCB，不銹鋼 |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://yehm.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
氣動調節球閥產品概述：
氣動調節球閥是一種轉角為0-90°的旋轉類閥門,密封性能優良,流量系數大,流阻系數小,結構簡單,使用壽命長,便于維修。配用氣缸式執行機構,球閥分單作用和雙作用兩種型號。產品廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、造紙行業的系統控制。氣動調節球閥主要用于截斷或接通管路中的介質，可用于流體的調節與控制，它與其它閥類相比，具有以下一些優點：
（1）流體阻力小、球閥是所有閥類中流體阻力較小的一種，即使是縮徑球閥，其流體阻力也相當小。
（2）止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。
（3）閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。
（4）閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。
（5）由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長。
（6）下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
參數表：
|
公稱通徑DN(mm) |
DN15～DN400 |
|
公稱壓力 |
1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K |
|
適用介質 |
水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等 |
|
介質溫度 |
-40～+180℃ -40～+350℃ |
|
泄漏量 |
0符合ANSIB16.104 5級標準 |
|
球體轉角 |
90° |
|
閥體材制質 |
A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M |
|
閥座材料 |
聚四氟乙烯(常溫)、特制PPL(高溫) |
|
防爆級組 |
dⅡBT4(d2c4)(可供普通型、防爆型二種規格) |
|
電磁閥電源 |
220VAC、24VDC |
|
氣源壓力MPa |
0.4～0.7MPa |
|
固有可調比R |
100:1 |
流量特性Kv值：
|
公稱通徑 |
不同開度角下的Kv值 |
||||||||
|
10° |
20° |
30° |
40° |
50° |
60° |
70° |
80° |
90° |
|
|
50 |
2 |
4 |
9 |
17 |
32 |
60 |
97 |
151 |
215 |
|
80 |
6 |
11 |
22 |
44 |
83 |
155 |
250 |
389 |
550 |
|
100 |
9 |
18 |
34 |
71 |
133 |
248 |
398 |
620 |
890 |
|
150 |
20 |
40 |
80 |
160 |
300 |
560 |
900 |
1400 |
2000 |
|
200 |
36 |
72 |
143 |
286 |
737 |
1002 |
1611 |
2506 |
3580 |
|
250 |
57 |
113 |
226 |
453 |
848 |
1582 |
2253 |
3955 |
5650 |
|
300 |
81 |
163 |
325 |
651 |
1220 |
2278 |
3661 |
5695 |
8100 |
|
350 |
110 |
221 |
443 |
885 |
1750 |
3541 |
5311 |
7967 |
10950 |
|
400 |
150 |
303 |
605 |
1113 |
2424 |
4850 |
7275 |
10910 |
15300 |
主要外形尺寸：
|
公稱通徑DN(mm) |
尺寸 |
執行器型號 |
||||||
|
L |
D |
D1 |
D2 |
b |
f |
Z-Φd |
||
|
15 |
108 |
95 |
65 |
45 |
14 |
2 |
4-14 |
GTD52/GTE63 |
|
20 |
117 |
105 |
75 |
55 |
14 |
4-14 |
GTD63/GTE83 |
|
|
25 |
127 |
115 |
85 |
65 |
14 |
4-14 |
GTD63/GTE83 |
|
|
32 |
140 |
135 |
100 |
78 |
16 |
4-18 |
GTD83/GTE110 |
|
|
40 |
165 |
145 |
110 |
85 |
16 |
3 |
4-18 |
GT83/GTE110 |
|
50 |
178 |
160 |
125 |
100 |
16 |
4-18 |
GTD83/GTE110 |
|
|
65 |
190 |
180 |
145 |
120 |
18 |
4-18 |
GTD110/GTE127 |
|
|
80 |
203 |
195 |
160 |
135 |
20 |
8-18 |
GTD127/GTE127 |
|
|
100 |
305 |
215 |
180 |
155 |
20 |
8-18 |
GTD127/GTE160 |
|
|
125 |
256 |
245 |
210 |
185 |
22 |
8-18 |
GTD160/GTE190 |
|
|
150 |
394 |
280 |
240 |
210 |
24 |
8-23 |
GTD190/GTE210 |
|
|
200 |
457 |
335 |
295 |
265 |
26 |
12-23 |
GTD210/AWS20 |
|
|
250 |
533 |
405 |
335 |
320 |
30 |
12-25 |
AW18/AWS25 |
|
氣動調節球閥結構圖:
