產品展示
ZAJQ型智能電動球閥
| 產品名稱 | ZAJQ型智能電動球閥 |
| 規格型號 | ZAJQ944(L型），ZAJQ945(T型） |
| 連接方式 | 法蘭 |
| 結構形式 | 調節型 |
| 驅動方式 | 電動 |
| 公稱通徑 | DN15-150mm |
| 公稱壓力 | 1.6-6.4MPA |
| 閥體材質 | 鑄鋼，不銹鋼 |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://yehm.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
ZAJQ型智能電動球閥產品概述：
ZAJQ型智能電動球閥采用一體化結構，與HTR電動執行機構相配，有輸入控制信號(4~20mADC或1-5VDC)及單相電源即可控制運轉，氣動多功能偏心旋轉閥具有功能強、體積小、輕便宜人、性能可靠、配套簡單、流通能力大、特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
形式：角型單座鑄造閥
公稱通徑：20-300mm
公稱形式：PN1.6 4.0 6.4Mpa
連接形式：法蘭式按JB78-59 JB79-59
材料：HT200 ZG230―450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
ZAJQ型智能電動球閥閥內組件
閥芯形式： O型閥芯
流量特性：快開型
材料： 1Cr18Ni9Ti 0Cr17Ni12Mo2襯聚四氟乙烯
密封面材料：聚四氟乙烯、PPL、硬密封
ZAJQ型智能電動球閥閥體：
ZAJQ型智能電動球閥具有理想流量特性表
|
公稱通徑（DN） |
不同開度角下的Kv值 |
||||||||
|
溫度 |
10o |
20o |
30o |
40o |
50o |
60o |
70o |
80o |
90o |
|
50 |
2 |
4 |
9 |
17 |
32 |
60 |
97 |
151 |
215 |
|
80 |
6 |
11 |
22 |
44 |
83 |
155 |
250 |
389 |
550 |
|
100 |
9 |
18 |
35 |
71 |
133 |
248 |
398 |
620 |
890 |
|
150 |
20 |
40 |
8/0 |
160 |
300 |
560 |
900 |
1400 |
2000 |
|
200 |
36 |
72 |
143 |
286 |
737 |
1002 |
1611 |
2506 |
3580 |
|
250 |
57 |
113 |
226 |
453 |
848 |
1582 |
2543 |
3955 |
5650 |
|
300 |
81 |
163 |
325 |
651 |
1220 |
2278 |
3661 |
5695 |
8100 |
ZAJQ型智能電動球閥執行機構
類型：可選PSQ、DTR和3810系列電子式角行程執行機構。防爆型選用3810系列。
技術參數和性能：請參閱相應執行機構與閥門定位器說明書。
ZAJQ型智能電動球閥規格參數
|
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
流量系數（Kv） |
20 |
38 |
72 |
110 |
170 |
215 |
380 |
550 |
890 |
1400 |
2000 |
3580 |
5650 |
8100 |
|
可調動作范圍 |
0-90o |
|||||||||||||
|
允許壓差△P |
小于公稱壓力(1.6MPa) |
|||||||||||||
|
泄漏量Q |
按AP1598標準測試 無泄漏 |
|||||||||||||
|
環境溫度℃ |
-20~60℃ |
|||||||||||||
|
基本誤差 |
±2.5% |
|||||||||||||
|
回差 |
±2.5% |
|||||||||||||
|
死區 |
1% |
|||||||||||||
|
可調范圍 |
250：1 |
350：1 |
||||||||||||
|
配用執行機構 |
PSQ101, 381RSA-05DTR-05 |
DTR-10 PSQ201, DTR-20381RSC-30 |
DTR-40381RSC-50 |
PSQ701DTR-60 |
||||||||||

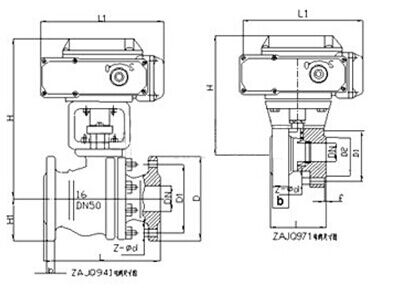

ZAJQ941型電動球閥外形尺寸
|
公稱通徑DN |
L |
D |
H |
L1 |
D1 |
b |
Z-?d |
H1 |
L2 |
|
壓力 |
1.6/2.5/4.0 |
1.6/2.5/4.0 |
|
|
1.6/2.5/4.0 |
1.6/2.5/4.0 |
1.6/2.5/4.0 |
|
|
|
15 |
130/130/130 |
95 |
275 |
157 |
65 |
14/16/16 |
4-14 |
48 |
208 |
|
20 |
140/140/140 |
105 |
280 |
157 |
75 |
14/16/16 |
4-14 |
53 |
208 |
|
25 |
150/150/150 |
115 |
287 |
157 |
85 |
14/16/16 |
4-14 |
58 |
208 |
|
32 |
165/165/180 |
135 |
384 |
208 |
100 |
16/18/18 |
4-18 |
68 |
208 |
|
40 |
180/180/200 |
145 |
312 |
208 |
110 |
16/18/18 |
4-18 |
73 |
208 |
|
50 |
200/200/220 |
160 |
325 |
208 |
125 |
16/20/20 |
4-18 |
80 |
208 |
|
65 |
220/220/250 |
180 |
335 |
256 |
145 |
18/22/22 |
4-18/8-18/8-18 |
90 |
256 |
|
80 |
250/250/280 |
195 |
365 |
256 |
160 |
20/22/22 |
8-18 |
98 |
256 |
|
100 |
280/280/320 |
215/230/230 |
400 |
256 |
180/190/190 |
20/24/24 |
8-18/8-23/8-23 |
120 |
256 |
|
125 |
320/320/400 |
245/270/270 |
420 |
256 |
210/220/220 |
24/28/30 |
8-23/8-25/8-25 |
140 |
256 |
|
150 |
360/360/400 |
280/300/300 |
440 |
256 |
240/250/250 |
24/28/30 |
8-23/8-25/8-25 |
167 |
256 |
|
200 |
400/400/550 |
335/360/375 |
470 |
256 |
295/310/320 |
26/34/38 |
12-23/12-25/12-30 |
210 |
256 |
|
250 |
630 750 |
405 470 |
545 |
380 |
|
|
|
|
|
|
300 |
750 870 |
460 530 |
580 |
380 |
|
|
|
|
|
ZAJQ971超短型電動對夾式球閥外形尺寸
|
公稱通徑DN |
L |
H |
D |
D1 |
D2 |
b |
f |
L1 |
Z-?d |
|
15 |
35 |
275 |
90 |
65 |
45 |
14/16 |
2 |
157 |
4-12 |
|
20 |
38 |
280 |
100 |
75 |
55 |
14/16 |
2 |
157 |
4-12 |
|
25 |
42 |
287 |
110 |
85 |
65 |
14/16 |
2 |
157 |
4-12 |
|
32 |
50 |
297 |
130 |
100 |
78 |
16/18 |
2 |
208 |
4-16 |
|
40 |
60 |
312 |
145 |
110 |
85 |
16/18 |
3 |
208 |
4-16 |
|
50 |
70 |
325 |
160 |
125 |
100 |
16/20 |
3 |
256 |
4/8-16 |
|
65 |
95 |
335 |
180 |
145 |
120 |
18/22 |
3 |
256 |
4/8-16 |
|
80 |
118 |
365 |
190 |
160 |
135 |
20/22 |
6 |
256 |
8-16 |
|
100 |
140 |
400 |
215/230 |
210/220 |
155/160 |
20/28 |
3 |
256 |
8-16/20 |
|
125 |
175/195 |
420 |
245/270 |
210/220 |
185/188 |
24/28 |
3 |
256 |
8-16/24 |
|
150 |
210/260 |
440 |
280/300 |
240/218 |
210/218 |
24/28 |
3 |
256 |
8-20/24 |
注：表中數據XX/XX表示壓力：1.6MPa/2.5MPa
ZAJQ911型三片式電動絲扣式球閥外形尺寸
|
公稱通徑DN |
G |
L |
H |
L1 |
|
15 |
1/2” |
75 |
275 |
157 |
|
20 |
3/4” |
80 |
280 |
157 |
|
25 |
1” |
90 |
287 |
157 |
|
32 |
1 1/4” |
40 |
297 |
208 |
|
40 |
1 1/2” |
120 |
312 |
208 |
|
50 |
2” |
140 |
325 |
208 |
ZAJQ型智能電動球閥型號編制說明
|
Z |
A |
J |
Q |
9 |
41 |
F |
25 |
C |
G |
|
自控閥門 |
執行機構類型： |
位移特征： |
閥門代號： |
傳動方式： |
連接形式： |
密封面材料： |
公稱壓力： |
閥體材質： |
溫度類型： |
|
|
D：表示PS系列 |
J：角行程 |
Q：表示球閥 |
9表示電動 |
41：表示法蘭 |
F：表示四氟乙稀 |
16：表示1.6MPa |
C：表示碳鋼 |
G：表示中溫型 |
|
|
R：表示3810系列 |
S：直行程 |
D：表示碟閥 |
6：表示氣動 |
11：表示絲扣 |
H：表示金屬硬密封 |
25：表示2.5MPa |
P：表示不銹鋼 |
常溫省略 |
|
|
A：DTR系列 |
|
V：表示V形球閥 |
|
71：表示對夾式 |
|
40：表示4.0MPa |
S：表示塑料 |
|
|
|
|
|
|
|
|
|
64：表示6.4MPa |
F46：表示閥體襯四氟 |
|
