ZDSJ電動角型調節閥

更新時間:2024-11-05 09:54:19
產品名稱 ZDSJ電動角型調節閥
規格型號 ZDSJ
連接方式 法蘭
結構形式 角型
驅動方式 電動
公稱通徑 DN20-DN300
公稱壓力 1.6-6.4mpa
閥體材質 HT200 ZG230―450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
聯系方式 021-51061185 18964118897 白經理
官網 http://yehm.cn
生產廠家 上海威爾頓閥門有限公司
ZDSJ電動角型調節閥產品概述:

ZDSJ系列電子式直行程電動角型調節閥,配用德國進口PS系列直行程電動執行機構,實現對壓力、流量、溫度、液位等參數的調節。具有體積小、重量輕、泄漏量少、流路簡單、阻力小,使用于高壓差、高粘度、含有懸浮物和顆粒狀物質液體的調節,可以避免結焦,堵塞,也便于自潔和水清洗,角型閥一般使用于底進側出的場合,因為這樣可使調節有較好的穩定性。

閥體

形式:角型單座鑄造閥
公稱通徑:20-300mm
公稱壓力:PN1.6 4.0 6.4Mpa
連接形式:法蘭式按JB78-59 JB79-59
材料:HT200 ZG230―450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti



上閥蓋

常 溫 型:-20℃-+200℃
散 熱 型:-40℃-+450℃
壓蓋形式:螺栓壓緊式
填 料:V型聚四氟乙烯填料、柔性石墨、不銹鋼波紋管

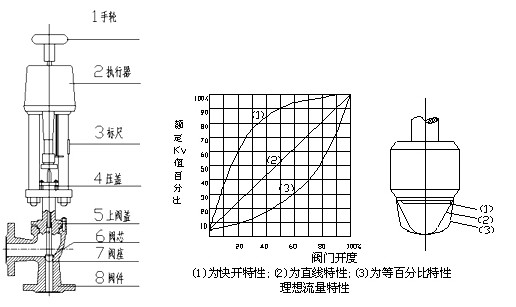

閥芯形式:上導向單座柱塞式閥芯
流量特性:等百分比特性,直線特性和快開特性
材 料:1Cr18Ni9Ti 0Cr18Ni12M02Ti
執行機構
類型:可選PS、3810、ZAZ型(DN100以內)、DKZ型(DN100以上)系列電子式直行程執行機構。
防爆型選用3810系列技術參數和性能:請參閱對應的執行機構與閥門定位器說明書。
ZDSJ型電動角型調節閥規格參數表
公稱通徑DN
20
25
32
40
50
65
80
100
125
150
200
250
300
閥座直徑dn(mm)
20
25
32
40
50
65
80
100
125
150
200
250
300
額定流量系數Kv
6.5
10
16
25
40
63
100
160
250
400
630
行程mm
10
16
25
40
60
100
100
允許壓差ΔMPa
6.1
3.8
2.3
1.4
1.0
2.3
1.6
1.0
0.8
0.6
0.4
基本誤差%
±2.5
回差%
2.5
死區%
1.0
始終點偏差%
±2.5
額定行程偏差%
2.5
允許泄漏量Q
Kv值的0.1%
可調范圍
30:1
配電動執行器型號
PSL
PSL201
PSL202
PSL204
PSL208
PSL312
PSL320
3810L
SA-08
381LSA-30
381LSB-30
381LSB-50
381LSC-65
381LSC-160

公稱壓力

介質溫度閥

體材料

1.6MPa
常溫-20℃~+200℃ 鑄鐵HT200
4.0MPa
常溫-20℃~+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
中溫-40℃~+450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
6.4MPa
常溫-20℃~+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
中溫-40℃~+450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti

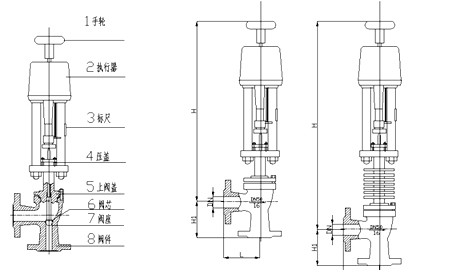

ZDSJ電動角型調節閥安裝尺寸和重量

ZDSJ電動角型調節閥安裝尺寸

公稱通徑DN(mm)
L(mm)
H1mm
H(mm)
Rmm
重量
PN(MPa)
常溫
中溫
PN1.6 MPa
1.6
20
100
100
740
870
176
15.5
25
115
115
740
870
176
25
32
130
130
785
915
176
27.5
40
130
130
770
900
176
28.5
50
150
150
785
920
176
32.5
65
170
170
915
1080
225
59
80
190
190
975
1140
225
59
100
215
215
1035
1200
225
87
125
250
250
1145
1285
225
133
150
275
275
1200
1340
225
171
200
325
325
1255
1400
225
269
