產品名稱 | ZDSM電動套筒調節閥 |
規格型號 | ZDSM |
連接方式 | 法蘭 |
結構形式 | 直通套筒鑄造閥 |
驅動方式 | 電動 |
公稱通徑 | 25mm-300mm |
公稱壓力 | PM1.6 4.0 6.4MPa |
閥體材質 | 鑄鋼,不銹鋼 |
聯系方式 | 021-51061185 18964118897 白經理 |
官網 | http://yehm.cn |
生產廠家 | 上海威爾頓閥門有限公司 |
ZDSM系列直行程電動套筒調節閥,由套筒閥配用德國進口PS系列電動執行機構組成。電動執行機構內有伺服系統,無需另配伺服放大器,有輸入控制信號(4-20mADC或1-5VDC)和單相電源即可控制運轉,實現對壓力、流量、溫度、液位等參數的調節。采用平衡式閥塞結構,具有閥塞穩定性好、不易產生震動、噪聲低敏感性小、允許使用壓差大、連線簡單等特點,廣泛用于流量系數大,泄漏量要求比較嚴的電力、冶金、石油、化工、輕工等行業的工業自動控制系統中。
上閥蓋
常溫型:-20℃-+200℃
散熱型:-40℃-+450℃
壓蓋形式:螺栓壓緊式
填料:V型聚四氟乙烯填料、柔性石墨、不銹鋼波紋管
公稱通徑DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
閥座直徑dn (mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數Kv
|
10
|
20
|
25
|
40
|
63
|
100
|
155
|
250
|
370
|
580
|
900
|
1300
|
|
行程mm
|
16
|
25
|
40
|
60
|
100
|
||||||||
允許壓差△MPa
|
≤公稱壓力`MPa
|
||||||||||||
基本誤差%
|
±2.5
|
||||||||||||
回差%
|
2.5
|
||||||||||||
死區%
|
1.0
|
||||||||||||
始終點偏差%
|
±2.5
|
||||||||||||
額定行程偏差%
|
2.5
|
||||||||||||
允許泄漏量Q
|
Kv值的0.05%
|
||||||||||||
可調范圍
|
50:1
|
||||||||||||
配電動執行器型號
|
PSL
|
PSL201
|
PSL202
|
PSL204
|
PSL208
|
PSL312
|
PSL325
|
||||||
3810L
|
SA-08
|
381LSA-20
|
381LSB-30
|
381LSB-50
|
381LSC-65
|
381LSC-160
|
|||||||
公稱壓力介質溫度閥體材料
|
1.6MPa
|
常溫-20℃~+200℃ 鑄鐵HT200
|
|||||||||||
4.0MPa
|
常溫-40℃~+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
|
||||||||||||
中溫- 40℃~+450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
|
|||||||||||||
6.4MPa
|
常溫-40℃~+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
|
||||||||||||
中溫-40℃~+450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
|

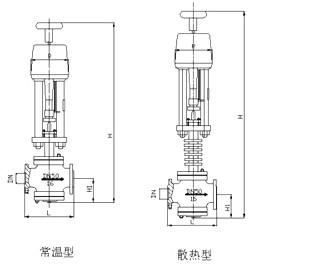

安裝尺寸
公稱通徑DN(mm)
|
L(mm)
|
H1(mm)
|
H(mm)
|
Rmm
|
||
PN(MPa)
|
常溫
|
中溫 | ||||
1.6
|
6.4
|
|||||
25 |
185
|
200
|
110
|
704
|
855
|
176
|
40
|
220
|
235
|
125
|
747
|
898
|
176
|
50
|
250
|
265
|
131
|
755
|
906
|
176
|
65
|
275
|
295
|
171
|
835
|
986
|
176
|
80
|
300
|
320
|
189
|
882
|
1033
|
176
|
100
|
350
|
400
|
208
|
920
|
1071
|
176
|
150
|
450
|
550
|
275
|
1117
|
1332
|
225
|
200
|
550
|
670
|
320
|
1310
|
1516
|
225
|
250
|
640
|
810
|
390
|
1420
|
1626
|
225
|
300
|
880
|
950
|
450
|
1520
|
1726
|
225
|
型號編制說明
Z
|
D
|
S
|
P
|
40
|
P
|
G
|
自控閥門
|
執行機構類型:
|
位移特征:
|
閥門結構:
|
公稱壓力:
|
閥體材質:
|
溫度類型:
|
D:表示PS系列 |
S:表示直行程 |
P:表示單座 |
16:表示1.6MP |
C:表示碳鋼 |
G:表示中溫型 常溫省略 | |
R:表示3810系列 |
|
N:表示雙座 |
40:表示4.0MP |
P:表示不銹鋼鑄鐵省略 |
|
|
H:表示DKZ系列 |
|
M:表示套筒
|
64:表示6.4MP |
