產品名稱 | H42H鑄鋼底閥 |
規格型號 | H42H |
連接方式 | 法蘭 |
結構形式 | 升降式 |
驅動方式 | 手動 |
公稱通徑 | DN15-DN600 |
公稱壓力 | 1.6-2.5MPA |
閥體材質 | 鑄鋼 |
聯系方式 | 021-51061185 18964118897 白經理 |
官網 | http://yehm.cn |
生產廠家 | 上海威爾頓閥門有限公司 |
H42H鑄鋼底閥產品概述:
底閥又叫水泵底閥,是一種節約能源的閥一般安裝在水泵水下吸管的底端限制水泵管內液體返回水源,起著只進不出的功能。閥蓋上有很多個進水口和加強筋起到了不易堵塞的作用,口徑有單瓣、雙瓣、多瓣型,連接方式有法蘭連接和螺紋連接等。主要由閥體,閥芯,閥瓣,過濾網組成,一般承受壓力為6-25公斤。
鑄鋼底閥產品特點:
1.結構不論是從流量,還是從工藝要求來看都很理想,此外在排空的時候不會產生湍流現象。
2.可提供所有現行國際標準的接口,如法蘭式、焊接式、卡箍式或螺紋式等。
3.閥體材料均為鑄鐵,鑄鋼,不銹鋼當然也可根據客戶的要求采用其他的材質。
4.閥體表面可根據客戶要求采用機械拋光或電拋光,精度可達到0.25um。
5.底閥可配手動,也可配備氣動每臺水泵要安裝一只底閥,底閥通常安裝于水面以下,而水上式底閥則安裝于水面以上,它是老式底閥的更新?lián)Q代產品,是理想的引水設備而且亦可取代真空泵及抽真空裝置。
該底閥設計合理,制造工藝先進,安裝、使用、檢修方便。并具有摩擦阻力小,使用壽命長,節能等優點,廣泛適用于石化、化工、紡織、印染、冶金、礦山、排灌等行業的水泵配套設施。
鑄鋼底閥結構與原理:
底閥由閥體,閥瓣,閥蓋,襯套,密封圈等零件組成,詳見下圖水源的水從閥蓋進入閥體。在流體的壓力作用下,閥瓣打開水,當示停后出口管內的壓力將閥瓣迅速關閉,液體將不會倒回水源,起到了即暢通抽水又節約水能損失的作用。
鑄鋼底閥性能規范:
適用介質:水、油、及非腐蝕性介質
適用溫度:≤80 ℃
主要密封材料:灰鑄鐵、丁腈橡膠
執行標準:Q/12 NJ3583-2001
試驗標準:GB/T13927-1992
鑄鋼底閥零件材料:
零件名稱 | 材料 |
閥體、閥蓋、閥瓣 | 灰鑄鐵、鑄鋼、不銹鋼 |
密封圈 | 橡膠 |
墊片 | 石棉板 |
鑄鋼底閥外形尺寸及重量:
型號 | 公稱通徑DN(mm) | 尺寸 | 重量 | |||||||
D | D1 | D2 | b-f | Z-Φd | D0 | h0 | H | |||
H42X-16/25 | 50 | 140 | 110 | 90 | 16-3 | 4-14 | 135 | 17 | 142 | 4 |
65 | 160 | 130 | 110 | 16-3 | 4-14 | 168 | 25 | 180 | 6.5 | |
80 | 185 | 150 | 125 | 18-3 | 4-18 | 198 | 32 | 197 | 8.5 | |
100 | 205 | 170 | 145 | 18-3 | 4-18 | 247 | 40 | 230 | 143.5 | |
125 | 235 | 2500 | 175 | 20-3 | 8-18 | 272 | 43 | 270 | 18 | |
150 | 260 | 225 | 200 | 20-3 | 8-18 | 315 | 38 | 297 | 24 | |
200 | 315 | 280 | 255 | 22-3 | 8-18 | 405 | 65 | 382 | 38 | |
250 | 370 | 335 | 310 | 24-3 | 12-18 | 465 | 84 | 460 | 64 | |
300 | 435 | 395 | 262 | 24-4 | 12-23 | 510 | 90 | 530 | 98 |

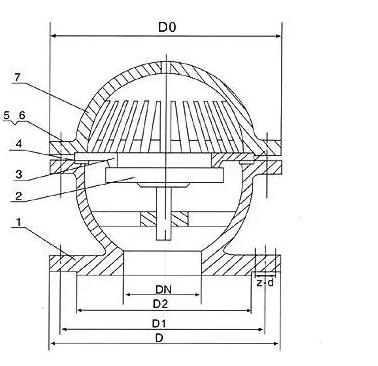

H42H鑄鋼底閥結構圖:
