產品名稱 | J44F46襯氟直角截止閥 |
規格型號 | J44F46 |
連接方式 | 法蘭 |
結構形式 | 角式 |
驅動方式 | 手動 |
公稱通徑 | DN15~250 |
公稱壓力 | 0.6-1.0MPA |
閥體材質 | WCB.鑄鐵 |
聯系方式 | 021-51061185 18964118897 白經理 |
官網 | http://yehm.cn |
生產廠家 | 上海威爾頓閥門有限公司 |
J44F46襯氟直角截止閥產品概述:
一、襯氟直角截止閥是指啟閉件(閥瓣)由閥桿帶動并沿閥座中心軸線做升降運動的閥門,是一種常用的截?cái)嚅y,主要用來接通或截?cái)喙苈分械慕橘|(zhì),一般不用于調節流量。
二、襯氟直角截止閥結構特點
1、與閘閥相比,截止閥的結構較簡單,制造與維修都較方便。
2、啟閉時閥瓣行程較小,啟閉時間較短、閥門高度較小。
3、密封面不易磨損、擦傷,密封性較好、壽命長。
4、閥瓣與閥桿設計為一體結構,結構緊湊,使用安全。
5、截止閥有三種結構形式:直通式、直流式、角式,其中直通式較為常用,角式可以安裝在管路系統的拐角處,直流式流阻是截止閥中較小的。
6、更換零件襯里材料可適用各種介質。
7、可根據用戶需求配置氣動、電動裝置,滿足遙控和程控的需要。
三、襯氟直角截止閥執行標準
計規范:GB/T12233GB/T12235
結構長度:GB/T12221
連接法蘭:JB/T78JB/T79
試驗與檢驗:GB/T13927
產品標識:GB/T12220
供貨規范:JB/T7928
四、角式襯氟截止閥性能規范:
襯里、閥座 | 適用溫度(℃) | 適用介質 |
PTFE(F4) | ≤180 | 除熔融堿金屬、元素氟外的各種濃度的酸、堿、鹽、王水、有機酸等強腐蝕性介質 |
PCTFE(F3) | ≤120 | |
FEP(F46) | ≤150 | |
PFA(可熔性F4) | ≤180 | |
PVDF(F2) | ≤100 | |
RPTFE(RF4) | ≤180 |
五、角式襯氟截止閥主要零件:
序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹耐酸鑄鋼 | 超低碳不銹耐酸鑄鋼 | ||
Z | C | P | R | PL | RL | ||
1 | 閥體/閥蓋 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
2 | 球體/閥桿 | 25 | 2Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
3 | 襯里/閥座 | PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO | |||||
4 | 填料壓蓋 | WCB | CF8 | CF8M | CF3 | CF3M | |
5 | 填料 | PTFE(F4) | PTFE(F4) | PTFE(F4) | |||
6 | 活節螺栓 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | |||
7 | 閥桿螺母 | ZCuAl10Fe3 | ZCuAl10Fe3 | ZCuAl10Fe3 | |||
8 | 緊固螺栓 | 35 | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
9 | 螺母 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | |||
10 | 手柄 | WCB | WCB | WCB |
公稱通經 | L | D | D1 | D2 | f | b | Z-φd | |
DN(mm) | NPS(inch) | PN1.0MPa | ||||||
15 | 1/2 | 90 | 95 | 65 | 45 | 2 | 14 | 4-φ14 |
20 | 3/4 | 95 | 105 | 75 | 55 | 2 | 16 | 4-φ14 |
25 | 1 | 100 | 115 | 85 | 65 | 2 | 16 | 4-φ14 |
32 | 11/4 | 105 | 135 | 100 | 78 | 2 | 18 | 4-φ18 |
40 | 11/2 | 115 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
50 | 2 | 125 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
65 | 21/2 | 145 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
80 | 3 | 155 | 195 | 160 | 135 | 3 | 22 | 4-φ18 |
100 | 4 | 175 | 215 | 180 | 155 | 3 | 22 | 8-φ18 |
125 | 5 | 200 | 245 | 210 | 185 | 3 | 24 | 8-φ18 |
150 | 6 | 225 | 280 | 240 | 210 | 3 | 24 | 8-φ23 |
200 | 8 | 275 | 335 | 295 | 265 | 3 | 26 | 8-φ23 |
250 | 10 | 325 | 390 | 350 | 320 | 3 | 28 | 12-φ23 |
300 | 12 | 375 | 440 | 400 | 368 | 4 | 28 | 12-φ23 |
PN1.6MPa | ||||||||
15 | 1/2 | 90 | 95 | 65 | 45 | 2 | 14 | 4-φ14 |
20 | 3/4 | 95 | 105 | 75 | 55 | 2 | 16 | 4-φ14 |
25 | 1 | 100 | 115 | 85 | 65 | 2 | 16 | 4-φ14 |
32 | 11/4 | 105 | 135 | 100 | 78 | 2 | 18 | 4-φ18 |
40 | 11/2 | 115 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
50 | 2 | 125 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
65 | 21/2 | 145 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
80 | 3 | 155 | 195 | 160 | 135 | 3 | 22 | 8-φ18 |
100 | 4 | 175 | 215 | 180 | 155 | 3 | 24 | 8-φ18 |
125 | 5 | 200 | 245 | 210 | 185 | 3 | 26 | 8-φ18 |
150 | 6 | 225 | 280 | 240 | 210 | 3 | 28 | 8-φ23 |
200 | 8 | 275 | 335 | 295 | 265 | 3 | 30 | 8-φ23 |
PN2.5MPa | ||||||||
15 | 1/2 | 90 | 95 | 65 | 45 | 2 | 16 | 4-φ14 |
20 | 3/4 | 95 | 105 | 75 | 55 | 2 | 16 | 4-φ14 |
25 | 1 | 100 | 115 | 85 | 65 | 2 | 16 | 4-φ14 |
32 | 11/4 | 105 | 135 | 100 | 78 | 2 | 18 | 4-φ18 |
40 | 11/2 | 115 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
50 | 2 | 125 | 160 | 125 | 100 | 3 | 20 |
4-φ18 |

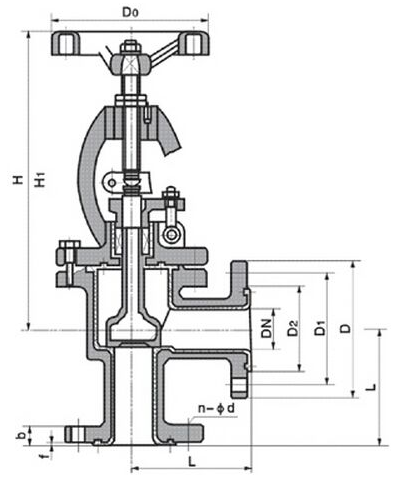

J44F46襯氟直角截止閥結構圖:
