產品名稱 | J11W內螺紋針型截止閥 |
規格型號 | J11W |
連接方式 | 內螺紋 |
結構形式 | 直通式 |
驅動方式 | 手動 |
公稱通徑 | DN6-DN40 |
公稱壓力 | 4.0-32.0MPA |
閥體材質 | 不銹鋼304.316.321 |
聯系方式 | 021-51061185 18964118897 白經理 |
官網 | http://yehm.cn |
生產廠家 | 上海威爾頓閥門有限公司 |
J11W內螺紋針型截止閥產品概述:
J11W內螺紋針型截止閥主要零部件材料:
零件名稱 | 閥桿、閥蓋 | 閥桿、閥瓣 | 填料 |
J11W-16P | 鉻鎳不銹鋼 | 鉻鎳不銹鋼 | 聚四乙氟乙稀、柔性石墨 |
J11W-160、J13W-40 | 優質碳鋼 | 優質碳鋼 |
型號 |
公稱壓力 (MPa) |
試驗壓力(MPa) | 工作壓力(MPa) |
工作溫度 (℃) |
適用介質 | ||
殼體 | 密封(液) | 密封(氣) | |||||
J11W-16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P≤540℃ | 液化石油氣水、酸、蒸汽、油品等 |
J11W40P | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
J11W-160 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | C≤425℃ | |
J11W-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 |
公稱直徑DN(mm) | 管螺紋 | 尺寸 | 重量(Kg) | ||||
Do | L | H | H1 | d | |||
6 | 1/4 | 60 | 55 | 90 | 100 | 4 | 0.63 |
10 | 3/8 | 60 | 60 | 92 | 102 | 5 | 0.65 |
15 | 1/2 | 65 | 65 | 97 | 107 | 6 | 0.8 |
20 | 3/4 | 80 | 80 | 109 | 121 | 8 | 1.07 |
25 | 1 | 100 | 90 | 122 | 132 | 10 | 1.8 |
32 | 11/4 | 140 | 128 | 180 | 191 | 15 | 5.0 |
40 | 11/2 | 160 | 148 | 200 | 215 | 18 | 7.2 |
零件名稱 | 閥桿、閥蓋 | 閥桿、閥瓣 | 填料 |
J21W-16P | 鉻鎳不銹鋼 | 鉻鎳不銹鋼 | 聚四氟乙稀、柔性石墨 |
J21W-160 | 優質碳鋼 | 鉻不銹鋼 |
型號 | 公稱壓力(MPa) | 試驗壓力(MPa) | 工作壓力(MPa) | 工作溫度(℃) | 適用介質 | ||
殼體(MPa) | 密封 | 密封(氣) | |||||
J21W-16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P≤540℃ | 液化石油氣水、酸、蒸汽、油品等 |
J21W40P | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
J21W-160 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | C≤425℃ | |
J21W-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 |
公稱直徑 | 尺寸 | 重量(Kg) | ||||||
Do | D1 | D2 | L | H1 | H2 | M | ||
6 | 65 | 14 | 6 | 140 | 96 | 106 | 20×1.5 | 0.9 |
10 | 80 | 18 | 10 | 160 | 115 | 125 | 24×1.5 | 1.18 |
15 | 100 | 22 | 15 | 180 | 122 | 132 | 30×2 | 2.0 |
20 | 110 | 28 | 18 | 220 | 156 | 166 | 36×2 | 3.5 |
25 | 140 | 33 | 22 | 230 | 169 | 180 | 39×2 | 4.3 |
零件名稱 | 閥體、閥蓋、螺栓 | 閥桿、閥瓣、密封圈 | 填料 | 墊片 | 手輪 |
J61W | 鉻鎳不銹鋼 | 不銹鋼 | 聚四氟乙稀、柔性石墨 | 橡膠石棉板 | 優質碳鋼 |
公稱直徑 DN(mm) |
尺寸 |
重量 (Kg) |
|||
L | H | H1 | D1 | ||
6 | 100 | 110 | 125 | 80 | 0.65 |
10 | 110 | 130 | 150 | 100 | 0.65 |
15 | 130 | 145 | 170 | 110 | 0.8 |
20 | 150 | 170 | 190 | 125 | 1.1 |
25 | 170 | 180 | 210 | 125 | 1.8 |
32 | 180 | 200 | 250 | 160 | 5.0 |
型號 |
公稱壓力 MPa |
試驗壓力MPa |
工作壓力 MPa |
工作溫度 (℃) |
適用介質 | ||
殼體 | 密封(液) | 密封(氣) | |||||
J61W-100 | 10. | 15.0 | 11.0 | 0.6 | 10.0 |
C≤425℃ P≤540℃ |
水、油品、液化石油氣等 |

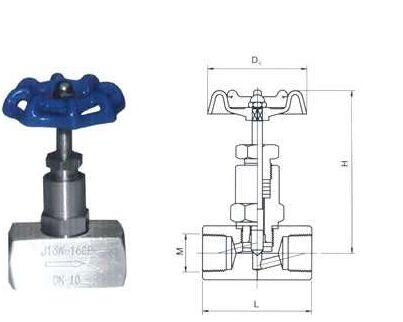

J11W內螺紋針型截止閥結構圖:
