J41W美標截止閥

更新時間:2024-11-05 09:53:12
產品名稱 J41W美標截止閥
規格型號 J41W
連接方式 法蘭
結構形式 直通式
驅動方式 手動
公稱通徑 DN15-DN400
公稱壓力 150LB-2500LB
閥體材質 不銹鋼304.316,鑄鋼
聯系方式 021-51061185 18964118897 白經理
官網 http://yehm.cn
生產廠家 上海威爾頓閥門有限公司

J41W美標截止閥產品概述:

J41W 美標截止閥適用于公稱壓力PN1.6~16MPa,工作溫度-29~550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上,切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等.

J41W美標截止閥--結構特點

 1、產品的設計制造符合美國國家標準ANS1B16.34,美國BS1873等國外先進標準要求。

2、閥體外形為桶形或流線形造型美觀。流通形狀為直通式。流體阻力小。
3、關閉件(閘瓣)與閥座密封面采用錐面密封,關閉力小,耐沖刷,密封可靠。
4、閥座可為更換式閥座,可任意組合與關閉密封面材料的配對,以滿足工況的要求,延長使用壽命。
5、大口徑、高壓力截止閥根據關閉力的需要閥桿的傳動方式采用升降桿,并配有滾動軸承式采用撞擊式手輪以減輕關閉力。

6、主體材料、內件材料、填料、緊固件的材料可按用戶要求或?qū)嶋H工況條件合理組合。

J41H/W美標截止閥--設計標準

設計與制造 結構長度 法蘭尺寸 對焊連接尺寸 壓力-溫度 試驗-檢驗
ANSI B16.34 BS1873 ANSI B16.10 ANSI B16.5 ANSI B16.25 ANSI B16.34

API 59

8

J41H/W美標截止閥--試驗壓力

公稱壓力PN(Lb) 強度試驗 氣密封試驗 氣密封試驗
MPa Lbf/in2 MPa Lbf/in2 MPa Lbf/in2
150 3.0 430 2.2 315 0.4-0.7 60-100
300 7.7 1110 5.7 815
600 15.3 2220 11.3 1630
900 23.0 3330 17.0 2445
1500 38.4 5560 28.2 4080
2500 64.0 9255 47.0 6790

 J41H/W美標截止閥--主要零部件

體、蓋 閥桿 密封面 墊片(環) 填料 工作溫度 適用介質
WCB 2Cr13 13Cr
STL
木體材料
尼龍
增強柔性石墨
13Cr/柔性石墨
1Cr13/Flexible
SFB-2
08軟鋼
F304
F316
F304L
F316L
柔性石墨
增強柔性石墨
SFB/260
SFP/260
PTFE
≤425 水
蒸汽
油品
WC1 38CrMoAl 25Cr2MoV ≤425
WC6 ≤540
WC9 ≤570
C5 C12 ≤540
CF8 F304 ≤200 硝酸
醋酸
尿素
CF8M F316
CF3 F304L
CF3M F316L
J41H/W美標截止閥--主要尺寸及重量
DN 150Lb 凸面法蘭(RF) 主要尺寸 重量
mm in L D D1 D2 b n-φd H D0
15 1/2 108 89 60.5 35 11.2 4-16 241 100 6.9
20 3/4 117 98 69.9 43 12.7 4-16 241 100 9.8
25 1 127 108 79.2 51 14.2 4-16 242 125 13.5
32 11/4 140 117 89 63 16 4-16 280 160 19.5
40 11/2 165 127 98.6 73 17.5 4-16 286 160 28.5
50 2 203 152 120.7 92 19 4-19 368 200 18
65 21/2 216 178 139.7 105 22.4 4-19 387 200 30
80 3 241 190 152.4 127 24 4-19 411 250 41
100 4 292 229 190.5 157 24 4-19 454 250 64
125 5 356 254 216.0 186 24 8-22.5 455 350 86
150 6 406 279 241.3 216 25.4 8-22.5 541 350 113
200 8 495 343 298.5 270 28.4 8-22.5 651 450 178
250 10 622 406 362.0 324 30.2 12-25.4 800 450 270
300 12 698 483 431.8 381 32 12-25.4 1231 600 350
350 14 787 533 476.3 413 35 12-29 1450 600 460
400 16 914 597 539.8 470 36.6 26-29 1645 600 590

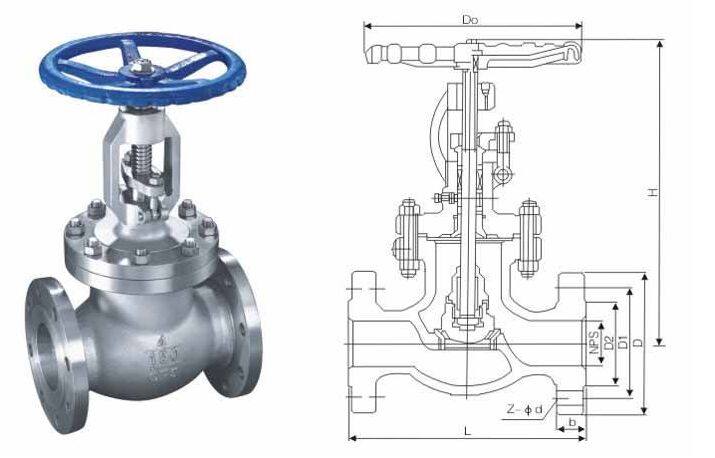

J41W美標截止閥結構圖:

J41W美標截止閥結構圖

本頁URL,復制給好友:
訂貨流程:
1、客戶采購清單傳真至021-51079320或來電咨詢021-51061185或發郵箱shweierdun@163.com
2、收到客戶采購清單,為客戶提供閥門型號選型與報價(價格清單).
3、具體商定:交貨期、特殊要求等事宜.

訂貨須知:
1、 客戶如對產品有特殊要求,須在訂貨合同中提供以下說明:
a.結構長度;
b.連接形式;
c.公稱直徑;
d.產品使用介質及溫度、壓力范圍;
e.試驗、檢驗標準及其他要求。
2、 本廠可根據客戶特定要求配置各類驅動裝置。
3、 如由客戶提供確定的閥門類型和型號時,客戶應正確說明其型號的含義和要求,在供需雙方理解一致的條件下簽訂合同。
4、 期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30%貨款,供方即備料生產。
