產品名稱 | 壓力自緊式Y型鋼鍛截止閥 |
規格型號 | Y型 |
連接方式 | Y型 |
結構形式 | 直通 |
驅動方式 | 手動 |
公稱通徑 | DN15-DN50 |
公稱壓力 | 150LB-2500LB |
閥體材質 | 鑄鋼,不銹鋼,鍛鋼 |
聯系方式 | 021-51061185 18964118897 白經理 |
官網 | http://yehm.cn |
生產廠家 | 上海威爾頓閥門有限公司 |
Y”型鍛鋼截止閥有三種閥蓋設計形式。第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨制造)密封??蛻粲刑厥庖髸r也可采用金屬環連接。第二種設計形式是焊接式閥蓋,按這種形式設計的閥門,其閥體與閥蓋用螺紋連接,全焊密封。客戶有特殊要求時也可采用全焊二連接。第三種為壓力自緊式閥蓋,按這種形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密封環密封。
可設計成“Y”型閥的有截止閥和止回閥。
鍛鋼截止閥型號:J11H J61H |
鍛鋼截止閥公稱通徑:15MM-50MM |
鍛鋼截止閥使用壓力:1.6MPA -32MPA |
鍛鋼截止閥連接方式:螺紋連接 焊接 |
鍛鋼截止閥形式:手動 |
鍛鋼截止閥主要功能:起開關作用 |
鍛鋼截止閥使用介質:水 油品 蒸汽 |
鍛鋼截止閥材質:A105鍛鋼 |
鍛鋼截止閥標準:機械部標準或定做非標 |
壓力自緊式Y型鍛鋼截止閥設計結構和特征

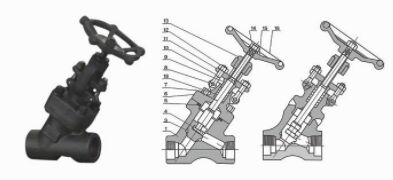

壓力自緊封Y型截止閥和止回閥閥門符合ANSI B16.34。檢驗與測試按API598,標記按MSS-SP-25。采用結構 全徑或縮徑 升降式和球式止回閥 按需內置彈簧 可拆卸實心閥瓣 自定心壓板壓套式 整體式上密封座明桿支架型(OS&Y) 螺栓連接、纏繞墊片密封式閥蓋,螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋承插端符合ASME B16.11 螺紋連接端(NPT)符合ANSI/ASME B1.20.1 閥瓣可變換為針型、節流型、球型、止回型圖1:結構示意圖)
序號 |
零件名稱 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
Type A105 |
Type A182 F22 |
Type A182 F304(L) |
Type A182 F316(L) |
||
1 |
閥體 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
2 |
閥瓣 |
A105N |
A276 304 |
A276 304(L) |
A276 316(L) |
3 |
閥桿 |
A182 F6a |
A182 F304(L) |
A182 F316(L) |
|
4 |
密封座 |
A105N |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
5 |
密封環 |
F182 F304L |
A182 F304(L) |
A182 F316(L) |
|
6 |
閥蓋 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
7 |
墊圈 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
8 |
閥桿螺母 |
A276 F420 |
|||
9 |
軸承壓蓋 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
10 |
鎖緊螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
11 |
手輪 |
A197 |
|||
12 |
對夾塊 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
13 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A1983 B8M |
14 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
15 |
填料壓板 |
A216 WCB |
A351 CF8 |
||
16 |
活節螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A1983 B8M |
17 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
18 |
圓柱銷 |
A276 420 |
A182 F304 |
||
19 |
填料壓套 |
A276 410 |
A182 F304 |
||
20 |
吊耳 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
21 |
提升螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
22 |
填料 |
不銹鋼絲+柔性石墨 |
|||
適用介質 |
水、蒸汽、油品等 |
水、蒸氣、油品等 |
硝酸、醋酸等 |
||
適用溫度 |
-29°C~425°C |
-29°C~550°C |
-29°C~200°C |
客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。 CS=碳鋼;AS=合金鋼;SS=不銹鋼;
鍛鋼截止閥尺寸參數表
NPS |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
|
L |
900-150Lb |
140 |
140 |
140 |
178 |
178 |
216 |
2500Lb |
186 |
186 |
186 |
232 |
232 |
279 |
|
H(開) |
333 |
333 |
332 |
408 |
406 |
524 |
|
W |
125 |
125 |
160 |
160 |
180 |
200 |
|
重量 |
900Lb-1500Lb |
11.2 |
10.5 |
10.1 |
21.0 |
19.6 |
40.4 |
2500Lb |
12.3 |
11.6 |
10.8 |
28.0 |
26.4 |
43.8 |
壓力自緊式Y型鋼鍛截止閥結構圖:
威爾頓閥門服務體系(以下簡稱我司)
隨著經濟高速發展,市場競爭越來越激烈,用戶對閥門產品的要求也越來越多,并且對服務的要求也越來越高;因為,我司銷售部門為適應市場發展的要求,專業設立了服務培訓組,為服務質量添加完善的工作,我公司的售前,售中,售后服務工作經由專業的銷售員來完成。
一、售前服務:
做到技術與銷售的頂尖結合服務,讓用戶的每一次采購都有服務的體驗。
①進行采購前產品技術溝通和交流,主動給予建議。
②在進行產品型號選擇時考慮是否成本合理工礦效率等問題。
③不能達到工礦要求時,根據客戶的特殊要求,安排設計師合理改善。
二、售中服務:
尊重每位用戶;給用戶一份輕松,放心的整體價值服務。
①進行性價比:比價格,比質量,比服務,反思是否有不做到位的地方。
②嚴格按相關標準和技術要求進行閥門的檢測和試驗。
③在合作過程中,依照合同,保質保量準時交貨,隨時保持與用戶聯系。
④定制期間,相關技術人員可來我司進行產品監造和檢驗,同時,我司會提供該產品的結構圖及詳細文件資料,來做監造文件。
⑤對特殊工礦或定做的產品,可協商專業技術員親臨現場指導。
⑥我公司在發貨前以電話進行產品型號、口徑、數量、件數的確認。
三、售后服務:
好的服務鑄就好的企業讓客戶無后顧之憂。
①按合同要求提供產品的合格證,檢驗報告、安裝說明書等。
②顧客在驗收產品過程中,如出現與合同要求不符時,我司接到顧客通知后兩小時內給予處理。
③我司提供十二個月的產品質保期,時間從驗收合格之日起計算。
④在正確安裝和使用下,出現產品質量問題,本公司將負責到底。
包修包換承諾:
①在正常的儲運、安裝、保養、使用條件下,因產品的質量問題不能正常使用時,提供三保四包:保質、保量、保及時、包修、包換、包退、包損失。
②在接到質量信息反饋時,將在24小時內提出處理意見,并做到100小時內趕到現場做處理
③可根據用戶需求協商提供備品、備件和安裝、調試、維修服務。
