產品名稱 | D341X法蘭橡膠蝶閥 |
規格型號 | D341X |
連接方式 | 法蘭 |
結構形式 | 中線式 |
驅動方式 | 蝸輪 |
公稱通徑 | DN50-DN700 |
公稱壓力 | 0.6-1.6MPA |
閥體材質 | 鑄鋼,不銹鋼,鑄鐵 |
聯系方式 | 021-51061185 18964118897 白經理 |
官網 | http://yehm.cn |
生產廠家 | 上海威爾頓閥門有限公司 |
法蘭橡膠蝶閥是管線優先選用的常規蝶閥,適用于溫度≤120℃或≤150℃,公稱壓力≤1.6MPa給排水、污水、食品、供暖、燃?xì)?、船舶、水電、冶金、能源系統以及輕紡等行業,具有結構簡潔,流阻系數小,流量特性趨于直線,不會滯留雜物。且重量輕,安裝方便,驅動扭矩較小的優點。這種閥門既可作切斷介質用,又可作調節介質的流量用。驅動裝置根據用戶要求,分別可采用手動、電動、氣動等方式。選用不同材料的零件,配用不同材料的密封圈,可適應不同的介質、工況,使成本與性能達到較佳效果。
D341X法蘭橡膠蝶閥工作原理:
蝶板的回轉中心(即閥桿的中心)位于閥體的中心線和蝶板的密封面截面上,蝶板旋轉90角度即可完成啟閉。閥座采用合成橡膠。關閉時蝶板的外圓密封面擠壓合成橡膠閥座,使閥座產生彈性變形而形成彈性力作為密封比壓保證蝶閥的密封。
D341X法蘭橡膠蝶閥產品特點:
驅動方式可選擇手動、電動或氣動。
流量特性趨直線,調節性能好。
密封件可更換,且密封可靠達到雙向密封。
小巧輕便,容易拆裝及維修,并可在任意位置安裝。
結構簡單、緊湊,操作扭矩小,90°回轉開啟迅速。
蝶板可根據用戶要求噴涂覆層,如尼龍或聚四氟類。
蝶板與閥桿的連接采用無銷釘結構,克服了有可能的內泄漏點。
蝶板外圓采用球面造型,提高了密封性能及延長了閥門的使用壽命,帶壓?jiǎn)㈤]5萬次以上仍保持零泄漏。
設計與制造:GB12238 結構長度:GB12221(13系列)法蘭連接尺寸:GB4216 D41J半襯襯膠蝶閥
部件列表:1、閥體 2、閥座 3、蝶板 4、閥桿
法蘭橡膠蝶閥用途:
密封圈材料代號 |
適用溫度 |
適用介質 |
NR |
≤85℃ |
水、空氣、酸堿類 |
CR |
≤85℃ |
水、煤氣、酸堿類 |
NBR |
≤100℃ |
水、油品 |
CPDM |
≤120℃ |
水、蒸汽、一般酸堿類 |
FKM |
≤150℃ |
水、蒸汽、強酸堿 |
法蘭橡膠蝶閥材料:
閥體 |
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 |
蝶板 |
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料 |
閥桿 |
碳鋼鍍鎳磷、不銹鋼 |
閥座密封圈 |
天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM |
氣動裝置 |
組合件 |
壓力等級:PN(MPa) 1.0 1.6
法蘭橡膠蝶閥測試:
襯里層:電火花檢測
試驗與檢驗按GB/T13927標準
公稱壓力:PN(MPa)
閥體:PN×1.5
密封:PN×1.1
任選附件:蝸輪裝置、氣動裝置、電動裝置
法蘭橡膠蝶閥主要尺寸參數:
公稱通徑DN |
L |
D |
D1 |
n-d(mm) |
H1 |
H2 |
質量 |
|
PN1.6 |
PN1.6 |
|||||||
50 |
108 |
165 |
125 |
4-18 |
4-18 |
91 |
120 |
8 |
65 |
112 |
185 |
145 |
4-18 |
4-18 |
104 |
140 |
11.5 |
80 |
114 |
200 |
160 |
8-18 |
8-18 |
107 |
150 |
12.5 |
100 |
127 |
220 |
180 |
8-18 |
8-18 |
135 |
165 |
23 |
125 |
140 |
250 |
210 |
8-18 |
8-18 |
129 |
190 |
40.5 |
150 |
140 |
285 |
240 |
8-22 |
8-22 |
131 |
205 |
46.5 |
200 |
152 |
340 |
295 |
8-22 |
12-22 |
177 |
2550 |
61 |
250 |
165 |
395 |
350 |
12-22 |
12-26 |
206 |
270 |
73.5 |
300 |
178 |
445 |
400 |
12-22 |
12-26 |
220 |
320 |
103 |
350 |
190 |
505 |
460 |
16-22 |
16-26 |
264 |
358 |
120 |
400 |
216 |
565 |
515 |
16-26 |
16-30 |
298 |
400 |
217 |
450 |
222 |
615 |
565 |
16-26 |
- |
327 |
420 |
242 |
500 |
229 |
671 |
620 |
20-26 |
- |
352 |
480 |
279 |
600 |
267 |
780 |
725 |
20-30 |
- |
446 |
560 |
396 |
700 |
292 |
895 |
840 |
24-30 |
- |
486 |
610 |
596 |

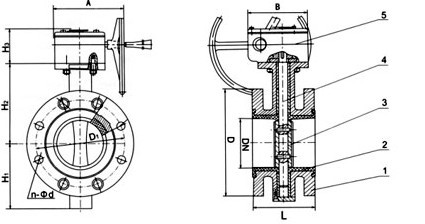

D341X法蘭橡膠蝶閥結構圖:
