H12W小口徑止回閥
| 產品名稱 | H12W小口徑止回閥 |
| 規格型號 | H12W |
| 連接方式 | 內螺紋 |
| 結構形式 | 升降式 |
| 驅動方式 | 手動 |
| 公稱通徑 | DN15-DN50 |
| 公稱壓力 | 0.6-6.4MPA |
| 閥體材質 | 不銹鋼304.316 |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://yehm.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
H12W小口徑止回閥產品概述:
立式內螺紋止回閥精度高，外觀美，造型小，帶有彈簧裝置。垂直與水平安裝均可等特點。螺紋止回閥主要適應管道系統中防止介質倒流使用。硅溶膠精密鑄造不銹鋼閥體。引進國外先進加工的工藝，結構合理、造型美觀。
內螺紋止回閥設計特點：
1、內螺紋止回閥具有結構短、體積小、質量輕。
2、閥瓣關閉快速，水錘壓力小。
3、流道通暢，流體阻力小；動作靈敏，密封性能好。
4、安裝方便，可在水平、垂直兩個方向的管路上安裝。
5、閥板采用對偶板上加兩個扭力彈簧的設計，可使閥板自行速閉。
立式內螺紋止回閥精度高，外觀美，造型小，帶有彈簧裝置。垂直與水平安裝均可等特點。螺紋止回閥主要適應管道系統中防止介質倒流使用。硅溶膠精密鑄造不銹鋼閥體。引進國外先進加工的工藝，結構合理、造型美觀。
內螺紋止回閥設計特點：
1、內螺紋止回閥具有結構短、體積小、質量輕。
2、閥瓣關閉快速，水錘壓力小。
3、流道通暢，流體阻力小；動作靈敏，密封性能好。
4、安裝方便，可在水平、垂直兩個方向的管路上安裝。
5、閥板采用對偶板上加兩個扭力彈簧的設計，可使閥板自行速閉。
內螺紋止回閥產品應用：
立式內螺紋止回閥產品設計制造按GB12236設計標準，結構合理，密封可靠，外形美觀。內螺紋止回閥閥瓣、閥座的密封面采用司太立鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。
內螺紋止回閥產品特性：
多種螺紋端供選擇
可適宜水平安裝及垂直安裝
采用脫臘精密鑄造
內螺紋止回閥產品標準：
設計標準：ASME B16.34
壁厚標準：ASME B16.34
螺紋標準： ASME B1.20.1,BS21,DIN 2999/259,ISO 228/1,JIS B 0203,ISO 7/1
檢測標準：MSS SP-110,EN 1226
內螺紋止回閥主要零部件：
|
序號 |
名稱 |
材質 |
|
|
ANSI/JIS/DIN |
ANSI/JIS/DIN |
||
|
1 |
閥體 |
A351-CF8M/SCS14A/1.4408 |
A351-CF8/SCS13A/1.4308 |
|
2 |
彈簧 |
SUS304 |
|
|
3 |
閥瓣 |
A351-CF8M/SCS14A/1.4408 |
A351-CF8/SCS13A/1.4308 |
|
4 |
閥座 |
PTFE/VITON |
|
|
5 |
密封圈 |
PTFE/RPTFE |
|
|
6 |
閥蓋 |
A351-CF8M/SCS14A/1.4408 |
A351-CF8/SCS13A/1.4308 |
內螺紋止回閥外形尺寸表：
|
序號 |
d |
L |
D |
|
1/4" |
10 |
50 |
26 |
|
3/8" |
13 |
54 |
30 |
|
1/2" |
15 |
57 |
34 |
|
3/4" |
20 |
64 |
42 |
|
1" |
25 |
80 |
49 |
|
1-1/4" |
32 |
82 |
60 |
|
1-1/2" |
40 |
93 |
71 |
|
2" |
50 |
100 |
87 |
|
2-1/2" |
65 |
120 |
110 |
|
3" |
76 |
140 |
125 |
|
4" |
94 |
158 |
155 |

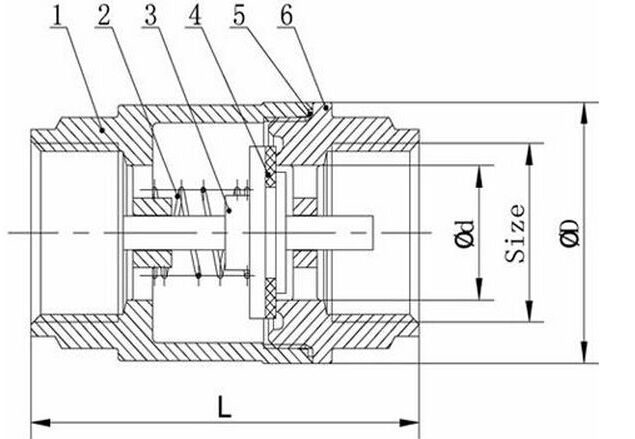

H12W小口徑止回閥結構圖:
