產品名稱 | Z23X-350鉆井高壓泥漿閘閥 |
規格型號 | Z23X |
連接方式 | 外螺紋 |
結構形式 | 明桿平行式單閘板 |
驅動方式 | 手動 |
公稱通徑 | DN50-DN400 |
公稱壓力 | 1.6-45.0MPA |
閥體材質 | 鑄鋼,不銹鋼,鍛鋼 |
聯系方式 | 021-51061185 18964118897 白經理 |
官網 | http://yehm.cn |
生產廠家 | 上海威爾頓閥門有限公司 |
Z23X-350鉆井高壓泥漿閘閥產品概述:
高壓泥漿閘閥用于油礦鉆井泥漿循環系統設備,控制泥漿流通與關閉,連接形式為梯形螺紋或法蘭式,安裝快速方便,鋼性強,安全可靠,閥座與閘板密封效果好,開啟輕便。閥門兩端與管道連接密封,采用球面活動接觸與0型橡膠密封圈相結合的活動接頭,產品結構性能可靠,特別適用于管道兩端中心要求不高的場合。
工作原理和用途:
高壓泥漿閘閥有非金屬密封和金屬密封兩種,主要用于油礦鉆井泥漿循環系統設備,控制泥漿流通與關閉,連接形式為梯形螺紋或法蘭式,安裝快速方便,鋼性強,安全可靠,閥座與閘板密封效果好,開啟輕便。閥門兩端與管道連接密封,采用球面活動接觸與0型橡膠密封圈相結合的活動接頭,產品結構性能可靠,特別適用于管道兩端中心要求不高的場合。
適用于鉆井過程中對泥漿混合物控制的閥――簡稱泥漿閥,屬于高壓閥門技術領域。該閥包括有進、出液端的閥體,閥體的進、出液端之間的閥座中裝有平板閘板,平板閘板的上端與閥桿銜接,所述閥桿與手輪通過螺紋副連接,其改進之處在于:閥座由包覆橡膠的兩圓環內骨架及支撐環構成通道,其水平截面呈長軸與液流方向一致的橢圓形,嵌裝在閥體進、出液端之間的盲孔中,包覆橡膠的兩圓環內骨架之間留有寬度小于平板閘板厚度的圓弧槽。由于橢圓形截面的閥座與閥體上的盲孔形成過盈配合,減少與閥體大面積過贏,因此產生了理想的密封效果,而閥座中的圓環內骨架則長期保持著閥座的基本形狀,使其具有足夠的使用壽命。
產品結構特點:
閘板下部開有導流孔。
閥體承載能力高。
通道為直通式流阻力小。
密封可靠,磨擦力小。
雙重密封。
實現流量的任意調節。
采用浮動閥座,雙向啟閉,密封可靠,啟閉靈活。
工作溫度:≤110℃
閥體材料:優質碳鋼、合金鋼
適用介質:泥漿、水
PN35(350) |
Z23x-325/500 A/B型 |
PN35(350) |
外形及連接尺寸
公稱通徑 |
尺寸 |
重量 |
|||||||
DN |
L |
L1 |
Tr |
SR |
H |
H1 |
D0 |
||
50 |
47 |
240 |
30 |
120×6 |
40 |
364 |
312 |
440 |
60 |
65 |
57 |
260 |
30 |
130×6 |
40 |
403 |
330 |
480 |
75 |
80 |
70 |
280 |
35 |
150x6 |
60 |
495 |
41 1 |
500 |
90 |
100 |
92 |
320 |
45 |
180×8 |
74 |
543 |
443 |
500 |
110 |

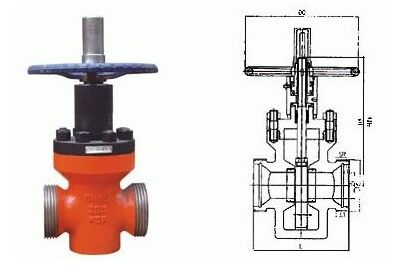

Z23X-350鉆井高壓泥漿閘閥結構圖:
