產品名稱 | Z40H(150LB,300LB,600LB)美標閘閥 |
規格型號 | Z40H(150LB,300LB,600LB) |
連接方式 | 法蘭式 |
結構形式 | 明桿楔式 |
驅動方式 | 手動 |
公稱通徑 | 21/2-22mm |
公稱壓力 | 1500-600Lb |
閥體材質 | 鑄鋼,不銹鋼 |
聯系方式 | 021-51061185 18964118897 白經理 |
官網 | http://yehm.cn |
生產廠家 | 上海威爾頓閥門有限公司 |
Z40H美標閘閥產品概述:
Z40H美標閘閥適用于 ANSI Class150~2500、PN20~42、JIS10~20K,工作溫度 -29~425℃(碳鋼)及 -40~500℃(不銹鋼)的名種管路上,用于截斷或接通管路中的介質。通過選用不同的材質,可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。
Z40H美標閘閥--產品特點
①產品設計制造符合國外先進標準要求,密封可靠,性能優良。
②結構設計緊湊合理,造型美觀。
③采用楔式彈性閘板結構,中大口徑設置滾動軸承,啟閉輕松。
④閥體材料品種齊全,填料、墊片根據實際工況或用戶要求合理選配,可適用于各種壓力、溫度及介質工況
⑤采用國內外多種配管法蘭標準及法蘭密封面型式,滿足各種工程需要及用戶要求。
Z40H美標閘閥--執行標準
設計與制造 |
結構長度 |
法蘭尺寸 |
對焊連接尺寸 |
壓力溫度等級 |
試驗與檢驗 |
AP1 600 |
ANS1B16.10 |
ANS1B16.5a |
ANS1B16.25 |
ANS1B16.34 |
AP1598 |
Z40H美標閘閥--壓力試驗
公稱壓力 |
強度試驗 |
水密封試驗 |
氣密封試驗 |
|||
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
|
150 |
3.1 |
450 |
2.2 |
315 |
0.5~0.7 |
60~100 |
300 |
7.8 |
1125 |
5.6 |
815 |
||
600 |
15.3 |
2225 |
11.2 |
1630 |
||
900 |
23.1 |
3350 |
16.8 |
2440 |
||
1500 |
38.4 |
5575 |
28.1 |
4080 |
||
2500 |
64.6 |
9367 |
47.4 |
6873 |
Z40H美標閘閥--主要零件材料及性能
殼體 |
ASTM A216WCB |
ASTMA351 CF8 |
|||||||||
閘板 |
WCB |
CF8 |
CF8M |
Monel |
|||||||
閥桿 |
F6a |
F304 |
F316 |
Monel |
F304 |
||||||
閘板密封面 |
13Cr |
13Cr |
STL |
304 |
STL |
316 |
STL |
Monel |
304 |
304 |
STL |
閥座密封面 |
13Cr |
STL |
STL |
304 |
STL |
316 |
STL |
Monel |
304 |
STL |
STL |
殼體 |
ASTM A351 CF3 |
ADTM A351 CF8M |
ASTM A351 CF8 |
||||||||
閘板 |
|||||||||||
閥桿 |
F304L |
F316 |
F316L |
||||||||
閘板密封面 |
304L |
304L |
STL |
316 |
316 |
STL |
316L |
316L |
STL |
||
閥座密封面 |
304L |
STL |
STL |
316 |
STL |
STL |
316L |
STL |
STL |
ANS1 Class150~ANS1 Class300主要外形尺寸
ANS1 Class150 |
|||||||||||||||||||||
NPS |
2 |
21/2 |
3 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
24 |
26 |
28 |
30 |
32 |
36 |
40 |
42 |
|
L |
RF |
178 |
191 |
203 |
29 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
559 |
610 |
610 |
660 |
711 |
762 |
787 |
BW |
216 |
241 |
283 |
305 |
403 |
419 |
457 |
502 |
572 |
610 |
660 |
711 |
813 |
864 |
914 |
914 |
965 |
1016 |
1067 |
1118 |
|
手動 |
H1 |
400 |
490 |
510 |
585 |
775 |
955 |
1160 |
1375 |
1570 |
1765 |
1980 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
Do |
200 |
200 |
250 |
300 |
350 |
350 |
400 |
450 |
500 |
600 |
700 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
傘齒輪 |
H2 |
- |
- |
- |
- |
- |
- |
- |
- |
1668 |
1920 |
2115 |
2215 |
2600 |
2908 |
3046 |
3136 |
3293 |
3726 |
4060 |
4229 |
電動 |
H3 |
- |
- |
- |
- |
- |
- |
- |
- |
1668 |
1920 |
2115 |
2215 |
2600 |
2908 |
3046 |
3136 |
3293 |
3726 |
4060 |
4229 |
ANS1 Class300 |
|||||||||||||||||||||
NPS |
2 |
21/2 |
3 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
24 |
26 |
28 |
30 |
32 |
36 |
40 |
42 |
|
L |
RF |
216 |
241 |
283 |
305 |
406 |
419 |
457 |
502 |
762 |
838 |
914 |
991 |
1143 |
1245 |
1346 |
1697 |
1524 |
1727 |
- |
- |
BW |
216 |
241 |
283 |
305 |
406 |
419 |
457 |
502 |
762 |
838 |
914 |
991 |
1143 |
1245 |
1346 |
1697 |
1524 |
1727 |
- |
- |
|
手動 |
H1 |
470 |
525 |
535 |
635 |
805 |
1025 |
1230 |
1460 |
1645 |
- |
1840 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
Do |
200 |
200 |
300 |
300 |
350 |
400 |
450 |
500 |
600 |
- |
600 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
傘齒輪 |
H2 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
1935 |
2155 |
2572 |
2908 |
3100 |
3135 |
3293 |
- |
- |
- |
電動 |
H3 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
1935 |
2155 |
2572 |
2908 |
3100 |
3135 |
3293 |
3754 |
4120 |
4530 |
ANS1 Class600主要外形尺寸
ANS1 Class600 |
|||||||||||||||||
NPS |
2 |
21/2 |
3 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
24 |
26 |
28 |
30 |
|
L |
RF |
292 |
330 |
356 |
432 |
559 |
660 |
787 |
838 |
889 |
990 |
1092 |
1194 |
1397 |
1448 |
1549 |
1651 |
BW |
292 |
330 |
356 |
432 |
559 |
660 |
787 |
838 |
889 |
990 |
1092 |
1194 |
1397 |
1448 |
1549 |
1651 |
|
手動 |
H1 |
474 |
530 |
547 |
703 |
913 |
1077 |
1276 |
1499 |
- |
- |
- |
- |
- |
- |
- |
- |
Do |
250 |
250 |
300 |
350 |
450 |
500 |
600 |
680 |
- |
- |
- |
- |
- |
- |
- |
- |
|
傘齒輪 |
H2 |
- |
- |
- |
- |
- |
- |
- |
1470 |
16250 |
2089 |
2211 |
2616 |
2921 |
2960 |
3050 |
3112 |
電動 |
H3 |
- |
- |
- |
- |
- |
- |
- |
1470 |
16250 |
2089 |
2211 |
2616 |
2921 |
2960 |
3050 |
3112 |
ANS1 Class900主要外形尺寸
ANS1 Class900 |
|||||||||||||
NPS |
2 |
21/2 |
3 |
4 |
6 |
8 |
12 |
14 |
16 |
18 |
20 |
24 |
|
L |
RF |
368 |
419 |
381 |
457 |
610 |
737 |
965 |
1029 |
1130 |
1217 |
1321 |
1549 |
BW |
368 |
419 |
381 |
457 |
610 |
737 |
- |
- |
- |
- |
- |
- |
|
手動 |
H1 |
620 |
705 |
695 |
825 |
1065 |
1318 |
- |
- |
- |
- |
- |
- |
Do |
300 |
350 |
350 |
400 |
500 |
600 |
- |
- |
- |
- |
- |
- |
|
傘齒輪 |
H2 |
- |
- |
- |
- |
800 |
940 |
1691 |
1877 |
2143 |
2310 |
2750 |
3150 |
電動 |
H3 |
- |
- |
- |
- |
800 |
940 |
1691 |
1877 |
2143 |
2310 |
2750 |
3150 |
ANS1 Class1500主要外形尺寸
ANS1 Class1500 |
|||||||||||||
NPS |
2 |
3 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
24 |
|
L |
RF |
371 |
473 |
549 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
BW |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
手動 |
H1 |
614 |
705 |
927 |
1191 |
1524 |
1854 |
2184 |
2216 |
- |
- |
- |
- |
Do |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
傘齒輪 |
H2 |
- |
- |
- |
1191 |
1524 |
1854 |
2184 |
- |
- |
- |
- |
- |
電動 |
H3 |
- |
- |
- |
1191 |
1524 |
1854 |
2184 |
2216 |
2316 |
2620 |
2840 |
3310 |
ANS1 Class2500主要外形尺寸
ANS1 Class2500 |
||||||||
NPS |
2 |
3 |
4 |
6 |
8 |
10 |
12 |
|
L |
RF |
451 |
578 |
673 |
914 |
1022 |
1270 |
1422 |
BW |
451 |
578 |
673 |
914 |
1022 |
1270 |
1422 |
|
手動 |
H1 |
630 |
890 |
- |
- |
- |
- |
- |
Do |
- |
- |
- |
- |
- |
- |
- |
|
傘齒輪 |
H2 |
- |
- |
- |
- |
- |
- |
- |
電動 |
H3 |
- |
- |
191 |
1347 |
1445 |
1692 |
1914 |

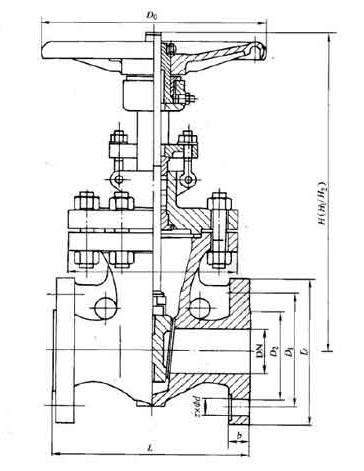

Z40H(150LB,300LB,600LB)美標閘結構圖紙:
