Z41H型PN16-PN160碳鋼法蘭閘閥

更新時間：2024-11-05 09:51:23

產品名稱	Z41H型PN16-PN160碳鋼法蘭閘閥
規格型號	Z41H型PN16-PN160
連接方式	法蘭式
結構形式	明桿楔式
驅動方式	手動
公稱通徑	DN15-DN600
公稱壓力	1.6-32.0MPA
閥體材質	碳鋼
聯系方式	021-51061185 18964118897 白經理
官網	http://yehm.cn
生產廠家	上海威爾頓閥門有限公司

Z41H型PN16-PN160碳鋼法蘭閘閥產品概述:

閥門是連接方式為法蘭的閘閥，這種連接方式較為常見。法蘭閘閥在管路中使用時穩定可靠。

特點

流體阻力小，閘閥閥體內部介質通道是直通的，介質流經閘閥時不改變其流動方向，因而流動阻力較小。啟閉較省力，啟閉時閘板運動方向與介質流動方向相垂直，與截止閥相比、閘閥的啟閉較為省力。介質流動方向一般不受限制。介質可從閘閥兩側任意方向流過，均能達到接通或截?cái)嗟哪康摹１阌诎惭b，適用于介質的流動方向可能改變的管路中。

閥門標準

國標法蘭是指按中華人民共和國國家標準《GB/T 9112~9124-2010鋼制管法蘭》的規定生產的法蘭片。
國標法蘭標準由中華人民共和國國家質量監督檢驗檢疫總局和中國國家標準化管理委員會于2011-01-10聯合發布，從2011-10-01起實施的推薦性標準。
GB/T 9112~9124-2010一共包括了以下13項標準：
代替了國標GB/T9112-2000;GB/T10745-1989標準
GB/T 9112-2010 鋼制管法蘭類型與參數
GB/T 9113-2010 整體鋼制管法蘭
GB/T 9114-2010 帶頸螺紋鋼制管法蘭
GB/T 9115-2010 對焊鋼制管法蘭
GB/T 9116-2010 帶頸平焊鋼制管法蘭
GB/T 9117-2010 帶頸承插焊鋼制管法蘭
GB/T 9118-2010 對焊環帶頸松套鋼制管法蘭
GB/T 9119-2010 板式平焊鋼制管法蘭
GB/T 9120-2010 對焊環板式松套鋼制管法蘭
GB/T 9121-2010 平焊環板式松套鋼制管法蘭
GB/T 9122-2010 翻邊環板式松套鋼制管法蘭
GB/T 9123-2010 鋼制管法蘭蓋
GB/T 9124-2010 鋼制管法蘭

國標碳鋼閘閥性能規范：

型號	公稱壓力 (MPa)	實驗壓力			工作溫度(℃)	適用介質
型號	公稱壓力 (MPa)	強度水（MPa）	密封（水）空氣（MPa）	低壓密封空氣（MPa）	工作溫度(℃)	適用介質
Z41H-16C Z41W-16P(R)	1.6	2.4	1.8	0.6	≤425	硝酸類
Z41W-25P(R)	2.5	3.8	2.8	0.6	≤200	醋酸類
Z41W-40P(R)	4.0	6.0	4.4	0.6	≤200	硝酸類
Z41W-64P(R)	6.4	9.6	7.0	0.6	≤200	醋酸類

國標碳鋼閘閥主要零件材質：

閥體/閥蓋	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02	WCB
零件名稱	ZGICr18Ni9Tit系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12M02Ti系列	ZG00Cr17Ni14M02系列	WCB系列
閘板	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02	1Cr13
閥桿	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12M02Ti	00Cr17Ni14M02	1Cr13
填料	PTFE編織	PTFE編織	PTFE編織	PTFE編織	石墨
墊片	304L＋PTFE	304L＋PTFE	316＋PTFE	316L＋PTFE	石墨
壓蓋	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02系列	WCB
填料壓環	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12M02Ti	00Cr17Ni14M02	1Cr13
螺栓	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

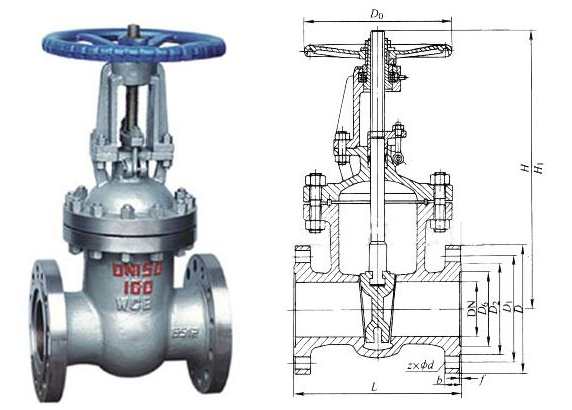

Z41H型PN16-PN160碳鋼法蘭閘閥結構圖：

Z41H型PN16-PN160碳鋼法蘭閘閥結構圖

國標碳鋼閘閥1.6MPa主要連接尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720

國標碳鋼閘閥2.5MPa主要連接尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720

國標碳鋼閘閥4.0MPa主要連接尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	250	280	310	350	400	450	550	650	750	850	950
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600

國標碳鋼閘閥6.4MPa主要連接尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	170	190	210	230	240	250	280	320	350	400	450	550	650	750	850	950
H	mm	175	180	210	230	350	359	373	435	500	614	674	818	970	1145	1280	1450
W	mm	120	120	140	160	200	240	280	320	360	400	400	450	560	640	800	80

國標碳鋼閘閥10.0MPa主要連接尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250
L	mm	170	190	210	230	240	250	280	310	350	400	450	550	650
H	mm	175	180	210	230	350	359	373	435	500	614	674	818	970
W	mm	120	120	160	180	240	280	320	360	400	450	560	640	720

國標碳鋼閘閥16.0MPa主要連接尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200
L	mm	170	190	210	230	240	300	340	390	450	525	600	750
H	mm	175	180	210	230	350	359	373	435	500	614	674	818
W	mm	120	120	140	160	200	240	280	320	360	400	400	450
