電動V型球閥
| 產品名稱 | 電動V型球閥 |
| 規格型號 | VQ947H |
| 連接方式 | 法蘭 |
| 結構形式 | 固定式 |
| 驅動方式 | 電動 |
| 公稱通徑 | DN15-DN400 |
| 公稱壓力 | 1.6~6.4MPA |
| 閥體材質 | 鑄鋼，不銹鋼，塑料 |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://yehm.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
電動V型球閥產品概述:
VQ947H型電動V型球閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的較佳控制特性結合成一體,既可用作控制調節閥，又可作關斷切斷閥。 ZAJV電動V型球閥，由YXR、PSQ電動執行機構和V型球閥組成，是一種由V型切口球面閥板在小開度范圍內貼著密封面旋轉而控制流體的角行程調節閥。 電動V型球閥V型切口球面板在增大調節比的同時，在截流時對密封環還有剪切作用，因此適用于要求大調節比的控制系統，以及對含纖維質流體、料漿類流體的控制。 電動V型球閥 廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。
特點
V型切口的球芯與金屬閥座之間具有剪切作用，特別適用于含纖維、微小固體顆粒、料漿等介質；
蝸輪傳動V型切斷球閥還具有調節并可靠定位能力，流量特性為近百分比，可調范圍廣；
采用板簧加載的可動閥座結構，閥座與球芯不會產生卡阻或脫離等問題，密封可靠，適用壽命長。
主要零件材料
|
序號 |
材料標準 |
材料牌號Stamdard |
|||
|
碳鋼 |
不銹鋼 |
||||
|
GB |
ASTM |
GB |
ASTM |
||
|
01 |
雙頭螺母Stud |
35CrMoA |
A193-B7 |
1Cr17Ni2 |
A193-B8M |
|
02 |
螺母Nut |
45 |
A194-2H |
OCr18Ni |
A194-8M |
|
03 |
底蓋Lower cover |
25 |
A105 |
1Cr18Ni9Ti |
F304/F316/ |
|
04 |
墊圈Gasket |
氟橡膠；PTFE;金屬夾石墨Viton ; PTFE; Metel backed graphite |
|||
|
05 |
止推軸承Lover stem |
金屬夾PTFEMetel backed graphite |
|||
|
06 |
下閥桿軸承 |
金屬夾 |
|||
|
07 |
下閥桿Lover stem |
2Cr13 |
A276-410 |
1Cr18Ni9Ti/1Cr18Ni12Mo2Ti |
F304/F316/F304L/F316L |
|
08 |
球體Ball |
ZG1Cr18Ni9Ti |
CF8滲氮 |
1Cr18Ni9Ti/1Cr18Ni12Mo2Ti |
F304/F316/F304L/F316L |
|
09 |
閥體Body |
WCB |
A216-WCB |
ZG1Cr18Ni9Ti/ZG1Cr18NI12Mo2TI |
CF8/CF8M/CF3/CF3M |
|
10 |
閥座O型圈 |
氟橡膠Viton |
|||
|
11 |
閥座Seat |
2Cr13滲氮 |
A276-410 |
1Cr18Ni9Ti |
F304/F316/F304L/F316L |
|
12 |
球閥鍵Body key |
40Cr |
1Cr17Ni2 |
||
|
13 |
上閥桿軸承 |
PTFE;PPL |
|||
|
14 |
閥桿填料 |
石墨 Graphite |
|||
|
15 |
填料壓環 |
2Cr13 |
A276-410 |
1Cr18Ni9Ti/1Cr18Ni12Mo2Ti |
F304/F316/ |
|
16 |
填料壓蓋 |
WCB |
A216-WCB |
ZG1Cr18Ni9Ti |
CF8/CF8M/ |
|
17 |
螺釘Bolt |
35CrMoA |
A193-B7 |
1Cr17Ni2 |
A193-B8M |
|
18 |
支架Yoke |
WCB |
|||
|
19 |
上閥桿Stem |
2Cr13 |
A276-410 |
1Cr18Ni9Ti/1Cr18Ni12Mo2Ti |
F304/F316/F304L/F316L |
|
20 |
鍵Key |
40Cr |
1Cr17Ni2 |
||
應用規范Note
設計、制造按GB/T12237
結構長度按GB12221-89
連接法蘭按JB/T79.1～79.4End
閥門檢查和實驗按GB/T13927
驅動方式：手動、氣動、電動
PN1.6MPa主要連接尺寸及重量
|
公稱通徑DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
400 |
500 |
|
|
L |
124 |
145 |
165 |
194 |
210 |
229 |
243 |
297 |
338 |
520 |
600 |
|
|
H |
102 |
114 |
127 |
152 |
184 |
219 |
273 |
360 |
395 |
470 |
580 |
|
|
手動 |
H1 |
107 |
125 |
152 |
178 |
300 |
330 |
398 |
495 |
580 |
670 |
840 |
|
E |
- |
- |
- |
- |
- |
- |
116 |
116 |
171 |
257 |
257 |
|
|
F |
- |
- |
- |
- |
- |
- |
350 |
350 |
400 |
400 |
400 |
|
|
W |
230 |
400 |
400 |
650 |
1050 |
1050 |
600 |
600 |
800 |
800 |
800 |
|
|
Wt(kg) |
12 |
16 |
22 |
35 |
58 |
74 |
205 |
322 |
460 |
864 |
1600 |
|
|
電動 |
H2 |
- |
- |
- |
- |
- |
554 |
600 |
652 |
760 |
830 |
940 |
|
L1 |
- |
- |
- |
- |
- |
235 |
235 |
235 |
259 |
400 |
410 |
|
|
氣動 |
H3 |
274 |
379 |
389 |
479 |
552 |
666 |
736 |
926 |
1059 |
1393 |
1538 |
|
L2 |
270 |
405 |
405 |
576 |
576 |
776 |
776 |
776 |
1060 |
1360 |
1360 |
|
PN2.5MPa主要連接尺寸及重量
|
公稱通徑DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
400 |
500 |
|
|
L |
124 |
145 |
165 |
194 |
210 |
229 |
243 |
297 |
338 |
520 |
600 |
|
|
H |
102 |
114 |
127 |
152 |
184 |
219 |
273 |
360 |
395 |
470 |
580 |
|
|
手動 |
H1 |
107 |
125 |
152 |
178 |
300 |
330 |
398 |
495 |
580 |
670 |
840 |
|
E |
- |
- |
- |
- |
- |
- |
116 |
116 |
171 |
257 |
257 |
|
|
F |
- |
- |
- |
- |
- |
- |
350 |
350 |
420 |
400 |
400 |
|
|
W |
230 |
400 |
400 |
650 |
1050 |
1050 |
600 |
600 |
800 |
800 |
800 |
|
|
Wt(kg) |
15 |
24 |
30 |
55 |
87 |
118 |
255 |
370 |
533 |
1030 |
2100 |
|
|
電動 |
H2 |
- |
- |
- |
- |
- |
235 |
235 |
400 |
400 |
410 |
420 |
|
L1 |
- |
- |
- |
- |
- |
74 |
250 |
350 |
420 |
400 |
400 |
|
|
氣動 |
H3 |
340 |
379 |
452 |
479 |
646 |
666 |
814 |
1002 |
1059 |
1205 |
1295 |
|
L2 |
405 |
405 |
574 |
574 |
756 |
756 |
1060 |
1060 |
1060 |
1360 |
2840 |
|

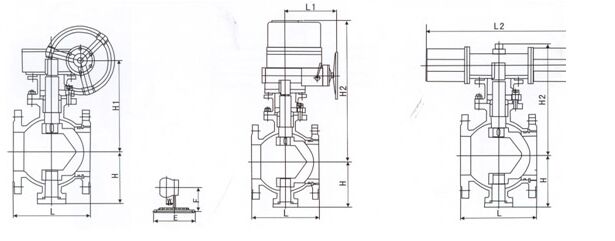

電動V型球閥結構圖:
