氣動二片式內螺紋球閥
| 產品名稱 | 氣動二片式內螺紋球閥 |
| 規格型號 | Q611F |
| 連接方式 | 內螺紋 |
| 結構形式 | 浮動直通 |
| 驅動方式 | 氣動 |
| 公稱通徑 | DN15-DN200 |
| 公稱壓力 | 1.6~6.4MPA |
| 閥體材質 | 鑄鋼，鍛鋼，不銹鋼 |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://yehm.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
氣動二片式內螺紋球閥產品概述:
球閥閥體鑄造采用國外引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。
氣動二片式內螺紋球閥工作原理：
氣動二片式球閥是由氣動執行器與二片式球閥組成，利用壓縮空氣作為能源，接受氣動信號或電氣定位器等附件信號進行工作，具有結構簡單、操作方便等優點。提高了使用壽命，氣缸內輸入氣壓后，作用于活塞上產生一定的推力，使齒輪型輸出在活塞推動下，使齒輪輸出軸于旋轉，帶動閥軸轉動，從而使球閥球體在閥內隨著轉動，廣泛應用于生產過程自動控制系統中的調節或開關操作場合。
氣動二片式內螺紋球閥產品特點：
1、二片式氣動球閥由仿意大利AT氣動執行機構和Q11F球閥組成。
2、可選配限位開關，空氣過濾減壓閥、手輪機構，電磁閥。
3、氣動執行器采用鋁合金擠出工藝制作，表面采用硬化處理，外觀美觀，有利于安裝，運輸。
4、采用精密壓鑄工藝制作的鋁合金活塞，保證了雙活塞精確的對稱，并配合高質量的O型環和導向閥，可的供很高的扭矩輸入與氣壓比，雙導軌和活塞設計保證了輸出扭矩的恒定。
5、活塞導向帶采用大接觸面積，自潤滑設計高強度材料保證了低摩擦，正常使用壽命可達100萬次！
6、閥體設計，鑄造均采用臺灣的先進工藝，具有結構合理。能達到氣泡級密封，啟閉力矩小，使用壽命長。
7、閥體與閥桿之間帶防靜電裝置，閥桿防爆出裝置設計，可適用多種惡劣場合選型。造型美觀，質量可靠等優點。
氣動二片式內螺紋球閥主要技術參數：
閥體
|
閥體形式 |
內螺紋精鑄閥體 |
|
公稱通徑 |
DN6～100mm |
|
公稱壓力 |
PN1.6、2.5、4.0、6.4 MPa；ANSI 150 300 600LB；JIS 10 20 30K |
|
連接形式 |
管螺紋(G)、錐螺紋(NPT) |
|
閥蓋形式 |
一體式 |
|
壓蓋型式 |
壓帽擰緊式 |
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
閥內件
|
閥芯形式 |
O型球型閥芯 |
|
流量特性 |
快開特性 |
執行機構
|
執行器型號 |
GT、SR、ST、AT、AW系列單雙作用氣動執行器 |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-20～+90℃ |
|
作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
※注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。
主要閥體結構圖
|
|
|
|
三片式氣動球閥(閥體) |
二片式氣動球閥(閥體) |
主要零件材料
|
1 |
左閥體 |
WCB、CF8、CF8M、CF3M |
|
2 |
閥座 |
PEFE、PPL、304、316 |
|
3 |
球體 |
WCB、CF8、CF8M、CF3M |
|
4 |
密封圈 |
PTFE/金屬石墨纏繞墊片 |
|
5 |
右閥體(中閥體) |
WCB、CF8、CF8M、CF3M |
|
6 |
閥桿 |
2Cr13304、316、316L |
|
7 |
填料壓蓋 |
WCB、CF8、CF8M、CF3M |
主要性能指標
|
公稱通徑DN(mm) |
6 |
8 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
允許壓差(MPa) |
≤ 公稱壓力 |
|||||||||||
|
動作范圍 |
0～90° |
|||||||||||
|
泄露量Q |
軟密封為零泄露；金屬密封符合ANSI B16.104 IV級標準 |
|||||||||||
|
基本誤差 |
帶定位器：小于全行程的±2% |
|||||||||||
|
回差 |
帶定位器：小于全行程的2% |
|||||||||||
主要性能參數
|
試驗壓力(Mpa) |
公稱壓力(Mpa) |
壓力級 |
JIS(K) |
|||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
|
|
強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
|
密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |
|
氣密試驗 |
0.5～0.7 |
|||||||||
氣動二片式內螺紋球閥主要外形及連接尺寸
|
公稱通徑 |
內螺紋連接 |
|||||
|
mm |
inch |
D |
L |
H |
G |
A |
|
10 |
3/8 |
10 |
60 |
157 |
3/8″ |
140 |
|
15 |
1/2 |
15 |
75 |
168 |
1/2″ |
140 |
|
20 |
3/4 |
20 |
80 |
170 |
3/4″ |
140 |
|
25 |
1 |
25 |
90 |
180 |
1″ |
140 |
|
32 |
11/4 |
32 |
110 |
185 |
11/4″ |
164 |
|
40 |
11/2 |
38 |
125 |
200 |
11/2″ |
164 |
|
50 |
2 |
50 |
144 |
210 |
2″ |
190 |
|
65 |
21/2 |
64 |
186 |
230 |
21/2″ |
210 |
|
80 |
3 |
78 |
206 |
250 |
3″ |
247 |
|
100 |
4 |
98 |
240 |
270 |
4″ |
247 |

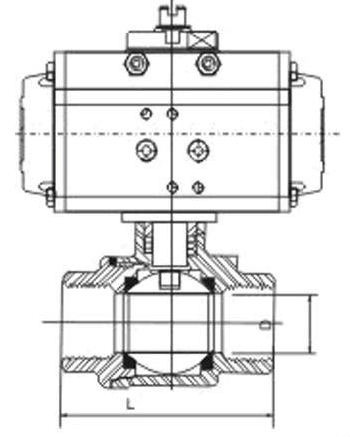

氣動二片式內螺紋球閥結構圖:
