產品展示
J21W-64P外螺紋高壓針型閥
| 產品名稱 | J21W-64P外螺紋高壓針型閥 |
| 規格型號 | J21W |
| 連接方式 | 外螺紋 |
| 結構形式 | 直通式 |
| 驅動方式 | 手動 |
| 公稱通徑 | DN6-DN50 |
| 公稱壓力 | 1.6-32.0MPA |
| 閥體材質 | 不銹鋼，碳鋼 |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://yehm.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
J21W-64P外螺紋高壓針型閥產品概述：
J21W外螺紋針型閥,也叫外螺紋截止閥,外螺紋針型閥,外螺紋針形閥,連接方式采用外螺紋式,跟閥體連接采用外螺紋式,所以也叫外螺紋截止閥.
材質主要有:20#,304,201,316,316L
手柄方式有手輪式,有紅色,藍色,黑色
設計制造:GB/T12224-1989,JB/T7747-1995
連接方式:內螺紋式,螺紋有G.NPT 等
結構特征:錐面密封,活動閥瓣
閥門檢驗:GB/T13927-1992
J21W外螺紋針型閥主要零部件材料
|
零件名稱 |
閥桿、閥蓋 |
閥桿、閥瓣 |
填料 |
|
J21W-16P |
鉻鎳不銹鋼 |
鉻鎳不銹鋼 |
聚四氟乙稀、柔性石墨 |
|
J21W-160 |
優質碳鋼 |
鉻不銹鋼 |
主要性能規范
|
型號 |
公稱壓力(MPa) |
試驗壓力(MPa) |
工作壓力(MPa) |
工作溫度(℃) |
適用介質 |
||
|
殼體(MPa) |
密封 |
密封(氣) |
|||||
|
J21W -16 |
1.6 |
2.4 |
1.76 |
0.6 |
1.6 |
P≤540℃ |
液化石油氣水、酸、蒸汽、油品等 |
|
J21W 40P |
4.0 |
6.0 |
4.4 |
0.6 |
4.0 |
||
|
J21W-160 |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
C≤425℃ |
|
|
J21W -320P |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
||
主要外型及連接尺寸
|
公稱直徑 |
尺寸 |
重量(Kg) |
||||||
|
Do |
D1 |
D2 |
L |
H1 |
H2 |
M |
||
|
6 |
65 |
14 |
6 |
140 |
96 |
106 |
20×1.5 |
0.9 |
|
10 |
80 |
18 |
10 |
160 |
115 |
125 |
24×1.5 |
1.18 |
|
15 |
100 |
22 |
15 |
180 |
122 |
132 |
30×2 |
2.0 |
|
20 |
110 |
28 |
18 |
220 |
156 |
166 |
36×2 |
3.5 |
|
25 |
140 |
33 |
22 |
230 |
169 |
180 |
39×2 |
4.3 |

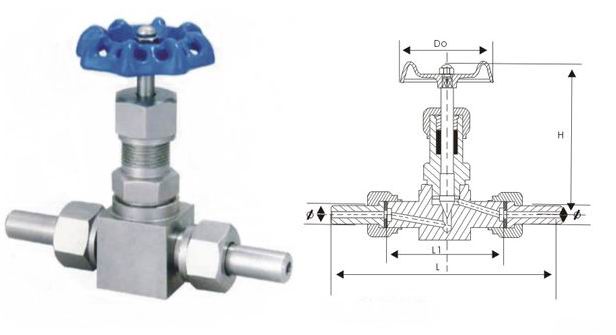

J21W-64P外螺紋高壓針型閥結構圖:
