產品名稱 | 500X泄壓持壓閥 |
規格型號 | 500X |
連接方式 | 法蘭式 |
結構形式 | . |
驅動方式 | 手動 |
公稱通徑 | DN50-DN600 |
公稱壓力 | 1.6MPa-6.4MPa |
閥體材質 | 鑄鐵、鑄鋼、碳鋼、不銹鋼 |
聯系方式 | 021-51061185 18964118897 白經理 |
官網 | http://yehm.cn |
生產廠家 | 上海威爾頓閥門有限公司 |
持壓泄壓閥由主閥、泄壓/持壓導閥針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作,即可以作泄壓閥用又可作持壓閥用。作泄壓閥用時,可維持供水路壓力在設定的安全值之下;做持壓閥用,可維持主閥上游水壓在設定值之上,保持主閥上游供水壓力。500X持壓泄壓閥利用水力自力控制,不需要其它裝置和能源,保養簡便,一閥多用。本系列500X持壓泄壓閥產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。500X持壓泄壓閥王要用于消防或其他供水系統中,以防止系統超壓或維持消防供水系統的壓力。消防泵關閉后還可以減小水錘的沖擊。也用于大型供水系統的水錘消除裝置.并且閥門控制系統的進口處裝有一個自清潔濾網,利用流體特性,使比重較大、直徑較大的懸浮顆粒不會進入控制系統.確保系統循環暢通無阻,使閥門能安全可靠地運行。系統動作平穩、強度高、使用壽命長適用于600口徑以下的管道。
工作原理:
(1)、作泄壓閥:當泄壓/持壓導閥調整為泄壓狀態時,水通過針閥、主閥控制室、球閥A、泄壓/持壓導閥、球閥B流向出口,此時主閥處于開啟狀態。當進口壓力超過泄壓/持壓導閥設定的安全值時,泄壓導閥會自動開啟,通過球閥C放出部分水,使管路泄壓。當壓力恢復到安全值時,泄壓閥自動關閉。作泄壓閥時,各球閥常開。
(2)、作持壓閥:當泄壓/持壓導閥調整為持壓狀態時,只要主閥進口水壓低于導閥設定值,導閥即關閉。主要控制室升壓,主閥關閉。當主閥上游供水壓力超過導閥設定壓力時,持壓導閥才能打開,控制室的水經球閥排至出口,控制室降壓主閥開啟,開始供水,即保持了上游水壓。作持壓閥用時,球閥C常閉或用絲堵?lián)Q下。
技術參數:
公稱壓(Mpa) |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
適用介質 |
介質溫度(℃) |
1.0 |
1.5 |
1.1 |
水 |
0-80 |
1.6 |
2.4 |
1.76 |
||
2.5 |
3.75 |
2.75 |
零部件材料:
零件名稱 |
零件材料 |
閥體 閥蓋 |
WCB |
閥座 閥盤 |
銅合金 |
密封圈O型圈 |
丁腈橡膠 |
閥桿 |
2Cr13 |
彈簧 |
50CrVA |
針型閥 |
銅合金 |
球閥 |
銅合金 |
泄壓/持壓導閥 |
銅合金 |
微型過濾器 |
不銹鋼 |

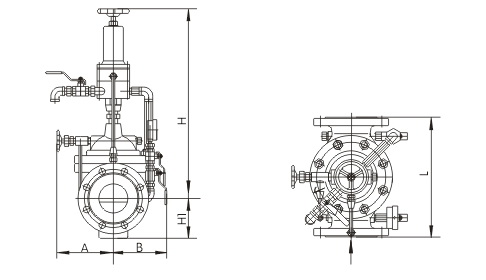

結構圖:
主要連接尺寸(PN 1.0-2.5MPa):
公稱通徑DN |
L |
H |
H1 |
A |
B |
50 |
250 |
505 |
90 |
170 |
170 |
65 |
280 |
520 |
98 |
180 |
180 |
80 |
310 |
535 |
110 |
190 |
190 |
100 |
350 |
555 |
120 |
200 |
200 |
125 |
400 |
590 |
145 |
215 |
215 |
150 |
450 |
645 |
155 |
230 |
230 |
200 |
550 |
715 |
190 |
255 |
255 |
250 |
650 |
780 |
250 |
295 |
295 |
300 |
800 |
880 |
290 |
325 |
325 |
350 |
900 |
940 |
330 |
380 |
380 |
400 |
1000 |
1000 |
360 |
415 |
415 |
450 |
1000 |
1030 |
445 |
435 |
435 |
500 |
1100 |
1060 |
495 |
460 |
460 |
600 |
1100 |
1150 |
550 |
520 |
520 |

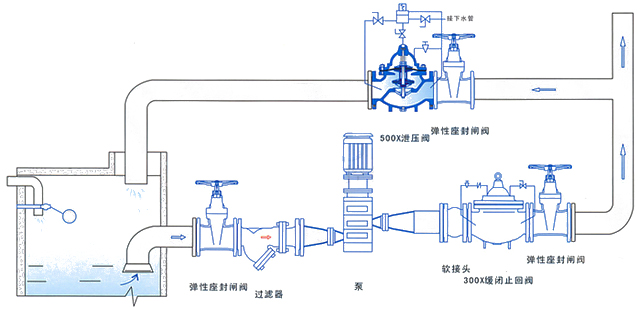

500X泄壓持壓閥安裝示意圖:
